应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 粉末晶体 » 【求助】升温速率会对煤灰物相产生影响吗？
北京石油化工学院2026年研究生招生接收调剂公告
251/1返回列表
查看: 2415  |  回复: 24
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

i-will

木虫 (著名写手)

[交流] 【求助】升温速率会对煤灰物相产生影响吗？

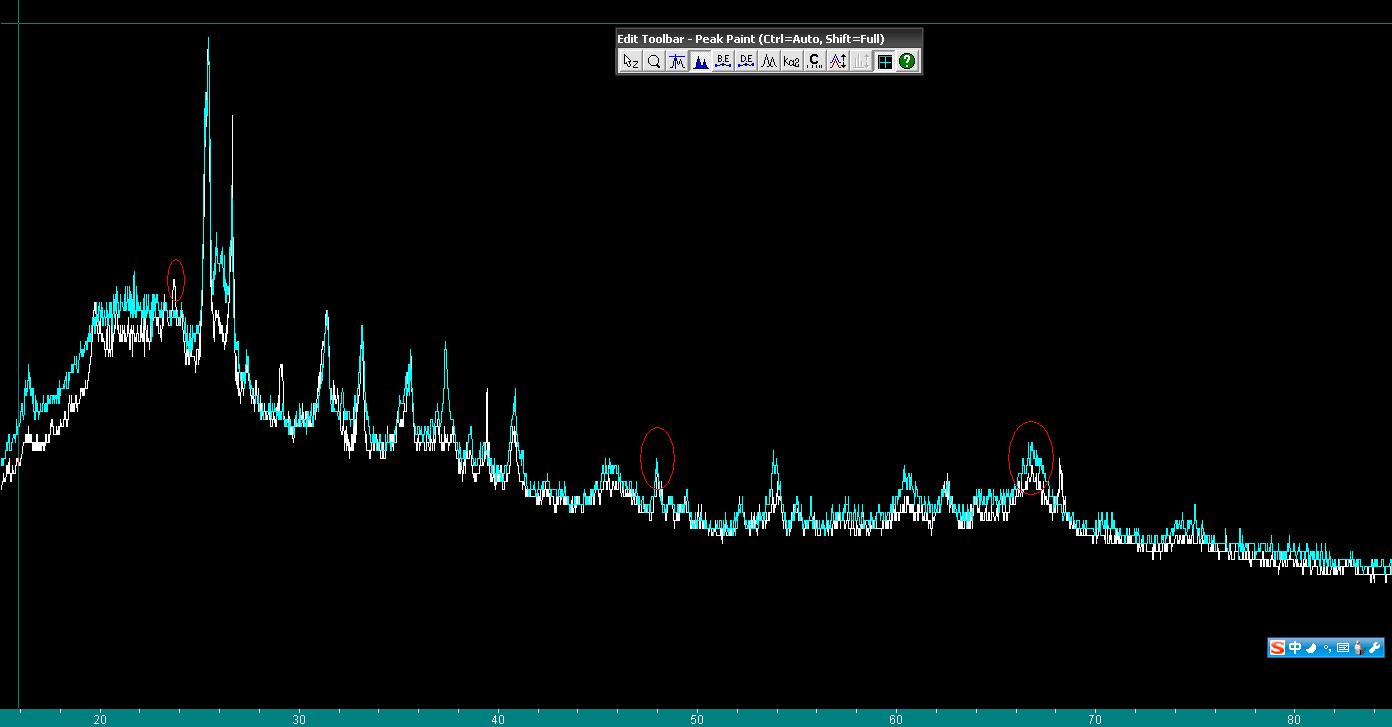

如下图所示，白色的是利用热天平烧的灰样，升温速率是20度/分钟，终温800度；青色的是利用管式炉烧的灰样，只不过是待炉温稳定到800度后才讲煤粉放入其中。二者似乎有些不同，难道是因为反应条件的差异？但是两者终温都是800度啊，煤灰的物相似乎不应该受升温速率的影响啊~
另外图中红圈位置处的物相小弟也没检索出，希望知道的朋友帮帮忙~~~
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-03-10 14:59:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i-will

木虫 (著名写手)
知道的朋友帮帮忙吧~~~谢谢了~~~
赞一下 回复此楼
2楼2011-03-10 18:28:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i-will

木虫 (著名写手)
还是没有人啊~~能帮忙检索下物相也行啊~谢谢啦~~~
赞一下 回复此楼
3楼2011-03-13 19:51:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csxray

铁杆木虫 (正式写手)
★ ★
i-will(金币+1):谢谢参与
i-will(金币+18): 2011-03-14 14:53:22
nash603(金币+1): 谢谢回贴交流！ 2011-03-14 15:41:41
贴出两个样品的.raw数据文件，看能不能帮你看看
赞一下(2人) 回复此楼
5楼2011-03-14 08:56:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i-will

木虫 (著名写手)
引用回帖:
Originally posted by csxray at 2011-03-14 08:56:03:
贴出两个样品的.raw数据文件，看能不能帮你看看

谢谢csxray老师了，附件上传了。最近一直在做有关煤灰的分析，物相检索掌握的还是不透彻，您能不能简单介绍下您在做检索时的技巧？谢谢！
赞一下 回复此楼
6楼2011-03-14 14:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bigboy－81

木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
我也很期待csxray老师能够传授一下经验，
赞一下(1人) 回复此楼
7楼2011-03-14 15:24:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csxray

铁杆木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
wsht212(金币+1): 2011-03-14 21:55:41
分析如下（晶相）：
1、图谱最好补上5-13°  2、基本相：石英（很少）、莫来石、硬石膏+锐钛矿（21-1272）、金红石（很少3.24）、赤铁矿、云母类矿物（07-0025两个样品区别最大,一般认为，云母类矿物在900℃左右结构塌陷）  3、可能新生相（51-0064）
赞一下(2人) 回复此楼
8楼2011-03-14 16:13:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csxray

铁杆木虫 (正式写手)
5-15°（更正）
回复此楼
9楼2011-03-14 16:14:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csxray

铁杆木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
wsht212(金币+1): 2011-03-14 21:55:52
没有什么特别经验，做点尘土样品可能对分析晶相有所帮助
赞一下(2人) 回复此楼
10楼2011-03-14 16:21:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i-will

木虫 (著名写手)
引用回帖:
Originally posted by csxray at 2011-03-14 16:13:20:
分析如下（晶相）：
1、图谱最好补上5-13°  2、基本相：石英（很少）、莫来石、硬石膏+锐钛矿（21-1272）、金红石（很少3.24）、赤铁矿、云母类矿物（07-0025两个样品区别最大,一般认为，云母类矿物在900℃左右 ...

谢谢老师！我将管式炉样品补做了5-15度，觉得可能有伊利石(43-0685，您以前说过如果是伊利石的话，在10A峰会有一个小峰。)
您说的云母类矿物有没有可能就是伊利石呢？
另外3.75那个小峰和1.40那个宽阔的峰不知都代表什么？似乎您说的这几个物相里并没有很好的符合。
还有就是您说的锐钛矿是从哪个峰检索出来的呢？
赞一下 回复此楼
11楼2011-03-14 16:47:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csxray

铁杆木虫 (正式写手)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
wsht212(金币+1): 2011-03-14 21:55:26
i-will(金币+50): csxray老师，我把几个样品放在一起综合分析了一下(原帖中)，麻烦您再给点意见~金币奉上~十分感谢！ 2011-03-15 08:36:43
i-will(金币+50): 希望再占用您一点时间，给学生点帮助，谢谢 2011-03-15 12:31:04
这就对了，10A峰很重要。云母类指包括黑、白、金云母以及由它们蚀变的绢云母、伊利石、水黑、金云母等矿物 。你检索的伊利石完全正确。3.75在这里也也应该是伊利石的次峰。1.40宽峰属高角峰一般不去定义有时标准也没做到这里，可以忽视。锐钛矿用3.50检索
赞一下(2人) 回复此楼
12楼2011-03-14 20:30:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i-will

木虫 (著名写手)
引用回帖:
Originally posted by csxray at 2011-03-14 20:30:30:
这就对了，10A峰很重要。云母类指包括黑、白、金云母以及由它们蚀变的绢云母、伊利石、水黑、金云母等矿物 。你检索的伊利石完全正确。3.75在这里也也应该是伊利石的次峰。1.40宽峰属高角峰一般不去定义有时标准也 ...

谢谢老师了。

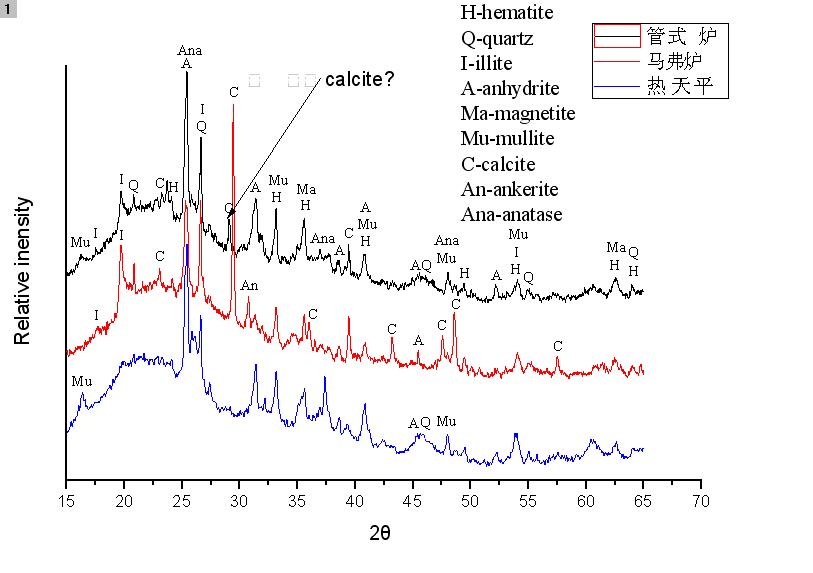

下面这个图是我把三个样品的图谱放在一起进行分析的结果，麻烦老师给大概看看，因为我有些峰还是拿不准。
你比如说，伊利石的衍射线有很多，那我是不是应该将所有衍射线对应的峰都标出来呢？还是标主要的几个？怎么确定该标多少呢？另外锐钛矿似乎不应该在煤灰中有这么高的衍射强度啊？困惑
还有您说管式炉样品中没有碳酸钙，但是在马弗炉样品中却有很多碳酸钙，两者29度的峰很接近，有没有可能是实验的原因造成马弗炉样品峰发生偏离？（因为这都是一种煤，而且两个样品的峰很接近，应该都是碳酸钙吧？）


[ Last edited by i-will on 2011-3-15 at 08:34 ]
赞一下 回复此楼
13楼2011-03-15 08:32:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csxray

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
总体印象：
      三张图随温度改变，低温相（马弗炉）：没有莫来石（升温产物），有碳酸盐矿相（方解石、铁白云石等）以及伊利石相；中温相（管式炉）：出现莫来石相，碳酸盐分解，3.06两种解释，一种伊利石在升温过程中3.06加强，一种出现霞石结构相（12-0198），伊利石相仍然存在；高温相（热天平）：莫来石相继续增加，伊利石相也随之消失。锐钛矿是不高，3.50的强度应看做硬石膏和锐钛矿共同贡献
赞一下(1人) 回复此楼
14楼2011-03-15 17:39:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i-will

木虫 (著名写手)
引用回帖:
Originally posted by csxray at 2011-03-15 17:39:37:
总体印象：
      三张图随温度改变，低温相（马弗炉）：没有莫来石（升温产物），有碳酸盐矿相（方解石、铁白云石等）以及伊利石相；中温相（管式炉）：出现莫来石相，碳酸盐分解，3.06两种解释，一种伊利石在升 ...

随温度升高伊利石似乎应该逐渐减少，在中温相3.06的伊利石还有可能增加么？如果3.50的锐钛矿不多，那么在图谱中还用标出吗？这又回到原来那个问题上来了，就是每个物相都有很多衍射峰，标注的标准是什么呢？只标三强线么？
赞一下 回复此楼
15楼2011-03-15 18:04:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csxray

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
很重要的一点就是热天平有明显的碳酸盐分解产物--氧化钙（37-1497）；伊利石的情况较复杂，它有多种多型。在这里更好解释是向霞石结构转化的看法。怎样标注完全视情况而定，主相标多点，有些相就标一个即可，但要说明。比如3.06说明可能是霞石。你这个图的情况锐钛矿是一定要标出的
赞一下(1人) 回复此楼
16楼2011-03-15 19:20:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i-will

木虫 (著名写手)
引用回帖:
Originally posted by csxray at 2011-03-15 19:20:24:
很重要的一点就是热天平有明显的碳酸盐分解产物--氧化钙（37-1497）；伊利石的情况较复杂，它有多种多型。在这里更好解释是向霞石结构转化的看法。怎样标注完全视情况而定，主相标多点，有些相就标一个即可，但要 ...

十分感谢老师的解答，昨晚我又重新按照您的意见检索了一遍物相，现将检索结果贴上，顺便和您再交流一下。

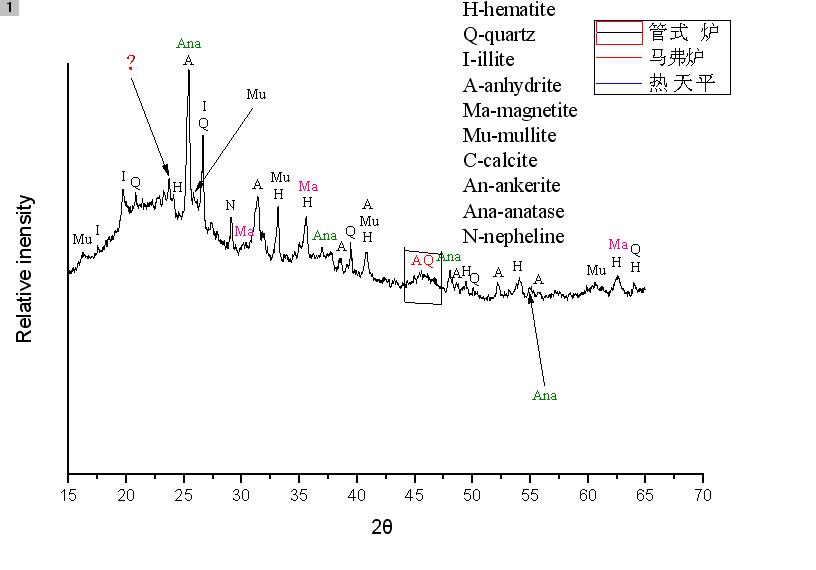

这个是管式炉，也就是您说的中温样品。


问题一：3.06峰似乎和伊利石的衍射峰始终对应不上，d大约相差0.05。
问题二：我在图谱上标注了4个锐钛矿，3个磁铁矿，请问标的多么？是不是可以少标几个？
问题三：d=2.0那个比较宽阔的峰，我可以按硬石膏和石英标吗？
赞一下 回复此楼
17楼2011-03-16 10:55:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csxray

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
3.06是挺复杂，伊利石只有29-1496有。本来石膏应当不错还解决了3.75的问题，但从你做的3-15图里找不到7.60所以不能定；磁铁矿只能标一个而且位置错了，3.51是赤铁矿的峰，应该标在左边2.53的弱峰上；其他没有问题
赞一下(1人) 回复此楼
18楼2011-03-16 13:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i-will

木虫 (著名写手)
引用回帖:
Originally posted by csxray at 2011-03-16 13:57:48:
3.06是挺复杂，伊利石只有29-1496有。本来石膏应当不错还解决了3.75的问题，但从你做的3-15图里找不到7.60所以不能定；磁铁矿只能标一个而且位置错了，3.51是赤铁矿的峰，应该标在左边2.53的弱峰上；其他没有问题

“3.51是赤铁矿的峰”，3.51不是石膏和锐钛矿的峰么？图上我也是这么标的啊。2.53是赤铁矿的峰吧？在它上面加标上磁铁矿？
赞一下 回复此楼
19楼2011-03-16 19:45:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csxray

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
昏了头了，2.51是赤铁矿，2.53是磁铁矿
赞一下(1人) 回复此楼
20楼2011-03-16 20:51:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csxray

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
2.53是磁铁矿的最强峰，2.51是赤铁矿的次强峰
赞一下(1人) 回复此楼
21楼2011-03-16 20:57:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i-will

木虫 (著名写手)
引用回帖:
Originally posted by csxray at 2011-03-16 20:51:58:
昏了头了，2.51是赤铁矿，2.53是磁铁矿

2.53和2.51这么接近，几乎快重合了，标在一起可以么？还有就是磁铁矿除了2.51的峰外我看有几个峰比较明显，比如1.48，为什么只能标一个呢？
PS：我用的是74-0748
赞一下 回复此楼
22楼2011-03-16 21:33:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csxray

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
看了74-0748同意你的选择
赞一下(1人) 回复此楼
23楼2011-03-17 07:21:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

csxray

铁杆木虫 (正式写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖交流
通过这番讨论分析，我也体会出一点：谱图做的范围宽有宽的好处，窄有窄的好处。宽能各个物相表现充分，利于鉴定；窄能扩大分辨率，缩短测量时间
赞一下(1人) 回复此楼
24楼2011-03-17 07:30:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

i-will

木虫 (著名写手)
引用回帖:
Originally posted by csxray at 2011-03-17 07:30:35:
通过这番讨论分析，我也体会出一点：谱图做的范围宽有宽的好处，窄有窄的好处。宽能各个物相表现充分，利于鉴定；窄能扩大分辨率，缩短测量时间

多谢老师了，您的回帖对我帮助很大，十分感谢！
赞一下 回复此楼
25楼2011-03-17 08:11:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
zyxme4楼
2011-03-13 20:24   回复
i-will(金币+1):谢谢参与
相关版块跳转 我要订阅楼主 i-will 的主题更新
251/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 271分求调剂学校 +12 zph158488！ 2026-04-02 13/650 2026-04-05 10:13 by lqwchd
[考研] 生物学303求调剂，一志愿华中农微生物，六级已过，有科研有文章，党员 +4 .fairy.. 2026-03-29 5/250 2026-04-05 10:04 by zhuwenxu
[考研] 081700化学工程与技术 一志愿中海洋 323 求调剂学校 +16 披星河 2026-04-03 16/800 2026-04-05 09:00 by dick_runner
[考研] 材料科学与工程调剂 +19 深V宿舍吧 2026-03-30 20/1000 2026-04-04 22:13 by hemengdong
[考研] 292分，材料与化工，申请调剂 +22 程晴之 2026-04-01 26/1300 2026-04-04 22:03 by hemengdong
[考研] 一志愿211，化学学硕，310分，本科重点双非，求调剂 +11 努力奋斗112 2026-04-04 11/550 2026-04-04 20:51 by 蓝云思雨
[考研] 298求调剂 +5 zzz，，r 2026-04-02 8/400 2026-04-04 19:55 by 蓝云思雨
[考研] 306求调剂 +3 hyb上名工 2026-04-02 3/150 2026-04-04 18:12 by 热情沙漠
[考研] 400分求调剂 +3 尴尬且挠头 2026-04-04 3/150 2026-04-04 08:41 by jp9609
[考研] 281求调剂 +10 aaawhy 2026-04-03 10/500 2026-04-03 21:42 by lbsjt
[考研] 310求调剂 +18 争取九点睡 2026-03-30 18/900 2026-04-03 18:35 by ls刘帅
[考研] 266分，一志愿电气工程，本科材料，求材料专业调剂 +9 哇呼哼呼哼 2026-04-02 9/450 2026-04-03 12:05 by 1753564080
[论文投稿] chinese chemical letters英文版投稿求助 120+4 Yishengeryi 2026-03-30 6/300 2026-04-02 17:19 by Yishengeryi
[考研] 271求调剂 +15 勒布朗@ 2026-03-31 20/1000 2026-04-02 11:24 by Sammy2
[考研] 0710生物学，325求调剂 +3 mkkkkkl 2026-04-01 3/150 2026-04-02 09:48 by Jaylen.
[考研] 307分求调剂 +14 (o~o) 2026-03-31 15/750 2026-04-01 20:43 by longlotian
[考研] 350求调剂 +7 阿佳～ 2026-03-31 7/350 2026-04-01 16:12 by yanflower7133
[考研] 0703一志愿南师大334求调剂 +4 seven7yu 2026-03-30 4/200 2026-04-01 16:10 by oooqiao
[考研] 326求调剂 +4 崽崽仔 2026-03-31 4/200 2026-04-01 09:58 by 我的船我的海
[考研] 070300化学专业279调剂 +10 哈哈哈^_^ 2026-03-31 10/500 2026-03-31 23:13 by liu823948201
信息提示
关闭
请填处理意见
关闭
