[交流] 【求助】三维曲面图如何画

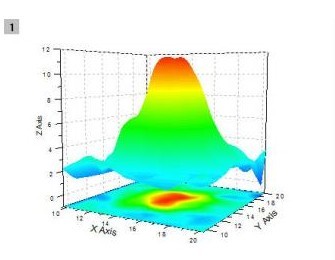

要画一个类似于下图的三维图,有x,y,z的数据点,求助各位大侠,谢谢
回复此楼

» 收录本帖的淘帖专辑推荐

好文章

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
jesseliuxl(金币+1): 2011-03-06 09:49:25
引用回帖:
Originally posted by jesseliuxl at 2011-03-05 22:34:59:
要画一个类似于下图的三维图,有x,y,z的数据点,求助各位大侠,谢谢

help contourf

例如:
CODE:
[X,Y,Z] = peaks(30);
Z = Z + 20;
surf( X, Y, Z, 'LineStyle', 'none' )
hold on
contourf( X, Y, Z, 'LineStyle', 'none' )

2楼2011-03-05 22:56:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jesseliuxl

金虫 (小有名气)


能解释下,那语句是啥意思不
3楼2011-03-06 09:49:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jesseliuxl

金虫 (小有名气)


[X,Y,Z] = peaks(30);
Z = Z + 20;
是什么意思
4楼2011-03-06 10:03:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
jesseliuxl(金币+1): 2011-03-07 15:34:55
引用回帖:
Originally posted by jesseliuxl at 2011-03-06 10:03:00:
[X,Y,Z] = peaks(30);
Z = Z + 20;
是什么意思

看看帮助吧,用peaks计算一个公式,返回数据。
Z = Z + 20; 在z方向平移20,方便查看等值图。

你有计算结果就不用这两行了。
5楼2011-03-06 13:00:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jesseliuxl

金虫 (小有名气)


X,Y,Z均为2375行的一个列向量,直接用surf怎么出错,请教是什么原因
6楼2011-03-07 15:44:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
jesseliuxl(金币+1): 2011-03-08 08:59:57
jesseliuxl(金币+1): 2011-03-09 08:55:29
引用回帖:
Originally posted by jesseliuxl at 2011-03-07 15:44:12:
X,Y,Z均为2375行的一个列向量,直接用surf怎么出错,请教是什么原因

一列数据,只能画出曲线。
你要知道你的数据都是些什么,能不能用reshape重新排列,然后画曲面。

[ Last edited by xiegangmai on 2011-3-7 at 19:34 ]
7楼2011-03-07 19:28:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dubo

金虫 (著名写手)


★
xiegangmai(金币+1): 鼓励讨论交流! 2011-03-08 08:30:38
jesseliuxl(金币+1): 2011-03-08 09:00:03
把最后一列reshape后,
用meshgrid生成网格
然后用patch
例子:
len1=101;
aa=rand(len1.^3,1)*100+100;
cc=reshape(aa,len1,len1,len1);
ccccc=0:100;
[X,Y,Z] = meshgrid(ccccc,ccccc,ccccc);
p = patch(isosurface(X,Y,Z,cc,0));
isonormals(X,Y,Z,cc,p)
daspect([1 1 1])
isocolors(X,Y,Z,flipdim(cc,2),p)
shading interp
grid on
axis(volumebounds(X,Y,Z,cc))
axis tight
view(3)
camlight
lighting phong
8楼2011-03-07 22:40:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

puhu

铜虫 (初入文坛)


★
小木虫: 金币+0.5, 给个红包,谢谢回帖
mark一下,以后也要做类似数据。
9楼2013-01-30 08:43:49
