[交流] 【求助】这种彩色SEM图是如何绘制的

这种彩色SEM图是如何绘制的，而且图中的两种金属粒子是如何区分开的
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-02-23 14:06:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duyuhai

铁杆木虫 (正式写手)
小童2133(金币+1): 2011-02-23 18:32:21
你看到左下角的MAG了吗？
赞一下 回复此楼
2楼2011-02-23 16:15:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaonuo08

银虫 (小有名气)
小童2133(金币+1): 2011-02-23 18:32:25
挺好看 ，用的一种绘图工具吧，很直观的
赞一下 回复此楼
3楼2011-02-23 16:28:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小童2133

铁虫 (正式写手)
引用回帖:
Originally posted by duyuhai at 2011-02-23 16:15:33:
你看到左下角的MAG了吗？

可不可以说具体点？
赞一下 回复此楼
4楼2011-02-23 18:20:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
小童2133(金币+1): 2011-02-23 18:32:30
本帖仅楼主可见
赞一下
5楼2011-02-23 18:28:07
已阅   申请C-EPI   回复此楼   编辑   查看我的主页

匿名

用户注销 (正式写手)
★
dy322112(金币+1): 谢谢! 2011-02-23 19:24:37
本帖仅楼主可见
赞一下
6楼2011-02-23 18:28:33
已阅   申请C-EPI   回复此楼   编辑   查看我的主页

duyuhai

铁杆木虫 (正式写手)
★ ★ ★
dy322112(金币+2): 3Q 2011-02-23 19:22:42
jinkai838(金币+1): 很好 2011-02-24 01:50:55
引用回帖:
Originally posted by 小童2133 at 2011-02-23 18:20:51:
可不可以说具体点？

这种是sem-eds的mapping，不知道有什么单位可以做。不过如果不是颗粒很小，或者定量不要求很准的话，可以考虑其它方法。

这种图比较简单的实现方式是使用背散射电子像（BSI），而不是二次电子像（SEI）。
背散射电子强度和原子序数成正比，如果你的样品只有两种元素，就可以靠这个来进行半定性。效果还是不错的，而且价格和普通SEM照片相同。一般分析型SEM都有背散射电子检测器的。

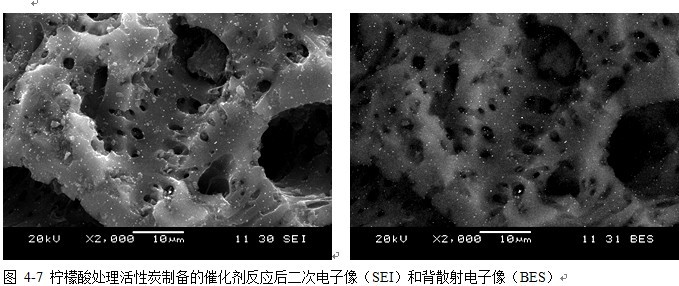

比如，下面这个图：


左侧是二次电子像，就是普通的形貌图。没有办法分辨上面的小点究竟是活性炭基质还是活性金属铜。就在同一位置拍摄背散射电子像，可以发现小球的信号远比基质信号强，由此判断小球是活性金属铜，而且可以测量小球的尺寸计算大致分散度。
但是背散射电子像要求拍摄平面相对要平坦，否则很难区分高下区别造成的两度变化。

[ Last edited by duyuhai on 2011-2-23 at 19:03 ]
赞一下(3人) 回复此楼
7楼2011-02-23 18:46:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

streamlet

木虫 (正式写手)
??~~~~
回复此楼
8楼2011-02-24 08:34:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

baby521

铁杆木虫 (著名写手)
★
小木虫(金币+0.5):给个红包，谢谢回帖
好东西。。顶起来继续看看。。
赞一下(1人) 回复此楼
9楼2011-12-20 19:44:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zoubing

铁虫 (初入文坛)
赞一个
回复此楼
10楼2011-12-20 22:19:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

f.j.y.good

铁虫 (初入文坛)
学习了
回复此楼
11楼2012-09-03 11:35:48
