| 查看: 1331 | 回复: 11 | ||||
[交流]
【交流】Zr合金中应力诱导氢化物取向问题
|
||||

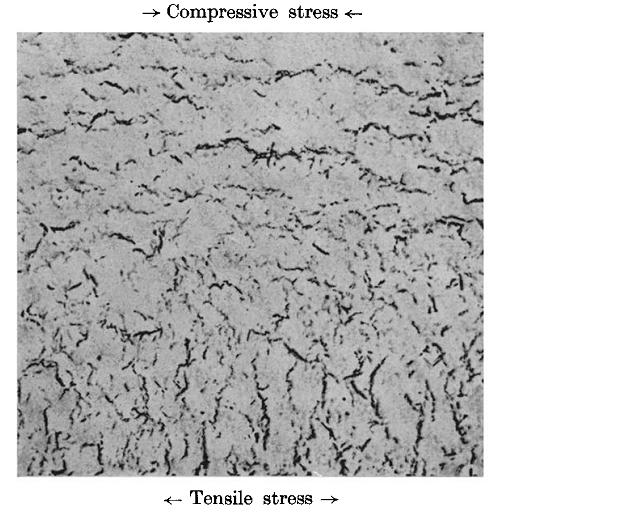

在一篇文献中看到了如下的一张显微组织照片： 上图示出的是：充氢的弯曲Zr合金试样在弯曲应力作用下（upon the application of a stress）由400 ℃冷却至室温的显微组织，充氢后在Zr合金基体中形成了ZrHx（氢化物），非常有意思的是，在图示的冷却至室温组织中，在弯曲试样的压应力区域，氢化物的排布方向平行于压应力方向；而在弯曲试样的拉应力区域，氢化物的排布方向则垂直于应力方向。目前已有较多的文献报道了在Zr合金中存在 stress-induced hydride orientation现象。请教大家，为什么不同方向的应力会产生这种不同的氢化物取向呢？ [ Last edited by 天下88 on 2011-1-18 at 14:43 ] |
回复此楼» 猜你喜欢
基金申报
已经有5人回复
-
基金委咋了？2026年的指南还没有出来？
已经有7人回复
-
国自然申请面上模板最新2026版出了吗？
已经有17人回复
-
纳米粒子粒径的测量
已经有8人回复
-
疑惑？
已经有5人回复
-
计算机、0854电子信息（085401-058412）调剂
已经有5人回复
-
Materials Today Chemistry审稿周期
已经有5人回复
-
溴的反应液脱色
已经有7人回复
-
推荐一本书
已经有12人回复
-
常年博士招收(双一流，工科)
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- Click 反应的问题
已经有5人回复
- 关于ZIF孔道内填充金属粒子的问题
已经有9人回复
- 求助wiley数据库的论文投稿问题
已经有14人回复
- 同一引物，RNA为模板没扩出条带，DNA为模板扩出来了，说明了什么问题？
已经有14人回复
- 关于ANSYS在体模型的表面施加面载荷的问题。
已经有9人回复
- 外行人问个傻问题：如何确定湍流的影响范围？
已经有6人回复
- 如何在AgCuZn合金中添加氮或氢？
已经有2人回复
- 液相梯度洗脱问题，愁人，求助
已经有18人回复
- 请教对酸有所了解的同志一个问题
已经有8人回复
- 脱模的问题
已经有6人回复
- 有关氢化铝锂还原羧酸问题
已经有23人回复
- 【求助】请教各位用气相色谱分离脂肪酸的问题
已经有6人回复
- 关于污水处理中产生污泥的处理问题是否会产生一次新的变革
已经有38人回复
- 2007版药品注册管理办法中化药和中药分类问题
已经有4人回复
- 用硼氢化物还原酯的问题
已经有10人回复
- 有个关于煤气化模拟的问题请教大家
已经有3人回复
- 有关Zr-2.5Nb合金中beta相得体积分数确定问题
已经有9人回复
» 抢金币啦！回帖就可以得到:
-
招收2026年春-申请考核博士生-仿生组装/生物能源方向
+1/185
-
上海科技大学物质科学与技术学院｜王平鸾课题组长期招聘（博后/博硕/科研助理）
+1/171
-
持续创业者，A8离异男征婚，事业遇到瓶颈，寻找创业生活伴侣
+1/160
-
扬州大学王赪胤教授课题组 2026级博硕士研究生生招生（电化学储能 / 光催化方向）
+1/85
-
哈尔滨工业大学王东博课题组/中科院上海微系统所梁丽娟课题组招收2026年博士生1名
+1/82
-
26博士申请-药物化学方向
+1/78
-
湖南科技大学资安学院管青军教授2026年招收审核制博士生
+1/63
-
悉尼大学 AMME 机械工程 双ARC Future Fellows团队招收CSC博士生
+1/35
-
26博士申请-药物化学方向
+2/28
-
江西理工大学 稀土学院(发光材料与器件研究所) 招收2026届 材料类博士研究生 2名
+2/20
-
南京林业大学木质纤维功能材料国际联合创新中心招收2026级博士生（申请-考核制）
+2/16
-
江西理工大学稀土学院稀土发光材料研究所招收2026届材料科学与工程专业博士研究生2名
+2/10
-
山东理工大学资源与环境工程学院陶东平教授课题组招收2026级博士研究生
+1/10
-
南京邮电大学-材料院尹超教授课题组-诚聘材料、化学、生物医学博士后（长期有效）
+1/9
-
【博士后/科研助理招聘-北京理工大学-集成电路与电子学院-国家杰青团队】
+1/9
-
深圳市中西医结合医院博士后招聘【药理学/中药学/天然药物/生物技术】
+1/8
-
重庆大学诚招2026年生物材料方向博士生
+1/7
-
武汉双一流高校干细胞与肿瘤生物学团队招聘2026级申请考核制博士生
+1/5
-
博士后招聘（高薪40万+）
+1/1
-
澳门科技大学诚招2026年秋季生物材料/药物递送方向博士研究生（全奖）
+1/1
comma
专家顾问 (知名作家)
-
专家经验: +552 - MM-EPI: 36
- 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 53421
- 帖子: 7589
- 在线: 1648.8小时
- 虫号: 190601
★
天下88(金币+2): 非常感谢！已经给您发了文献，希望和您进一步交流。 2011-01-19 07:11:20
jic8417(金币+1): 谢谢参与！ 2011-01-19 23:40:43
天下88(金币+2): 非常感谢！已经给您发了文献，希望和您进一步交流。 2011-01-19 07:11:20
jic8417(金币+1): 谢谢参与！ 2011-01-19 23:40:43
|
这个问题源于锆材的织构，锆的氢化物与锆晶体晶面晶向有强烈的惯习关系，一般情况下氢化物在六方结构的棱柱面靠背生长。同时六方结构具有强烈的各向异性，在平行和垂直<0001>轴向有弹性模量差异，造成氢化物在应力条件下的不同分布。 楼主的文献来源能否发给我一份看看，谢谢了先。150362769@qq.com |
2楼2011-01-19 02:46:29
4楼2011-01-19 08:07:28
5楼2011-01-19 09:16:17
6楼2011-01-19 09:21:15
7楼2011-01-19 12:35:37
|

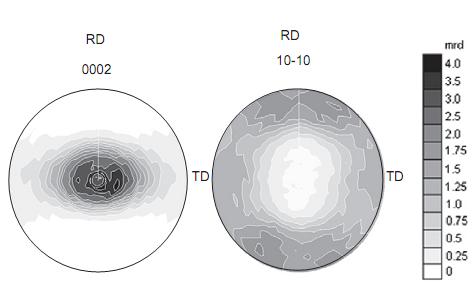

谢谢您的回复，这个Zr材原始织构如下图所示： 请问您的解释（HCP在拉压过程中都发生孪生（拉伸孪生与压缩孪生） 在拉伸区域发生沿着C轴延长的拉伸孪晶，晶格发生86°转动）的文献或者资料来源是？能否请您告诉我出处或者发一份给我呢？我的邮箱是zw603@uowmail.edu.au 我想把这个问题弄明白，不甚感激！  |
8楼2011-01-19 13:08:16
★
天下88(金币+2): 3ks very much! 2011-01-19 16:25:56
ding2008212(金币+1): 谢谢你的热心参与。 2011-02-11 09:41:30
天下88(金币+2): 3ks very much! 2011-01-19 16:25:56
ding2008212(金币+1): 谢谢你的热心参与。 2011-02-11 09:41:30
| 已经发你邮箱了！ |
9楼2011-01-19 13:24:57
10楼2011-01-19 18:14:17
11楼2011-02-10 06:25:57
12楼2011-02-11 06:36:44
简单回复
zyxme3楼
2011-01-19 05:14
回复
