| 查看: 12014 | 回复: 45 | |||||
[交流]
【讨论】固溶处理后枝晶消除，形成细小等轴晶粒，如何解释？请教高手！
|
|||||

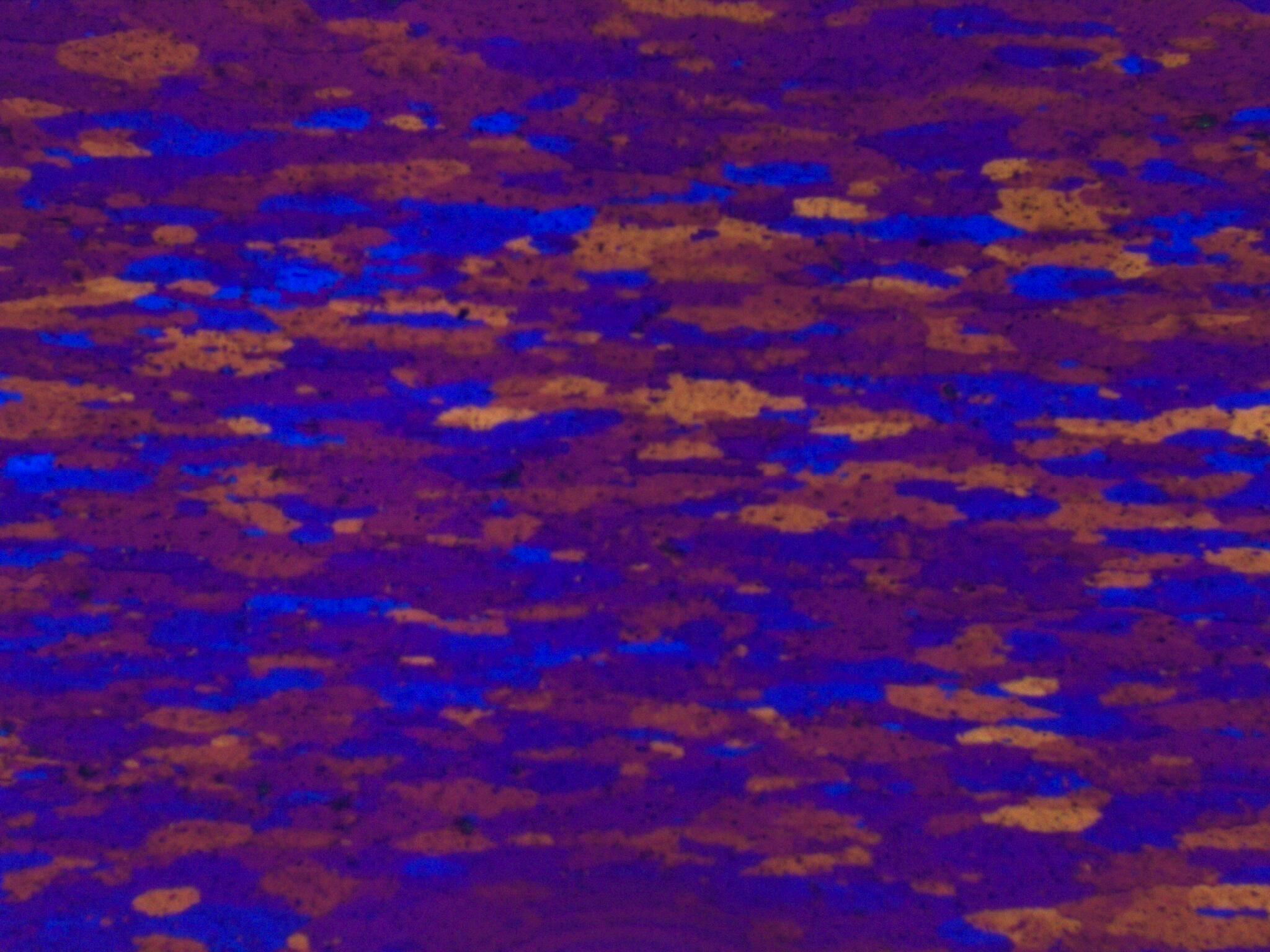

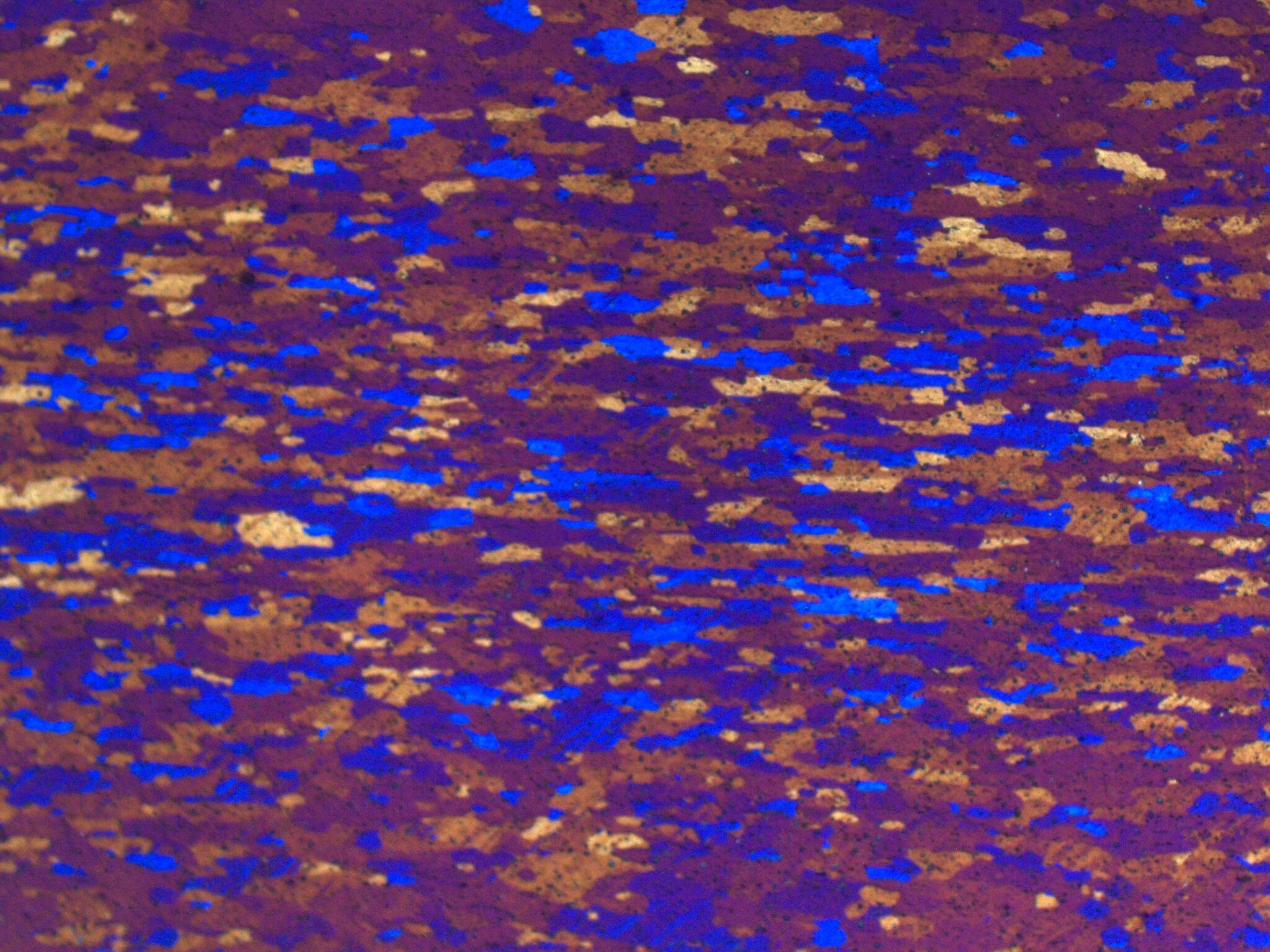

各位大虾，我最进熔铸了一种有色合金，发现在铸态下形成了粗大的树枝晶，最大可达200微米，但是经过固溶处理后，枝晶熔断，形成了细小(晶粒尺寸不够均匀)的等轴晶，总体上晶粒尺寸要远小于铸态时的尺寸。这好像不合常理，下面附上铸态和固溶处理时的同倍数图片，欢迎讨论！  |
回复此楼» 收录本帖的淘帖专辑推荐
 热变形 | 金属学 |
» 猜你喜欢
朋友圈看到的
已经有9人回复
-
能否退出参与的面上项目解除限项
已经有13人回复
-
让我中一个面上吧！
已经有16人回复
-
放榜前的不淡定
已经有17人回复
-
科研孤儿太难了
已经有19人回复
-
明天应该可查了！？
已经有4人回复
-
什么时候开奖？
已经有11人回复
-
范进中举一文的中心思想
已经有6人回复
-
建议基金发布提前给出明确的时间点
已经有14人回复
-
2026国自然函评费到账
已经有17人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请看看这是等轴晶还是树枝晶？
已经有8人回复
- 请教各路高手帮忙解决一下颗粒石英（SiO2）表面的修饰
已经有9人回复
- 这个固溶处理后的镁合金组织是过烧后晶粒长大了吗？
已经有5人回复
- 如何确定一种合金个固溶温度？
已经有9人回复
- 固溶原子之间结合方式
已经有12人回复
- 等轴枝晶的二次枝晶间距测量
已经有6人回复
- 固溶强化的解释
已经有10人回复
- 晶粒尺寸与残余应力
已经有6人回复
- 关于TC4固溶+时效强化处理
已经有7人回复
- 生成凝胶后如何形成细小的粒子
已经有4人回复
- 请各位大仙帮忙解答-晶轴
已经有5人回复
- 请教高手：使用hypermesh如何对静力问题进行前处理
已经有6人回复
- 固溶之后冷却速度对枝晶偏析的影响
已经有6人回复
- 【求助】关于晶粒回复再结晶的问题
已经有22人回复
- 【求助】浇注温度对熔模铸造的影响
已经有6人回复
- 【求助】均匀化处理
已经有6人回复
- 关于东丽碳纤维的型号，请教高手～～
已经有10人回复
- 【讨论】固溶后的组织为什么晶内出现许多沉淀相
已经有38人回复
- 【求助】什么是形核驱动力（在线等）
已经有14人回复
- 【求助】悬赏征化工专业金属处理的高手
已经有5人回复
- 【资源】微观组织热力学
已经有55人回复
» 抢金币啦！回帖就可以得到:
-
散金祈福
+5/3825
-
2026年工程管理与智慧城市国际会议 (EMSC 2026)
+1/995
-
散金祈福
+5/940
-
基金祈福
+1/928
-
每年这时候我都再仔细读一遍《范进中举》
+1/447
-
散金求好运
+1/166
-
诚征另一半
+1/139
-
坐标北京诚征男友
+1/88
-
美国University of Texas at Arlington土木结构工程方向2027年春季全奖博士招生
+1/54
-
中国药科大学博士，博后招聘（高分子，金属有机方向），欢迎大家交流推荐
+1/50
-
上海交通大学张航课题组招聘博士后（电化学能量存储与转换）
+1/19
-
瑞典-博后-固态电池-粘结剂-锂离子电池方向
+1/8
-
上海大学王亮课题组诚招博士后（碳材料、光催化、电催化方向）
+2/4
-
祈祷老公中国基
+1/4
-
清华大学环境课题组招聘环境工作专业客座生研究生2-3名（应用导向）
+1/2
-
新审查指南施行半年，AI方向的专利申请是不是更看"技术味"了？
+1/2
-
出全新蔡司 Plan?APOCHROMAT 20×/0.8 平场复消色差物镜
+1/2
-
瑞典-博后-固态电池-粘结剂-锂离子电池方向
+1/1
-
清华大学环境课题组招聘环境工作专业客座生研究生2-3名（应用导向）
+1/1
-
【产品测评分享】体外转录产量不理想、dsRNA 副产物高？T7 RNA 聚合酶实测体验
+1/1
comma
专家顾问 (知名作家)
-
专家经验: +552 - MM-EPI: 36
- 应助: 501 (博士)
- 贵宾: 0.868
- 金币: 55300
- 帖子: 7806
- 在线: 1650.4小时
- 虫号: 190601
11楼2010-11-18 12:09:03
42楼2011-12-20 21:09:52
2楼2010-11-17 20:37:24
3楼2010-11-18 02:27:00
4楼2010-11-18 08:18:44
5楼2010-11-18 08:25:18
6楼2010-11-18 09:00:50
7楼2010-11-18 09:01:53
8楼2010-11-18 09:04:24
9楼2010-11-18 09:05:31
10楼2010-11-18 10:34:54
12楼2010-11-18 13:38:35
13楼2010-11-18 14:08:12
14楼2010-11-18 15:46:02
15楼2010-11-18 16:59:22
16楼2010-11-18 17:00:04
17楼2010-11-18 17:03:09
18楼2010-11-18 17:20:01
19楼2010-11-18 17:28:51
20楼2010-11-18 17:29:05
21楼2010-11-18 17:33:35
22楼2010-11-18 21:32:31
23楼2010-11-18 22:50:49
24楼2010-11-19 08:31:57
25楼2010-11-19 08:42:47
26楼2010-11-19 10:24:12
27楼2010-11-19 19:02:57
28楼2010-11-19 19:04:01
★
tiger808(金币+1):谢谢参与
tiger808(金币+3):"不同于结晶过程中的脱溶，更加有方向性，集中向原有脱溶成分，生长到一定程度后进而使枝晶破裂"观点较新，有相关文献支持你的说法吗？ 2010-11-20 10:37:28
tiger808(金币+1):谢谢参与
tiger808(金币+3):"不同于结晶过程中的脱溶，更加有方向性，集中向原有脱溶成分，生长到一定程度后进而使枝晶破裂"观点较新，有相关文献支持你的说法吗？ 2010-11-20 10:37:28
|
本帖内容被屏蔽 |
29楼2010-11-19 22:21:12
zhengchenx
禁虫 (著名写手)
★
tiger808(金币+1):谢谢参与
tiger808(金币+1):谢谢参与
|
本帖内容被屏蔽 |
30楼2010-11-19 22:40:58
31楼2010-11-19 23:36:27
32楼2010-11-20 10:47:05
★ ★
tiger808(金币+1):谢谢参与
tiger808(金币+2):谢谢 这个消息应该对我有很大的帮助。 2010-11-20 22:01:11
xucz(金币+1):鼓励参与讨论 2010-11-21 12:29:24
tiger808(金币+1):谢谢参与
tiger808(金币+2):谢谢 这个消息应该对我有很大的帮助。 2010-11-20 22:01:11
xucz(金币+1):鼓励参与讨论 2010-11-21 12:29:24
|
你好，我看了你热处理前后的组织图片。我觉得情况和锌铝合金的固态相变很相似。锌铝共析合金（ZA22）经适当的热处理（360度8小时以上固溶处理，然后淬火）后其微观组织可由粗大枝晶转变为细小等轴晶（晶粒小于5um），这是实现锌铝共析合金超塑性的一个方法。关于锌合金超塑性的书籍里介绍得比较详细。 [ Last edited by springautumn on 2010-11-20 at 18:20 ] |
33楼2010-11-20 18:07:26
34楼2010-11-21 13:14:12
35楼2010-11-21 20:21:06
★ ★ ★
小木虫(金币+0.5):给个红包，谢谢回帖交流
xucz(金币+2):鼓励参与讨论 2010-11-22 19:18:02
tiger808(金币+5):谢谢，忘记给金币了 2010-11-23 13:12:03
小木虫(金币+0.5):给个红包，谢谢回帖交流
xucz(金币+2):鼓励参与讨论 2010-11-22 19:18:02
tiger808(金币+5):谢谢，忘记给金币了 2010-11-23 13:12:03
|
I have never touched Zn-25Al-2Cu alloy, but I know that in many Zn-Al alloys there is phase transformation induced grain refinement after homogenization. In that case, the grain refinement is due to phase transformation, rather than re-melting and/or recrystallization. The as-cast material is of single phase, i.e., super-saturated α’ phase. As shown in Figure 1, after homogenization and cooling down to room temperature, the α’ phase transforms into two phases: aluminum-rich α phase and zinc-rich η phase. The size of new phases is smaller, i.e., an initial α’ grain now contains several α grains and several η grains. The boundaries between α phase and η phase are high angle boundary type, but the boundaries between α/α grains and η /η grains may be low angle boundary type. To summarize, the phenomenon is actually a phase transformation, and the grain refinement observed is due to the nucleation and growth of new phases.  Figure 1. Phase transformation after homogenization. The solid lines indicate initial grain boundaries, and the dot lines indicate the phase boundaries and/or new grain boundaries. I would like to suggest (i) do SEM element maps (aluminum map and zinc map) to see the spatial distribution of aluminum and zinc, and (ii) do an EBSD map to see the boundary angles (EBSD may also indicate different phases). [ Last edited by 金教授 on 2010-11-22 at 14:40 ] |
36楼2010-11-22 14:34:11
37楼2010-11-23 09:32:17
38楼2010-11-23 10:24:32
39楼2011-12-20 14:57:25
40楼2011-12-20 17:02:17
41楼2011-12-20 17:09:07
43楼2011-12-21 10:51:56
44楼2012-10-19 19:38:37
|
本帖内容被屏蔽 |
45楼2014-09-18 13:39:11
46楼2014-09-18 14:37:49
