24小时热门版块排行榜

>论坛更新日志 (3985)
>文献求助 (426)
>导师招生 (370)
>虫友互识 (364)
>休闲灌水 (242)
>考博 (168)
>硕博家园 (124)
>招聘信息布告栏 (116)
>博后之家 (96)
>论文投稿 (89)
>基金申请 (69)
>公派出国 (63)
>考研 (61)
>论文道贺祈福 (55)
>找工作 (45)
>教师之家 (37)

返回列表

【有奖交流】积极回复本帖子，参与交流，就有机会分得作者产品可靠的 40 个金币

产品可靠

木虫 (著名写手)

应助: 2 (幼儿园)
金币: 2229.3
散金: 52
红花: 9
帖子: 1945
在线: 498.1小时
虫号: 1908286
注册: 2012-07-24
性别: GG
专业: 无机非金属基复合材料

[交流] 二氧化硅气凝胶薄膜制备中的孔隙率为何这么低？

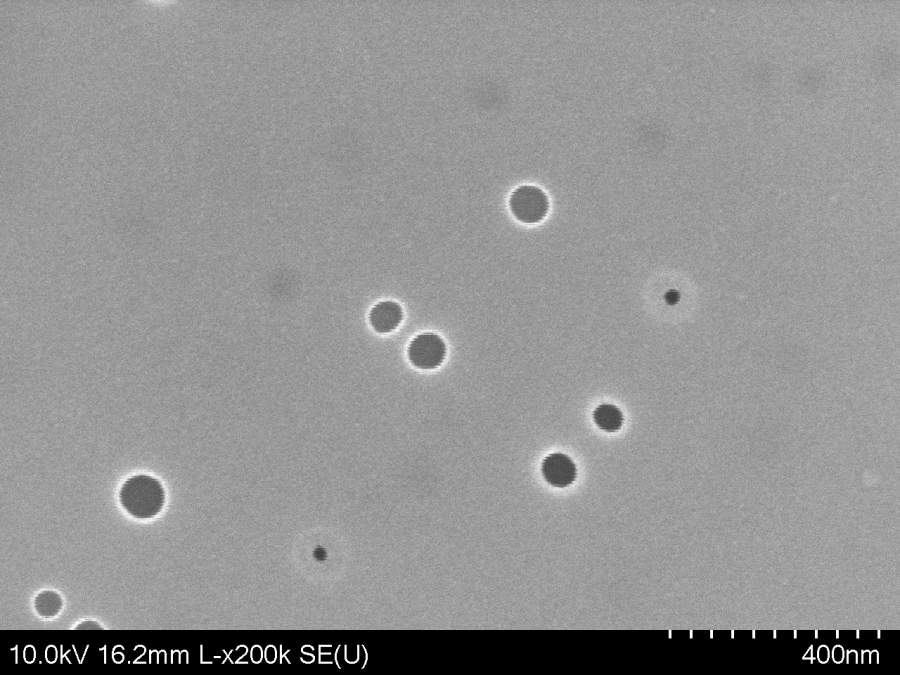

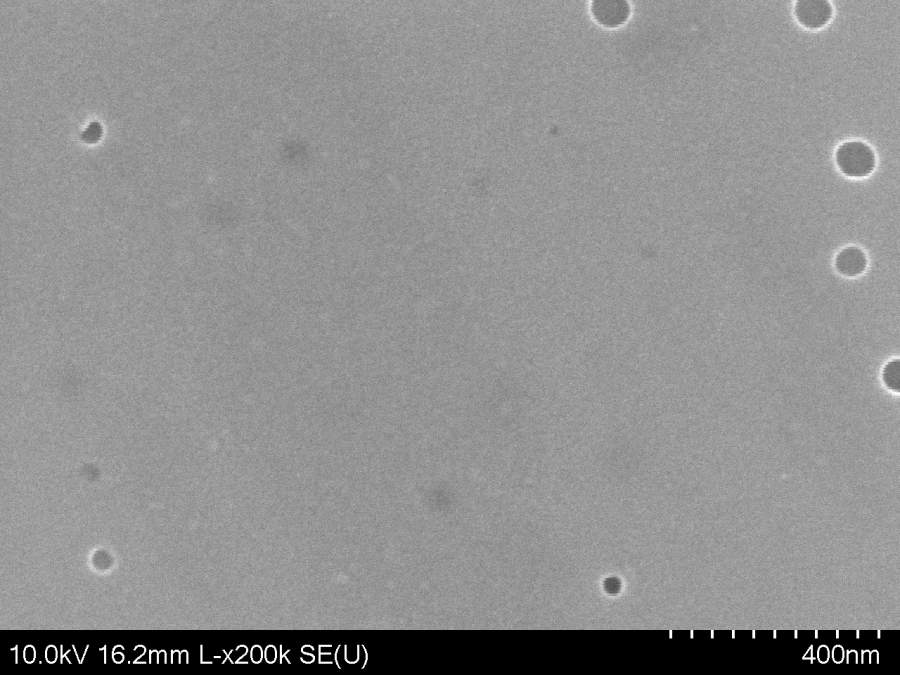

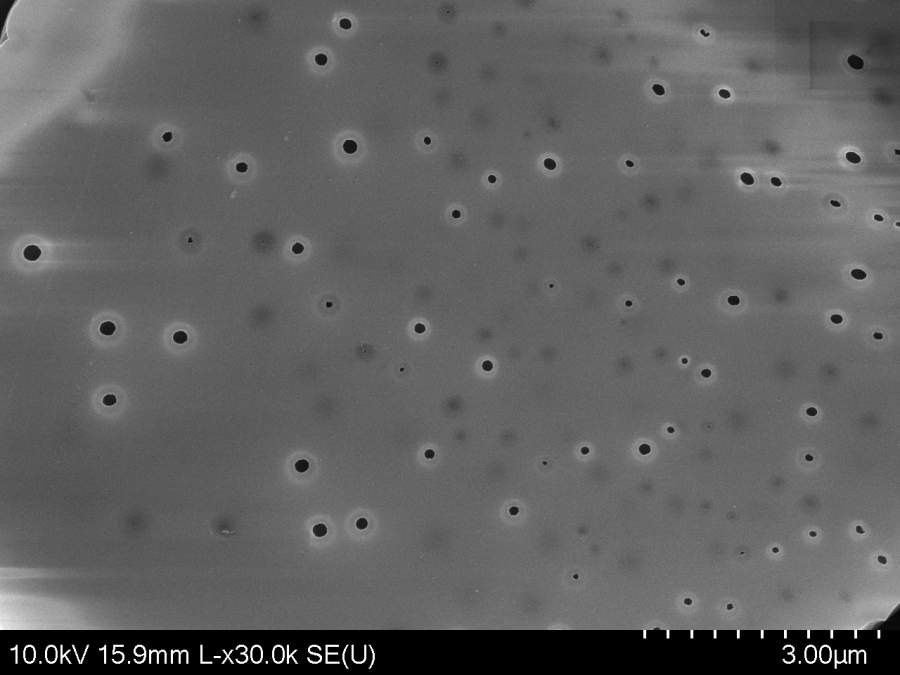

溶胶凝胶+旋涂在硅片上制备二氧化硅气凝胶薄膜，物质的量比例：teos：mtms（甲基三甲氧基硅烷）：ethanol：h2o=1:0.4：16:4，凝胶时间12h，转速1000rpm，结果，20万倍电镜下，薄膜表面几乎没有孔，3万倍下也是几百纳米的大孔，孔隙率极低，有哪位大佬能出手帮忙看一下原因吗？万分感激！！！！




回复此楼

» 猜你喜欢

请问对标matlab的开源软件octave的网站https://octave.org为什么打不开？已经有1人回复
求助两种BiOBr晶体的CIF文件（卡片号为JCPDS 09-0393与JCPDS 01-1004 ）已经有0人回复
无机化学论文润色/翻译怎么收费? 已经有236人回复
哈尔滨工程大学材化学院国家级青年人才-26年硕士招生已经有0人回复
求助Fe-TCPP、Zn-TCPP的CIF文件，或者CCDC号已经有0人回复
河北大学-26年秋季入学申请考核制-化学博士1名已经有0人回复
XPS/?λXPS 已经有0人回复

» 本主题相关商家推荐: (我也要在这里推广)

1楼 2020-09-10 11:27:30

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

1592203609

荣誉版主 (知名作家)

应助: 254 (大学生)
贵宾: 0.37
金币: 35191.9
散金: 468
红花: 164
沙发: 5
帖子: 5653
在线: 2195.1小时
虫号: 1766262
注册: 2012-04-19
性别: GG
专业: 有机合成
管辖: 仿真模拟

缺乏催化剂呀

回复此楼

2楼2020-09-10 16:23:13

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

产品可靠

木虫 (著名写手)

应助: 2 (幼儿园)
金币: 2229.3
散金: 52
红花: 9
帖子: 1945
在线: 498.1小时
虫号: 1908286
注册: 2012-07-24
性别: GG
专业: 无机非金属基复合材料

引用回帖:

2楼: Originally posted by 1592203609 at 2020-09-10 16:23:13
缺乏催化剂呀

兄弟，我按照上面的摩尔比配置的溶液是100ml，用的是质量分数37%盐酸作水解催化剂，10ml滴管滴加了10滴。老化5天后，取10ml溶胶，用质量分数2%氨水作凝胶剂，分别滴加12,13,14滴，旋涂后，老化3天，再在150℃条件下加热2h。结果就是薄膜产生了各种的彩虹纹，而且SEM检测孔隙很少。随后我又把乙醇用量比例增加到24，结果还是孔隙率很低，而且都是0.1-2μm的大孔，不是纳米孔。你知道怎么回事吗？
