| 查看: 2237 | 回复: 8 | |||
[交流]
GSAS 精修不下去 已有1人参与
|
|

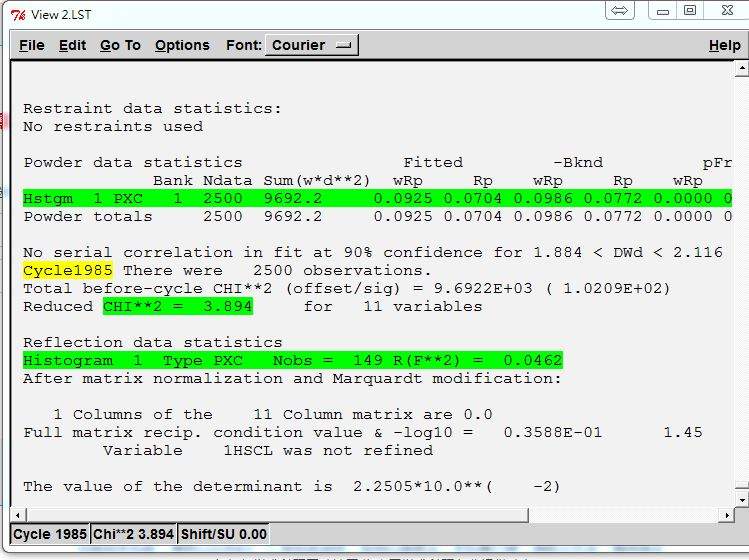

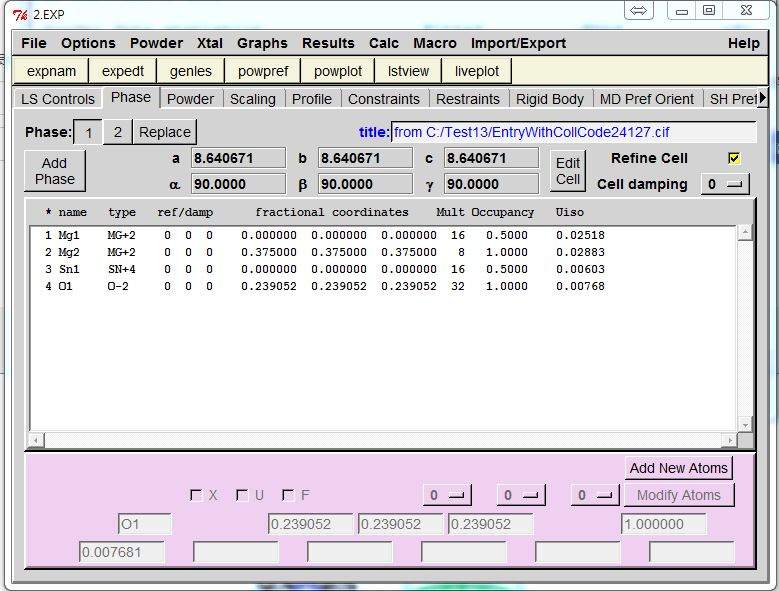

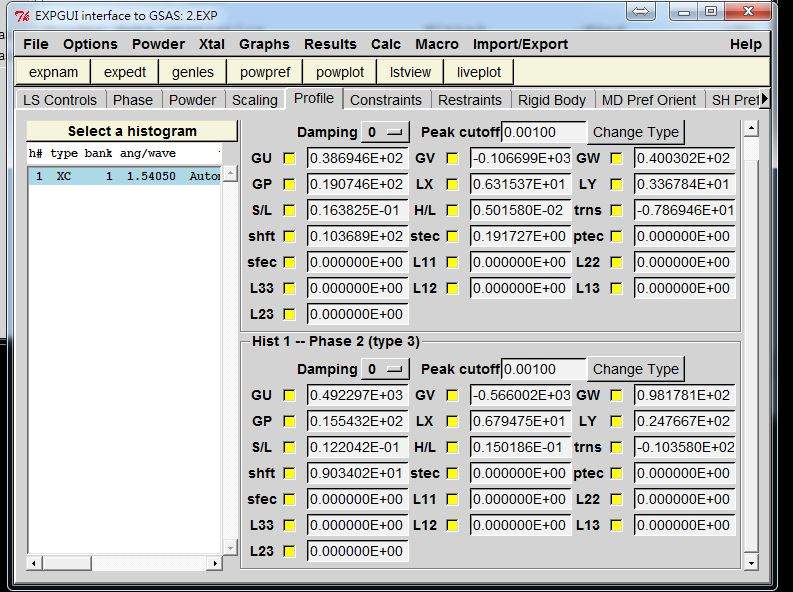

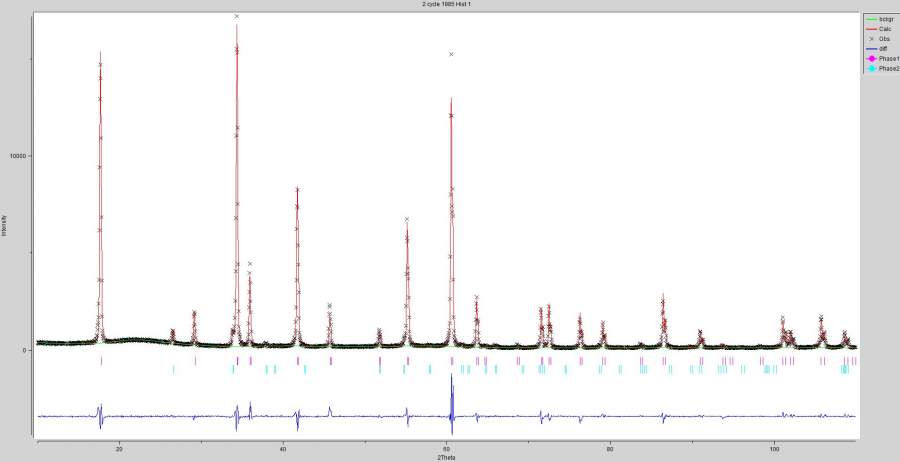

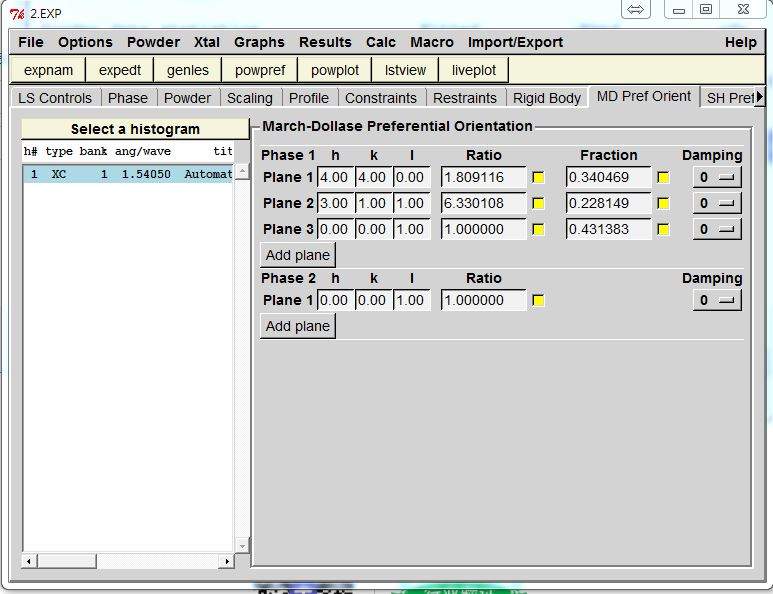

目前透過 GSAS 在做 Mg2SnO4 反尖石結構的，粉末結構精修。 儀器掃描參數為，掃速 0.02/5 (step/sec) 主峰?姸燃s 12000 已做了 Le Bail、晶胞參數、原子位置、Uiso、峰型函數、背景函數、擇優取向等參數精修。 Rwp 與 Rp 值已在 10 % 以下，但 CHi 一直於 3.894 左右無法精修下去，麻煩各位前輩指導一下。 如圖峰型位置有偏移的情況，已進行 Shift 與 Zero 的參數精修，但情況沒有明顯改善。  1.JPG  2.JPG  3.JPG  4.JPG  5.JPG |
回复此楼» 猜你喜欢
在MOF中，有没有羧基参加配位的情况
已经有2人回复
-
招2026年入学上海交通大学博士生，急！！！
已经有1人回复
-
无机化学论文润色/翻译怎么收费?
已经有194人回复
-
理论计算合作
已经有0人回复
-
求高校合作
已经有1人回复
-
27级无机化学申博自荐
已经有2人回复
-
Chemdraw免费软件
已经有0人回复
-
单晶结构解析，各类疑难晶体数据处理和答疑
已经有38人回复
-
这个水相反应有没有催化剂促进发生
已经有4人回复
-
Mn Me3TACN
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- GSAS精修指标下不去
已经有0人回复
- GSAS晶修请教
已经有16人回复
- GSAS软件精修结构参数
已经有4人回复
- 【请教】请教GSAS精修问题
已经有14人回复
2楼2017-11-03 14:15:31
|
24127 為主相 Cif ，精修時原子座標沒有使用預設座標，使用參考文獻座標。 因用預設座標精修結果非常差。 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : EntryWithCollCode24127.cif
- 附件 2 : EntryWithCollCode16635.cif
- 附件 3 : 1550.gsas
2017-11-03 14:22:09, 6.09 K
2017-11-03 14:22:30, 1.85 K
2017-11-03 14:22:37, 40.22 K
3楼2017-11-03 14:24:00
4楼2017-11-03 14:30:45
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
?????????Щ???????????????????????????????????...???????????????????????TOPAS V5.0 Academic r_wp 14.3237379 r_exp 4.65812237 r_p 10.6938377 gof 3.07500249  ?????????? ????: https://pan.baidu.com/s/1c2pRGMO ????: gm48 |
5楼2017-11-03 19:14:56
6楼2017-11-03 20:24:34
7楼2017-11-03 20:41:06
8楼2017-11-03 20:51:02
9楼2017-11-04 11:48:57
