应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 晶体软件 » GSAS晶修请教
北京石油化工学院2026年研究生招生接收调剂公告
171/1返回列表
查看: 1771  |  回复: 16
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yggapple

木虫 (正式写手)

[交流] GSAS晶修请教

大家好！我用GSAS精修粉末XRD得到的Rp=10.4%，Rwp=14.6%，chi2=11.16. 现在修不下去,请各位给与指导和帮助.结果如下图所示

GSAS晶修请教
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2015-07-20 22:14:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

leiws

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by yggapple at 2015-07-21 11:13:25
感谢楼主，原子类型如何精修，不胜感激！另外，没有择优取向也要修吗？...

修完了之后我发现你说的没有择优取向并不确切...因为照理来说，经过修了原子位置和占位，背景之类局部区域不应该会有这么明显的差异线...再仔细分析分析...精修的时候再引入晶面择优取向可能取得的结果还要好
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

yggapple
12楼2015-07-21 20:33:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mzhyan

至尊木虫 (文坛精英)
★
yggapple(金币+1): 谢谢参与
blessing
回复此楼
4楼2015-07-20 22:31:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leiws

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
到目前为止你修了哪些参数？峰形，半峰宽，背景，原子类型, 择优取向这些都齐了？
赞一下 回复此楼
7楼2015-07-21 09:51:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yggapple

木虫 (正式写手)
引用回帖:
7楼: Originally posted by leiws at 2015-07-21 09:51:15
到目前为止你修了哪些参数？峰形，半峰宽，背景，原子类型, 择优取向这些都齐了？

感谢楼主，原子类型如何精修，不胜感激！另外，没有择优取向也要修吗？
赞一下 回复此楼
8楼2015-07-21 11:13:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cas_hzj

铁杆木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你把数据上传一下，cif上传一下，我测试一下，单纯给一幅图，没太大的意义
赞一下 回复此楼
9楼2015-07-21 11:32:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yggapple

木虫 (正式写手)
引用回帖:
9楼: Originally posted by cas_hzj at 2015-07-21 11:32:07
你把数据上传一下，cif上传一下，我测试一下，单纯给一幅图，没太大的意义

不胜感激！！！
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 2.gsas
    • 2015-07-21 15:38:01, 72.31 K
  • 附件 2 : 1007.cif
    • 2015-07-21 15:38:18, 23.15 K
10楼2015-07-21 15:38:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leiws

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by yggapple at 2015-07-21 11:13:25
感谢楼主，原子类型如何精修，不胜感激！另外，没有择优取向也要修吗？...

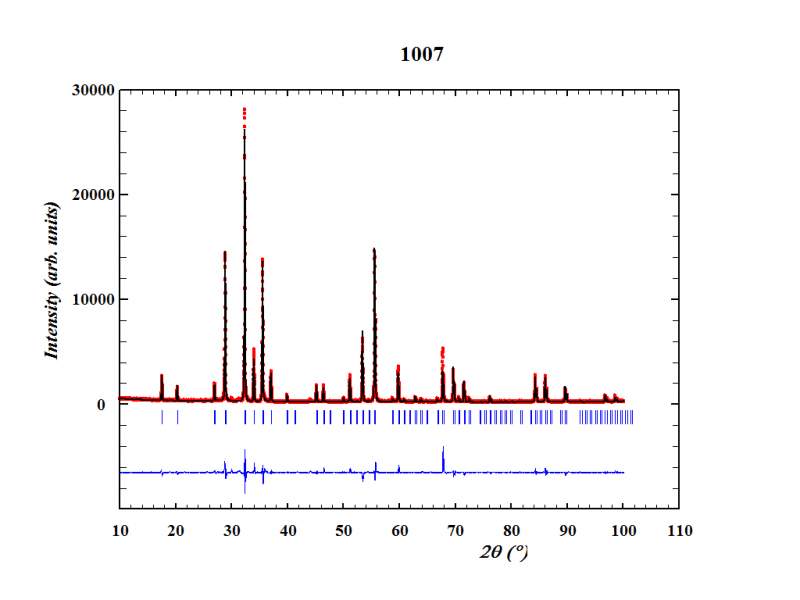

我尝试着去修了一下...因为不清楚你的材料，我修出来的结果：
R-Factors:   8.19      11.3     Chi2:  7.31
结果和图片在在这个附件里，修得还是比较仓促，细节处理不是太理想...将就看看
GSAS晶修请教-1
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1007.BMP
    • 2015-07-21 20:25:40, 2.25 M
  • 附件 2 : 1007.pdf
    • 2015-07-21 20:25:41, 224.78 K

» 本帖已获得的红花（最新10朵）

yggapple
11楼2015-07-21 20:27:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yggapple

木虫 (正式写手)
送红花一朵
引用回帖:
11楼: Originally posted by leiws at 2015-07-21 20:27:32
我尝试着去修了一下...因为不清楚你的材料，我修出来的结果：
R-Factors:   8.19      11.3     Chi2:  7.31
结果和图片在在这个附件里，修得还是比较仓促，细节处理不是太理想...将就看看

...

不胜感谢.不知能否给出你精修的步骤.我找不到问题出在哪里!!
赞一下 回复此楼
13楼2015-07-22 08:51:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leiws

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
13楼: Originally posted by yggapple at 2015-07-22 08:51:36
不胜感谢.不知能否给出你精修的步骤.我找不到问题出在哪里!!...

选定背景为12 节点，自动更新晶体结构，实验函数选Pesudo-Voi.
1,scale factor，zero point
2, 修晶胞参数
3，修正峰形参数u v w, 同时修正半峰宽
4，修正背景
---------------------------------
第二轮修晶胞参数，对于整体的整数那种0.2500.0.7500，1.0000这种就不用修，你这个就直接修你下面个原子的X,Y,Z 就可，
Biso ，occu 一次修一个参数...不停更新晶体的结构；
我用的fullprof和gsas还是有些差别的
赞一下 回复此楼
14楼2015-07-22 09:44:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yggapple

木虫 (正式写手)
送红花一朵
引用回帖:
12楼: Originally posted by leiws at 2015-07-21 20:33:10
修完了之后我发现你说的没有择优取向并不确切...因为照理来说，经过修了原子位置和占位，背景之类局部区域不应该会有这么明显的差异线...再仔细分析分析...精修的时候再引入晶面择优取向可能取得的结果还要好...

非常感谢你.我们正在学精修,很多都还不懂.希望你能来我们课题组交流指导.
赞一下 回复此楼
15楼2015-07-22 15:35:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leiws

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
15楼: Originally posted by yggapple at 2015-07-22 15:35:50
非常感谢你.我们正在学精修,很多都还不懂.希望你能来我们课题组交流指导....

你做实验的这个XRD 是什么型号的？功率怎么样？
赞一下 回复此楼
16楼2015-07-22 15:50:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yggapple

木虫 (正式写手)
引用回帖:
16楼: Originally posted by leiws at 2015-07-22 15:50:10
你做实验的这个XRD 是什么型号的？功率怎么样？...

D/Max2550VB+/PC, 功率40KV、100A.非常感谢！
赞一下 回复此楼
17楼2015-07-22 21:23:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
dmbb2楼
2015-07-20 22:28   回复
yggapple(金币+1): 谢谢参与
jixiangbao3楼
2015-07-20 22:28   回复
yggapple(金币+1): 谢谢参与
dawenwu5楼
2015-07-20 22:52   回复
yggapple(金币+1): 谢谢参与
tzynew6楼
2015-07-20 23:00   回复
yggapple(金币+1): 谢谢参与
相关版块跳转 我要订阅楼主 yggapple 的主题更新
171/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 材料专硕283求调剂 +9 试试看呗 2026-04-04 10/500 2026-04-04 23:47 by lqwchd
[考研] 一志愿北京2，材料与化工308求调剂 +9 熊二想上岸 2026-04-04 9/450 2026-04-04 23:40 by lqwchd
[考研] 298求调剂 +5 zzz，，r 2026-04-02 8/400 2026-04-04 19:55 by 蓝云思雨
[考研] 一志愿上海海洋大学083200食品学硕，求调剂，接受其他专业083200 +3 what张 2026-04-04 4/200 2026-04-04 09:50 by rzh123456
[考研] 288求调剂 一志愿哈工大 材料与化工 +39 洛神哥哥 2026-03-31 41/2050 2026-04-03 21:51 by qlm5820
[考研] 310求调剂 +18 争取九点睡 2026-03-30 18/900 2026-04-03 18:35 by ls刘帅
[考研] 材料专硕调剂 +18 椰椰。 2026-03-29 18/900 2026-04-03 16:45 by 玲玲0606
[考研] 085501一志愿天工大，机械专硕求调剂，跨材料 +3 33上 2026-04-03 3/150 2026-04-03 14:08 by 1753564080
[考研] 266求调剂 +3 08电气工程 2026-04-03 3/150 2026-04-03 14:05 by 1753564080
[考研] 求调剂 +9 akdhjs 2026-03-31 11/550 2026-04-03 13:32 by akdhjs
[考研] 08工科275分求调剂 +14 AaAa7420 2026-03-31 14/700 2026-04-03 11:13 by cocolv
[考研] 311求调剂一志愿合肥工业大学 +15 秋二十二 2026-03-30 15/750 2026-04-03 10:19 by linyelide
[考研] 复试调剂 +3 bvzz 2026-04-01 3/150 2026-04-03 09:47 by 蓝云思雨
[考研] 312求调剂 +6 小小墨123 2026-04-02 7/350 2026-04-03 07:32 by jsw79
[考研] 求调剂，一志愿 南京航空航天大学 ，080500材料科学与工程学硕，总分289分 +11 @taotao 2026-03-29 11/550 2026-04-02 10:04 by realme321
[考研] 一志愿安徽大学计算机科学与技术学硕，331分求调剂 +5 蒋昌鹏qtj 2026-04-01 5/250 2026-04-02 08:10 by fxue1114
[考博] 26年申博 +3 staryer 2026-03-30 4/200 2026-04-01 23:21 by ai4pharm
[考研] 085601材料工程找调剂 +20 oatmealR 2026-03-29 21/1050 2026-04-01 21:00 by lijunpoly
[考研] 0817化工学硕调剂 +11 努力上岸中！ 2026-03-31 11/550 2026-04-01 20:30 by 赖春艳
[考研] 379求调剂 +3 ?苦瓜不苦 2026-04-01 3/150 2026-04-01 20:09 by 暮云清寒
信息提示
关闭
请填处理意见
关闭
