e741968570铁虫 (小有名气)
|
[求助]
齿轮渐开线问题 已有1人参与
|

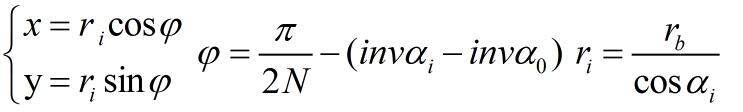

在查找渐开线方程的时候发现了两种渐开线的表达形式，其中第一种是在论文上看到的，用他可以描述一个以坐标轴为对称中心的齿轮齿廓；第二种，是在《齿轮啮合原理》上看到的，书中描述齿轮坐标变换以及求解共轭齿廓时均运用的第二种形式的方程，我想用第一用方程求解共轭齿廓，但是不知道两方程是如何转化的，所以想求教一下。 1.jpg  2.jpg |
回复此楼» 本帖已获得的红花（最新10朵）
» 猜你喜欢
(Nuclear) Physics of Nuclear Reactors-Academic(2021)
已经有0人回复
-
(Nuclear) The fourth generation of nuclear reactors-Springer(2022)
已经有0人回复
-
工程热物理与能源利用论文润色/翻译怎么收费?
已经有288人回复
-
Heat Transfer Principles and Applications-Elsevier (2020)
已经有4人回复
-
313求调剂
已经有1人回复
-
广州双一流大学08代码学硕接受调剂
已经有7人回复
-
求助：能与1,3-二氯-2-丙醇（一氯甘油；CAS号: 96-24-2）共沸的有机溶剂？
已经有3人回复
-
河南科技大学动力工程及工程热物理学硕招收调剂生（急需）
已经有1人回复
-
智能微系统实验室-北京信息科技大学-2026年秋季入学博士招生
已经有7人回复
-
上海交通大学智慧能源创新学院曾美容课题组招聘博士后
已经有1人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 关于渐开线齿轮齿廓的问题
已经有1人回复
- 请问圆柱齿轮的轴线平行度公差怎么计算？
已经有0人回复
- 化工设备与机器_下册
已经有20人回复
- 关于proe斜齿轮渐开线镜像面应该旋转的角度，具体有没有依据？并且依据出自何处？
已经有0人回复
- 关于渐开线直齿圆柱齿轮啮合过程中接触点的受力问题
已经有0人回复
- 一对圆柱渐开线直齿轮的ANSYS workbench 接触分析
已经有2人回复
- 实用钳工速查手册
已经有99人回复
- 做一下好事吧，南京航空航天大学资助清单，我没中，郁闷！
已经有11人回复
- 【求助】双圆弧齿轮强度公式的推导过程 参与即送金币
已经有0人回复
superfish11
新虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 2651.7
- 散金: 20
- 红花: 1
- 沙发: 1
- 帖子: 428
- 在线: 97.2小时
- 虫号: 4092295
- 注册: 2015-09-22
- 专业: 机械动力学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
e741968570: 金币+10, ★★★★★最佳答案 2017-07-21 20:21:26
感谢参与，应助指数 +1
e741968570: 金币+10, ★★★★★最佳答案 2017-07-21 20:21:26
|
齿廓建模就是求解齿廓各点的坐标，说到坐标便需要一个坐标系，通常选定坐标系1原点O与齿轮中心重合，坐标系Y轴与轮齿中线重合。 1，式1 已知齿廓上一点的压力角α_i，可求得该点的半角φ_i与半径r_i（前面选定的坐标系1使得半角就是切向坐标，半径就是径向坐标） 2，式2 已知齿廓上一点的压力角α_i，可求得渐开线在改点的法线与基圆的切点A，以齿轮中心为原点O，以OA为横轴建立坐标系2。 已知齿廓上一点C，以齿轮中心为原点O，以OC为横轴建立坐标系3。式2可看成将齿廓点在坐标系2中的坐标转换到坐标系3中。 3，将式2转换为式1 实际就是已知点在坐标系3中的坐标，求点在坐标系1中的坐标。 因为坐标系3横轴与坐标系1横轴的夹角为半角φ_i，所以只需用矩阵[cosφ,-sinφ;sinφ,cosφ]乘以式2所得点的坐标{x3,y3}，即可得式1对应坐标{x1,y1}。 该过程可数值验证，公式推导么么哒  |
2楼2017-07-20 15:09:58
superfish11
新虫 (正式写手)
- 应助: 2 (幼儿园)
- 金币: 2651.7
- 散金: 20
- 红花: 1
- 沙发: 1
- 帖子: 428
- 在线: 97.2小时
- 虫号: 4092295
- 注册: 2015-09-22
- 专业: 机械动力学
3楼2017-07-20 19:43:02
superfish11
新虫 (正式写手)
送红花一朵
 |
4楼2017-07-22 18:44:57
5楼2020-03-24 14:53:23
