[求助] 关于proe斜齿轮渐开线镜像面应该旋转的角度,具体有没有依据?并且依据出自何处?

关于proe斜齿轮渐开线镜像面应该旋转的角度,具体有没有依据?并且依据出自何处?最好能请解释一下
有个问题想请教各位一下。就是我在proe斜齿轮建模的时候,依照网上的一个斜齿轮建模教程,其中在渐开线镜像的那一步,其镜像基准面要求旋转的角度是如何判定的?有依据吗?教程里是说输入旋转角“360/4*z”,我对此怀疑,有依据吗?另外我在网上也搜索的相关信息,有给出公式:"γ=((Pb-Sb)/Pb)*(360°/z)*(1/2)"。出处(http://zhidao.baidu.com/link?url ... dJEl2uCM4Gsp6u5cYOq)这个公式对吗?有依据吗?请教大家。谢谢!详见下图:

关于proe斜齿轮渐开线镜像面应该旋转的角度,具体有没有依据?并且依据出自何处?

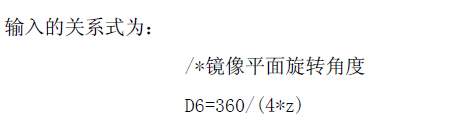

建模教程给出的基准面旋转值


关于proe斜齿轮渐开线镜像面应该旋转的角度,具体有没有依据?并且依据出自何处?-1

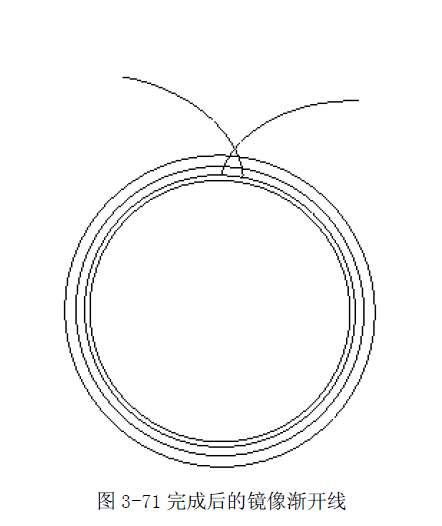

渐开线旋转后的截图


关于proe斜齿轮渐开线镜像面应该旋转的角度,具体有没有依据?并且依据出自何处?-2

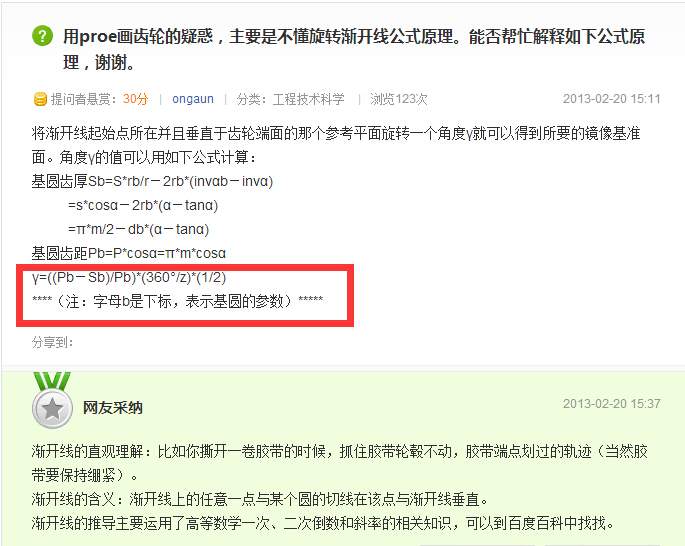

网友给出的旋转角公式
