[求助] 请问圆柱齿轮的轴线平行度公差怎么计算?

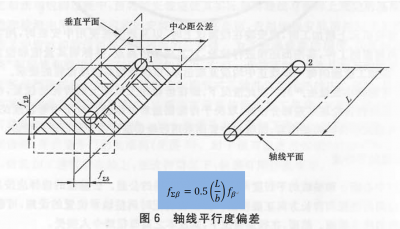

如GB/Z 18620.3-2008图6所示,圆柱齿轮轴线平行度中,垂直平面上的偏差f_sigmabeta=0.5*(L/b)*f_beta(见本帖附图蓝底公式).
其中,L是较大的轴承跨距,b是齿轮齿宽,f_beta是齿轮的螺旋线总偏差。

问题是,b是齿轮副中哪个齿轮的齿宽;f_beta是齿轮副中哪个齿轮的螺旋线总偏差?(齿轮副中两齿轮的齿宽和螺旋线总偏差通常是不同的。)

亓国红《渐开线圆柱齿轮公法线长度及其上下偏差的确定》一文认为f_beta等于两个齿轮的螺旋线总偏差之和的1/2,但没有给出依据或推导过程。其他资料未见有述及。请高手不吝赐教。

请问圆柱齿轮的轴线平行度公差怎么计算?
