[求助] Ansys映射网格划分 已有1人参与

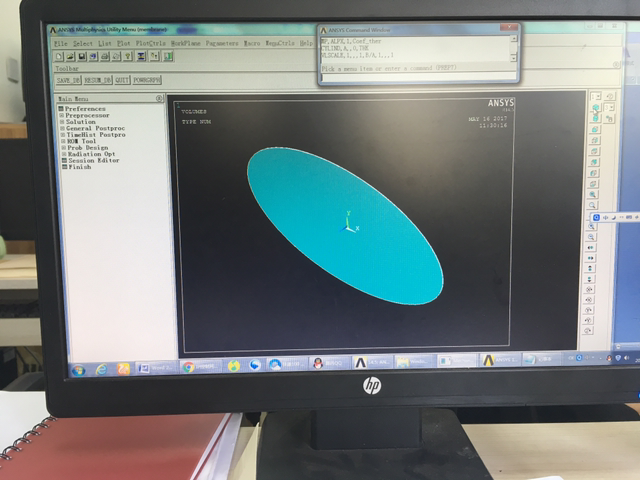

各位亲,谁知道椭圆柱如何进行映射网格划分啊,如图的椭圆柱,厚度很小,是有圆柱缩放来的如果是圆的话可以按照水平和竖直方向切分完之后,进行体映射网格划分。可是同样的命令,椭圆确不好使

Ansys映射网格划分


发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
可大概分两步:

1.按照水平和竖直方向将椭圆柱切分完之后,对椭圆端面进行2D面网格划分;

2.体扫略;
2楼2017-05-16 18:18:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

久居深巷

新虫 (初入文坛)

3楼2017-05-16 21:32:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

久居深巷

新虫 (初入文坛)

具体的能说说吗,切分命令是不是与圆柱相同,使用CYLIND,A,,0,THK
VLSCALE,1,,,1,B/A,1,,,1
WPROTA,,90
VSBW,ALL
WPCSYS,,0
VSBW,ALL  可是竖直方向的切分确出现了这样的问题

发自小木虫IOS客户端
4楼2017-05-16 21:32:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

久居深巷

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by liyaobo0509 at 2017-05-16 18:18:24
可大概分两步:

1.按照水平和竖直方向将椭圆柱切分完之后,对椭圆端面进行2D面网格划分;

2.体扫略;

具体的能说说吗,切分命令是不是与圆柱相同,使用CYLIND,A,,0,THK
VLSCALE,1,,,1,B/A,1,,,1
WPROTA,,90
VSBW,ALL
WPCSYS,,0
VSBW,ALL  可是竖直方向的切分确出现了这样的问题

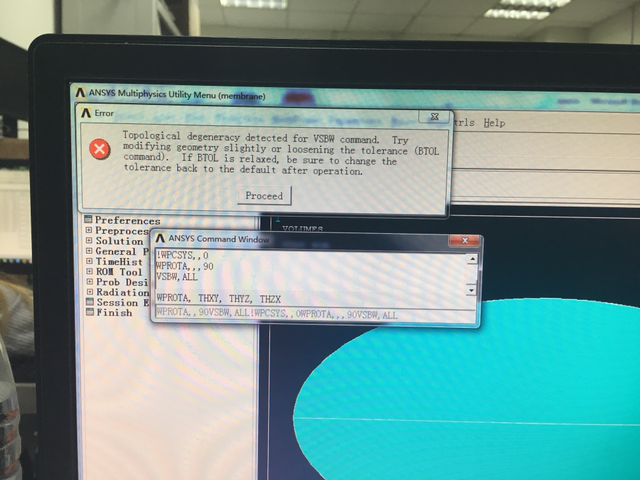

Ansys映射网格划分-2



发自小木虫IOS客户端
5楼2017-05-16 21:34:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

久居深巷

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by liyaobo0509 at 2017-05-16 18:18:24
可大概分两步:

1.按照水平和竖直方向将椭圆柱切分完之后,对椭圆端面进行2D面网格划分;

2.体扫略;

A是长半轴,B是短半轴,Thk是厚度

发自小木虫IOS客户端
6楼2017-05-16 21:35:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

改为下面代码试下看

CYLIND,A,,0,THK
VLSCALE,1,,,1,B/A,1,,,1
WPROTA,,90
VSBW,ALL
WPROTA,,,90
VSBW,ALL
7楼2017-05-17 18:01:18
