[求助] Fluent计算结果速度云图 已有3人参与

计算风经过路堑时，路堑周围的流场，但是收敛后（监测特征点处风速作为收敛条件）发现速度云图却是如下图所示，看了一些相关文献，他们的计算结果速度云图在路堑内部都会出现涡流，从实际情况看，数值模拟结果也不会是这种整个路堑都是低速区。

模型采用的净风条件；湍流模型采用RNG k-e模型，尺度化壁面函数；边界采用速度入口，outflow出口。不明白为什么模拟结果会是这样？采用默认的收敛的条件，计算出来的速度云图会有涡流存在，但是随着计算的继续（特征点处风速作为收敛条件）就会变成这样的结果。

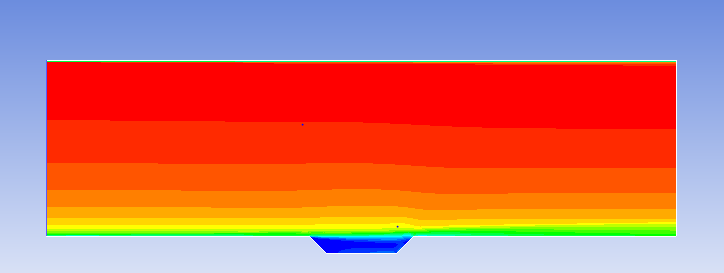

Fluent计算结果速度云图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-03-03 13:32:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ymc1011: 金币+30, ★★★很有帮助 2017-03-03 14:05:51
本帖仅楼主可见
赞一下
2楼2017-03-03 13:36:57
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

wulin1218

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这个模拟的条件和文献中的是不是一致，另外看下网格，建议加密使用结构网格。
赞一下 回复此楼
3楼2017-03-03 13:47:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ymc1011

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-03-03 13:36:57
第一，可能是和网格有关，太粗了，可能捕捉不到
第二，你做个矢量图看看，不要做云图
第三，可能本身就是这样的

看了矢量图，确实是有涡流存在  现在在考虑较密网格 看能不能获得更好的结果
赞一下 回复此楼
4楼2017-03-03 14:05:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
5楼2017-03-03 14:21:51
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

ymc1011

新虫 (小有名气)
引用回帖:
3楼: Originally posted by wulin1218 at 2017-03-03 13:47:15
这个模拟的条件和文献中的是不是一致，另外看下网格，建议加密使用结构网格。

采用的是结构网格 模拟的条件应该差不多  目前正在考虑加密网格
赞一下 回复此楼
6楼2017-03-03 14:34:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fullons

捐助贵宾 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ymc1011: 金币+20 2017-03-11 13:30:29
第一：2楼已经说了，可能与网格有关；第二：可能跟近壁面函数选择有关；第三：可能跟文献上的设置参数不一致，导致Re很小，所以形成的涡很小，由于网格原因，没有抓不到这个现象。
赞一下 回复此楼
耐得住孤独，是成功必要条件。
7楼2017-03-04 17:34:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

极道鲜师

木虫 (正式写手)
分析一下网格敏感性

发自小木虫Android客户端
赞一下 回复此楼
Less interests,more interest.
8楼2018-01-19 09:38:06
