[求助] 这个等效电路怎么 已有1人参与

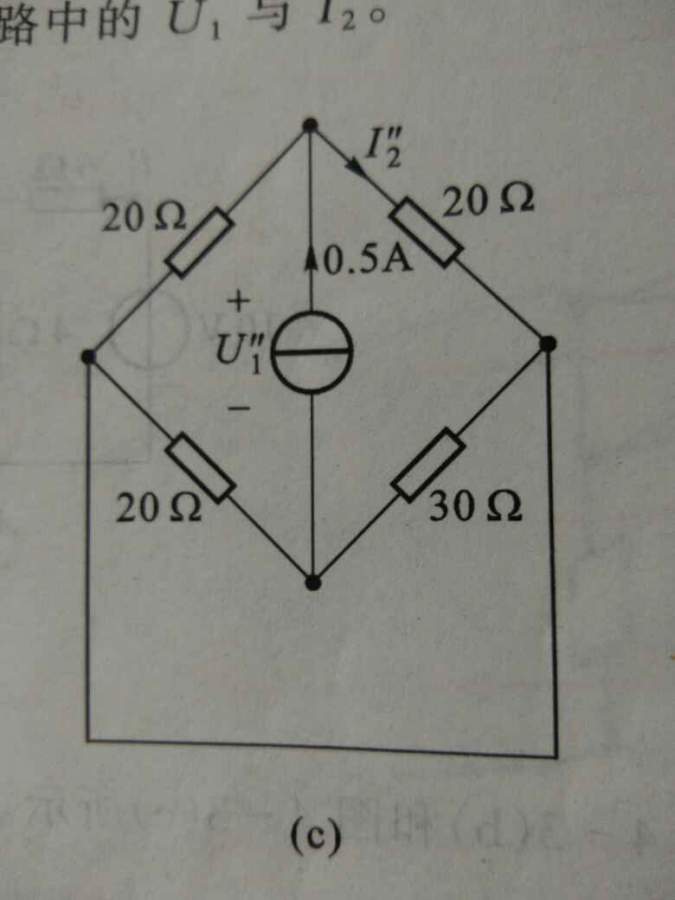

各位大神，图中U1撇撇怎么求啊，这个电路图怎么等效才能更直观一点，电流怎么个流法？谢谢了

这个等效电路怎么


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-01-08 13:39:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

林间漫步人

金虫 (正式写手)
求结果。我算的是U1撇撇为10伏，I2撇撇是0.25安，对吗？

发自小木虫Android客户端
赞一下 回复此楼
林间漫步人
2楼2017-01-09 08:37:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

林间漫步人

金虫 (正式写手)
引用回帖:
2楼: Originally posted by 林间漫步人 at 2017-01-09 08:37:12
求结果。我算的是U1撇撇为10伏，I2撇撇是0.25安，对吗？

修改

发自小木虫Android客户端
回复此楼
林间漫步人
3楼2017-01-09 08:37:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

林间漫步人

金虫 (正式写手)
引用回帖:
2楼: Originally posted by 林间漫步人 at 2017-01-09 08:37:12
求结果。我算的是U1撇撇为10伏，I2撇撇是0.25安，对吗？

电压11伏，电流0.3安

发自小木虫Android客户端
赞一下 回复此楼
林间漫步人
4楼2017-01-09 08:41:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我也不吃亏

新虫 (正式写手)
用Y-▽等效电阻变换一下

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-01-09 10:25:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

田杰

金虫 (小有名气)
8V，0.25A

发自小木虫IOS客户端
回复此楼
6楼2017-01-09 11:19:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wdlgezi

金虫 (正式写手)
左下的20欧和30欧并联，左上的20欧和右上的20欧并联，最后与电流源串联，总电阻上电压即为所求电流源的电压

发自小木虫Android客户端
赞一下 回复此楼
敢问路在何方
7楼2017-01-09 22:44:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

curton

主管区长 (文坛精英)

Hello Kitty

优秀区长优秀区长优秀区长优秀区长优秀版主优秀版主

【答案】应助回帖

这个等效电路怎么-1

最上面这个图片就是等效电路图

电压是11V
赞一下(1人) 回复此楼
8楼2017-01-27 15:25:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

磁暴天启

新虫 (初入文坛)
想象你手捏着恒流源，拎到外面来看

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-01-28 15:47:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuhong26

铜虫 (正式写手)
11v,0.25A

发自小木虫Android客户端
回复此楼
10楼2017-01-29 11:25:10
