| 查看: 2483 | 回复: 8 | ||
[求助]
Ti-6Al-4V XPS能谱C1s校准
|
|

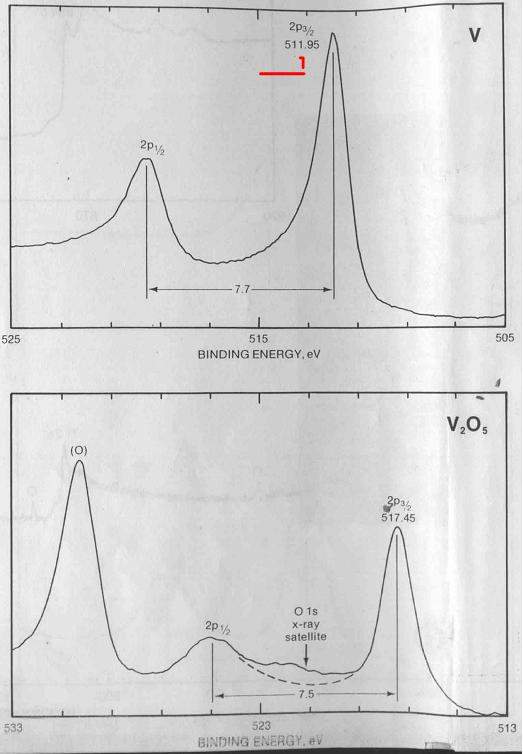

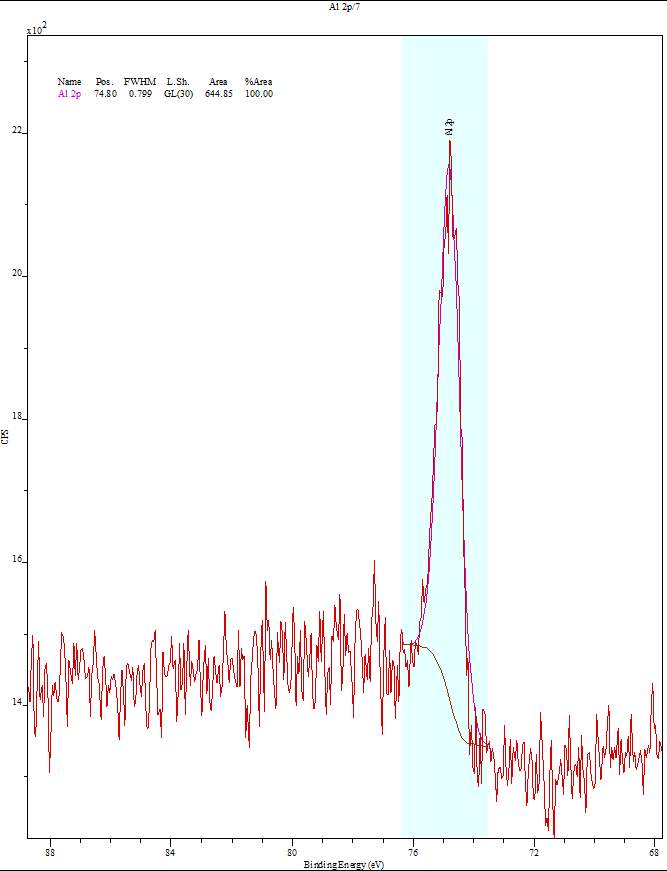

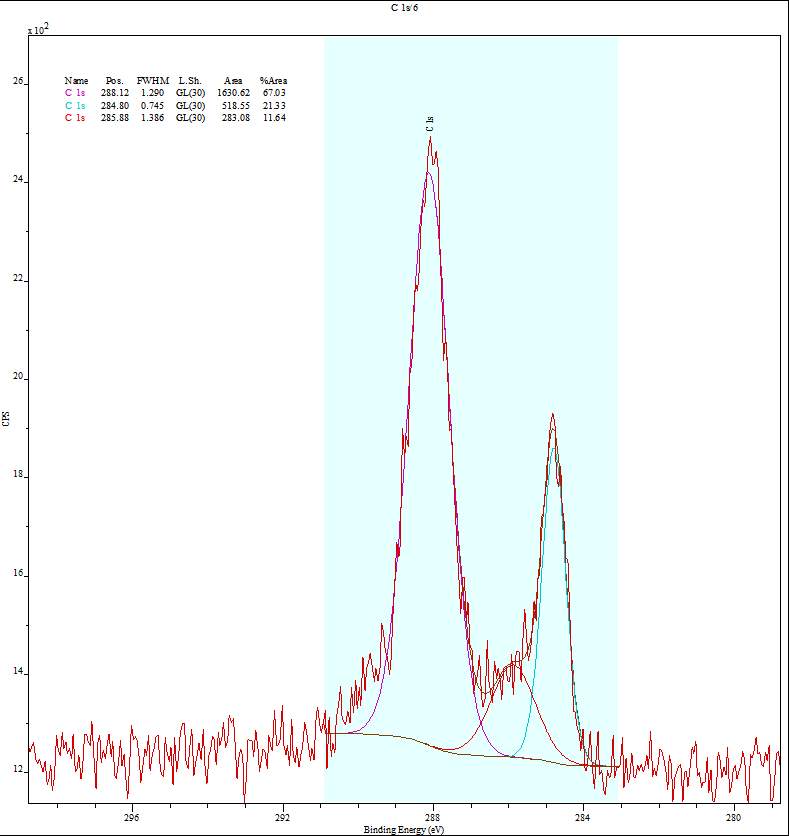

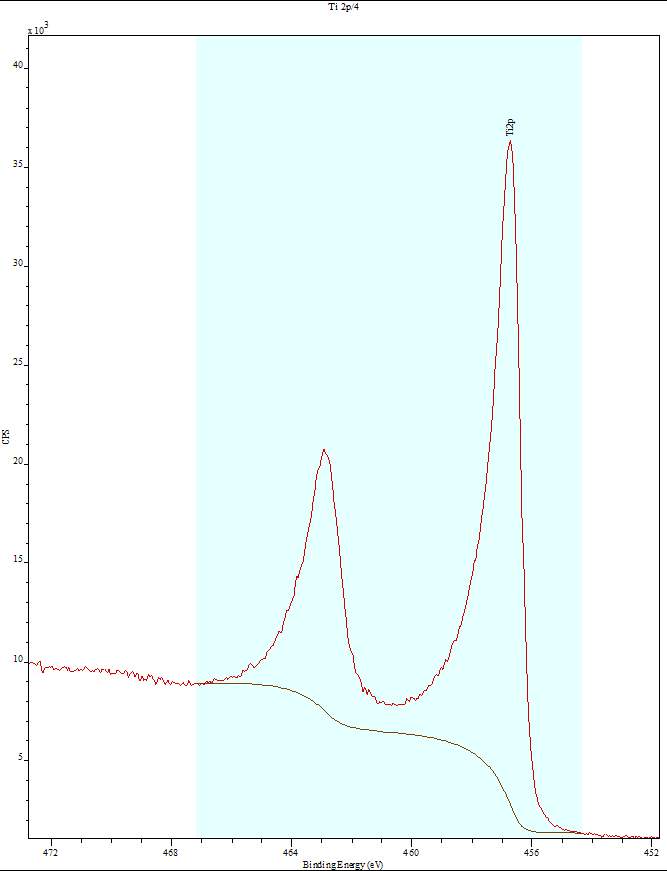

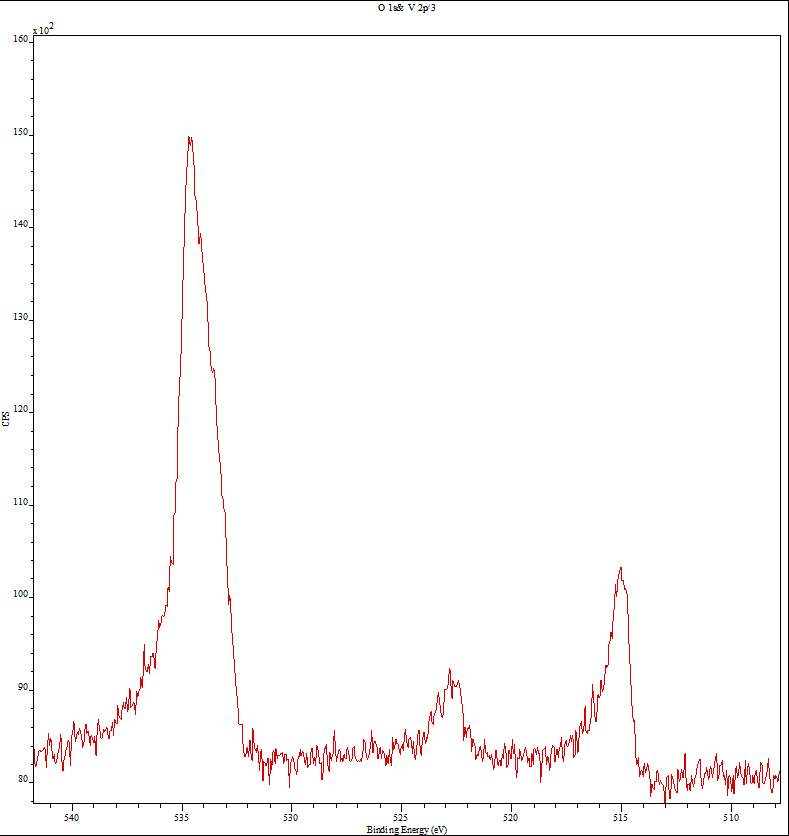

小硕机械，XPS新手。样品本身不含c，Ar离子溅射10nm后，C1s能谱有两个峰，285.2和282.0ev。我先把它分了峰，分成三个，如下图，再用 284.8校准（我以最小结合能处峰值校准到284.8）. V的精细谱2p1/2 522.7ev， 2p3/2 515ev，峰间距和 0价的V 7.7比较接近，结合实际情况V应该是0价。但V标准峰 2p1 519.6ev 2p3 511.9，相差3.1ev。 请问我校准是不是不对，还是哪里的问题?如果错了，我怎么改。谢谢！  C1s校准后.jpg  V 右侧两个峰.jpg  V标准能谱.jpg |
回复此楼» 猜你喜欢
限项规定
已经有7人回复
-
青椒八年已不青，大家都被折磨成啥样了？
已经有4人回复
-
救命帖
已经有8人回复
-
招博士
已经有4人回复
-
西南交通大学国家级人才团队2026年博士研究生招生（考核制）—机械、材料、力学方向
已经有3人回复
-
英文综述是否需要润色及查重
已经有5人回复
-
为什么nbs上溴 没有产物点出现呢
已经有9人回复
-
最失望的一年
已经有18人回复
2楼2016-11-10 17:55:18
3楼2016-11-11 10:57:39
|
如果把282峰当成校正的目标，校正是没有问题。刚查了下，五价钒的自旋分裂在7.5左右，然而2p3的峰位在517.5，你可以尝试别的价态等化学环境。还有你的刻蚀时间呢？刻蚀速率如何得知？ 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
黎枫144楼2016-11-11 15:33:12
5楼2016-11-13 16:19:21
hxju
木虫 (小有名气)
- 应助: 10 (幼儿园)
- 金币: 2626.1
- 红花: 14
- 帖子: 246
- 在线: 72.4小时
- 虫号: 710883
- 注册: 2009-02-28
- 专业: 同步辐射技术及其应用
|
一般物质都是含有污染碳的，机时纯度很高的单晶样品也是会有一定量的污染碳，一般污染碳的峰位是在285ev附近。有问题，你的样品导电性不好吗？如果导电性不好，有荷电，会需要校准。如果导电性好，你应该考虑一下C谱峰中低结合的峰是不是其他成分的谱峰，例如Ru 3d就和C峰非常接近 发自小木虫Android客户端 |
6楼2016-11-14 00:03:16
7楼2016-11-14 09:10:19
8楼2016-11-14 09:34:16
9楼2016-11-14 09:36:11
