苏栎07

铜虫 (小有名气)

[求助] ICEM 结构网格转化为非结构网格出错问题 已有4人参与

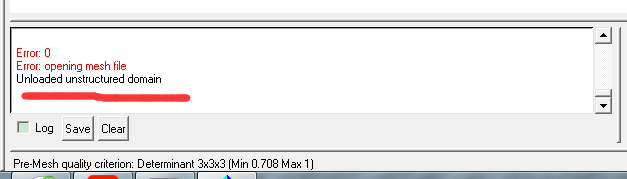

本人用ICEM离散搅拌桨加密区的结构网格，离散结束后，转化为非结构化网格遇到错误，提示：
Error: 0
Error: opening mesh file
Unloaded unstructured domain
求大神指点，之前这样也没遇到此类问题，不知道怎么了？急求解决

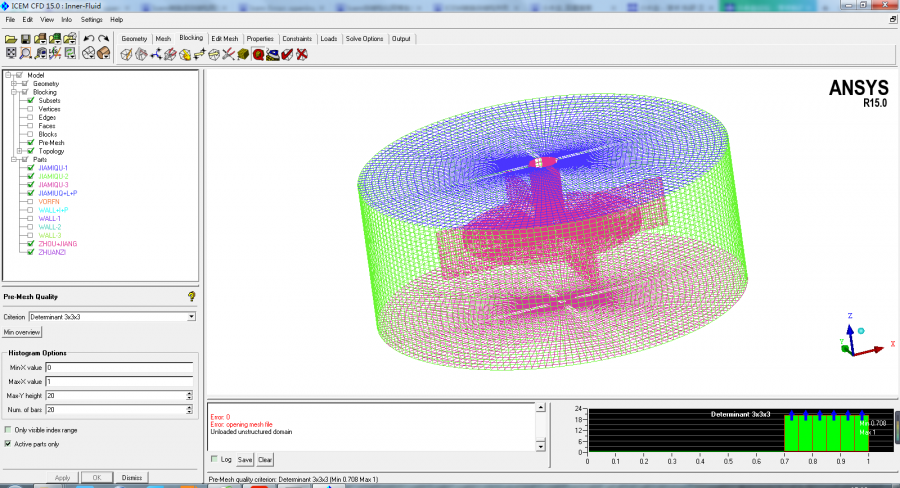

附件是本人的文件，求解决ICEM 结构网格转化为非结构网格出错问题


ICEM 结构网格转化为非结构网格出错问题-1
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Step-2-Inner.rar
    • 2016-08-02 15:16:47, 4.9 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-08-02 15:17:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

苏栎07

铜虫 (小有名气)
问题已经解决，自己仔细看了下文本框的提示，发现时软件在找寻网格文件的时候，找不到指定的网格文件，我原本创建的文件夹是Independent Research，，发现问题后，我把文件夹改成了Independent，问题就解决啦，好神奇啊，哈哈。
赞一下 回复此楼
2楼2016-08-02 15:32:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulin1218

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
建议题主调一下节点分布，过渡的地方平滑一些，收敛快点。
赞一下 回复此楼
3楼2016-08-02 16:32:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zshtust

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 苏栎07 at 2016-08-02 15:32:16
问题已经解决，自己仔细看了下文本框的提示，发现时软件在找寻网格文件的时候，找不到指定的网格文件，我原本创建的文件夹是Independent Research，，发现问题后，我把文件夹改成了Independent，问题就解决啦，好神 ...

楼主能不能细说一下，怎么更改的文件夹名称，我也被这个问题困住了，请指教
赞一下 回复此楼
4楼2016-10-26 19:56:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

叶世木子

铁虫 (初入文坛)
引用回帖:
4楼: Originally posted by zshtust at 2016-10-26 19:56:34
楼主能不能细说一下，怎么更改的文件夹名称，我也被这个问题困住了，请指教...

我也有这个问题求指教啊
赞一下 回复此楼
5楼2016-11-13 10:13:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lichaolong

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 苏栎07 at 2016-08-02 15:32:16
问题已经解决，自己仔细看了下文本框的提示，发现时软件在找寻网格文件的时候，找不到指定的网格文件，我原本创建的文件夹是Independent Research，，发现问题后，我把文件夹改成了Independent，问题就解决啦，好神 ...

还是不明白

发自小木虫Android客户端
回复此楼
6楼2017-03-15 17:03:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

抹眼泪玻璃

新虫 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by zshtust at 2016-10-26 19:56:34
楼主能不能细说一下，怎么更改的文件夹名称，我也被这个问题困住了，请指教...

我也遇到了类似的问题但我转换为非结构网格后，打开工作文件夹下发现有hex.uns，这个文件，所以我没有管它，直接输出网格，可以导到fluent中，奇怪，所以我想可能时当时网格质量检查，网格质量不好，都有好多低于0.5
赞一下 回复此楼
7楼2017-05-15 22:07:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hyj1995

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
2楼: Originally posted by 苏栎07 at 2016-08-02 15:32:16
问题已经解决，自己仔细看了下文本框的提示，发现时软件在找寻网格文件的时候，找不到指定的网格文件，我原本创建的文件夹是Independent Research，，发现问题后，我把文件夹改成了Independent，问题就解决啦，好神 ...

我在这两个error上面还有一行红色字体version mismatch。所以博主是怎么解决的，我不知道我是操作问题导致还是本身软件问题导致不能打开mesh file
赞一下 回复此楼
8楼2018-12-04 21:16:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Harrison王

捐助贵宾 (初入文坛)

【答案】应助回帖

我在另一个帖子 http://muchong.com/t-9299959-2 里看到：

更改工作目录，把工作目录更改到了我的文档，然后就解决啦

具体操作：File→Change Working Directory→文档

亲测可行！！！
赞一下(1人) 回复此楼
9楼2019-05-30 19:19:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

瘦人不长胖

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by Harrison王 at 2019-05-30 19:19:31
我在另一个帖子 http://muchong.com/t-9299959-2 里看到：

更改工作目录，把工作目录更改到了我的文档，然后就解决啦

具体操作：File→Change Working Directory→文档

亲测可行！！！

亲测可行+1
回复此楼
10楼2019-07-25 10:58:32
