[求助] 求问：ICEM中2d->3d旋转生成block，surface跟着一起旋转？ 已有1人参与

菜鸟求问：

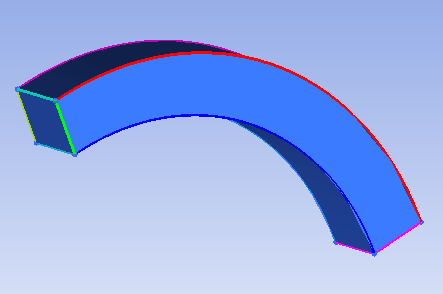

在ICEM中对下图的弯道进行O型网格划分。

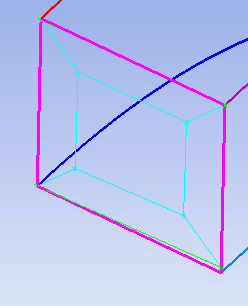

划分步骤如下：导入几何体->生成拓扑结构->生成2D Planar->关联->切块->建立旋转点->设置角度节点等参数后，旋转。
结果发现，Suefaces也一起旋转了。基本步骤见附图。
请问各位，原因是什么呢，怎么才能改正过来呢？请教一下啊，搞了一下午也没找到原因，谢谢啦！

求问：ICEM中2d->3d旋转生成block，surface跟着一起旋转？


求问：ICEM中2d->3d旋转生成block，surface跟着一起旋转？-1


求问：ICEM中2d->3d旋转生成block，surface跟着一起旋转？-2


求问：ICEM中2d->3d旋转生成block，surface跟着一起旋转？-3


求问：ICEM中2d->3d旋转生成block，surface跟着一起旋转？-4


求问：ICEM中2d->3d旋转生成block，surface跟着一起旋转？-5
回复此楼

» 猜你喜欢
由来已久，自由自在
1楼 2015-09-17 17:40:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoziayi

银虫 (小有名气)

【答案】应助回帖

在你文中显示的create block界面最下面有几个选项，其中有extrude points和extrude curves，将这两个不勾选就可以实现物理模型不跟着一起重复
赞一下(1人) 回复此楼
2楼2018-03-06 10:07:00
