一种多通道圆环结构，该如何用ICEM划分网格，求指教
|

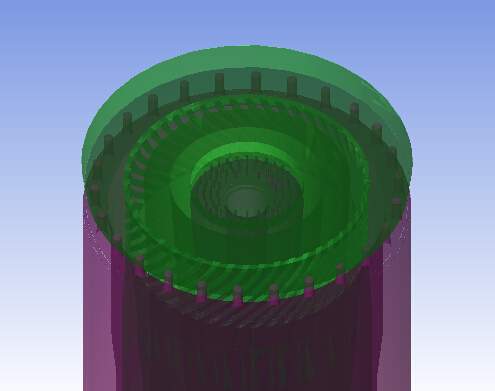

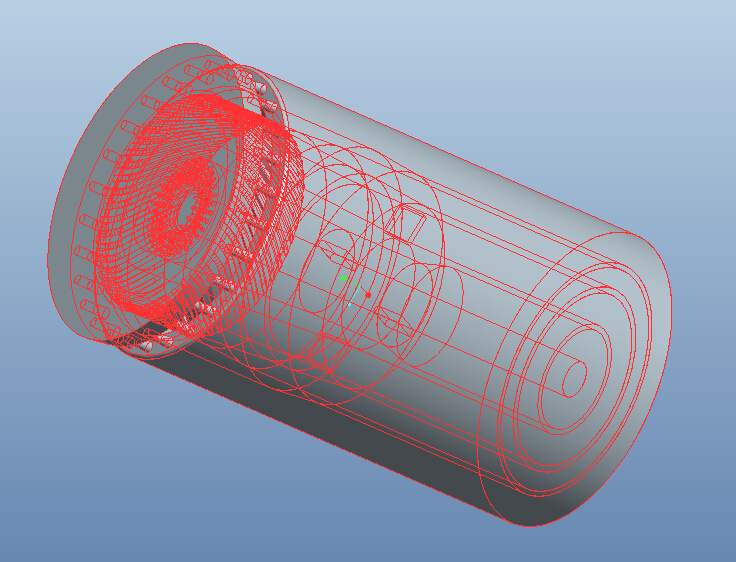

这个是回转窑燃烧器，从外到内四层通道，依次是直线前行的轴流风，旋转扩散的旋流风，供燃烧的煤风以及少量直行的中心风,气体从四条通道分别进入后汇合流出。结构较复杂，不知该如何入手，还请指教 pentou.jpg  pentou2.jpg |
