S翰墨书香木虫 (小有名气)
|
[求助]
ICEM周期性网格设置
|

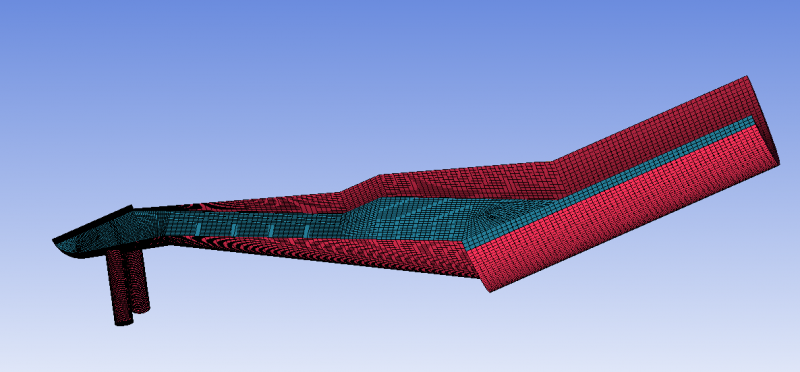

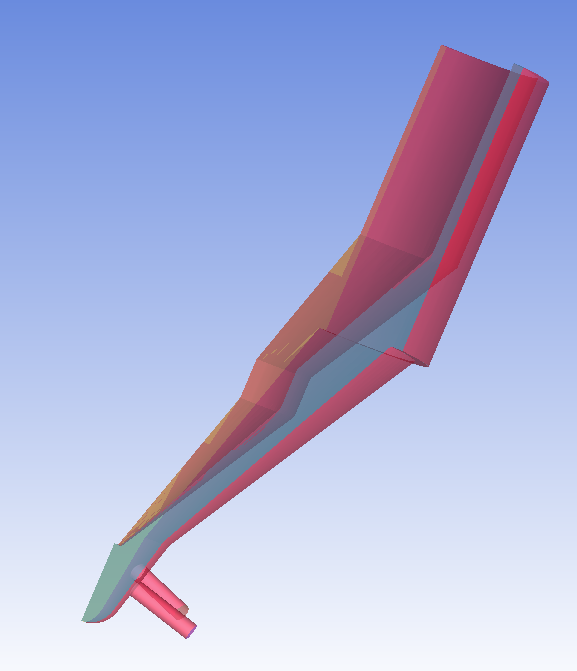

请教高手，小弟在ICEM中画了喷嘴的四分之一以便节省计算时间（如图1），在划分周期性网格最后网格检查的时候提示如下错误（如图2）。周期性网格定义如下，block之前先在全局中定义周期性，基准点，旋转角度等，之后划分block，并且创建周期性点（中间旋转轴上的点连续单击两次创建），最后形成网格，检查网格时候就会报错，提示周期性边界有问题。画分的结构性网格，两边节点数应该是对应相等的。（如图3），最后导出网格，求解器选择fluent_V6 1.PNG  2.PNG  3.PNG |
