[交流] ansys热应力边界约束 已有1人参与

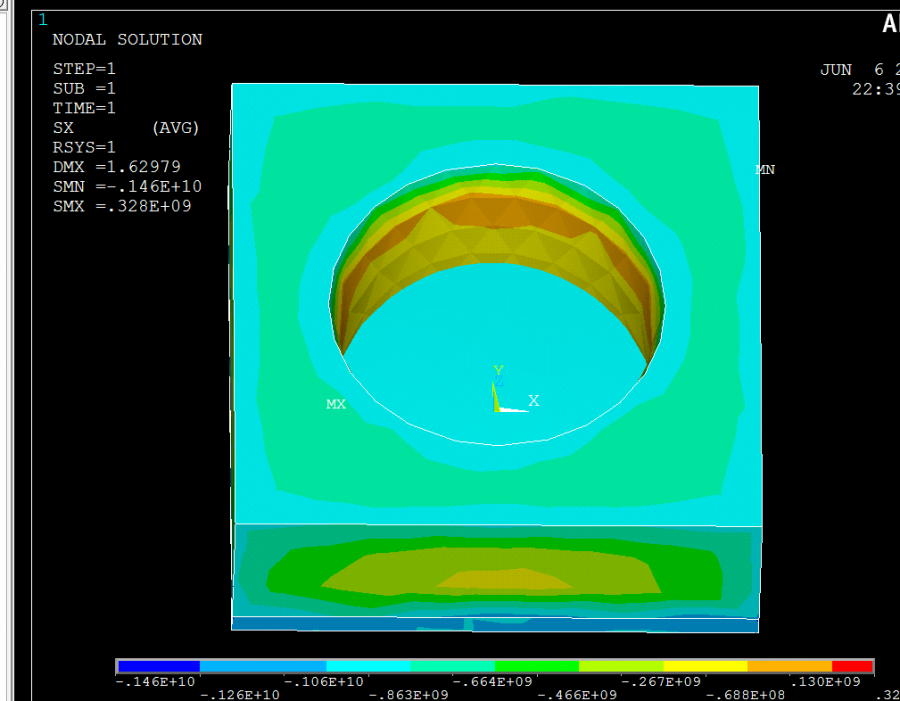

求助各位大神，钱币比较少，只有这么多，真心求助。。。如题，下面图1这样的两中材料，热膨胀系数不一样，施加400度恒温，referce温度为25度，计算热应力改怎么施加约束，下图图2为只施加侧面的约束为0，图3施加侧面，顶面，底面都为0后的径向应力分布，两个都没有对内部边界面施加约束，两个应力差距有点大，而且施加其他的不一样，差距也挺大，该怎么施加呢？好愁啊，毕业论文要仿真啊。。谢谢看帖的人，请帮下忙，感谢！

ansys热应力边界约束
图1


ansys热应力边界约束-1
图2


ansys热应力边界约束-2
图3
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-06-06 22:58:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
施加约束条件，要看你的实际约束情况是什么样的，不能自己随便设想一些约束条件。 约束条件不同，结果也必然不一样，相差很大也不奇怪。
  比如说，如果你的设备是自由状态的，由于可以自由膨胀，应力将是最小的；如果固定一个表面，则这个表面附近的应力会大于其他部分；一般情况，固定的部分越多，固定部位的应力会越大。
　所以，你首先要弄清楚你的设备是如何安装固定的，然后才能选择合适的约束条件。
赞一下(2人) 回复此楼
2楼2016-06-07 08:17:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风的叶

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by shgao20 at 2016-06-07 08:17:37
施加约束条件，要看你的实际约束情况是什么样的，不能自己随便设想一些约束条件。 约束条件不同，结果也必然不一样，相差很大也不奇怪。
  比如说，如果你的设备是自由状态的，由于可以自由膨胀，应力将是最小的； ...

首先非常非常感谢你的回复；您的意思我知道了，我看别人仿的这个结构，都是只加底面约束，中间节点设置为0约束，我现在是先仿别人的，不知道别人这么设有什么原因吗？看了好几篇硕士论文的两层结构仿真热应力都是这样设的，不清楚我是否需要这么设置呢，他们也没说出原因，再次感谢您的回帖。。
赞一下 回复此楼
3楼2016-06-07 09:04:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你还是没有说明你的模型的实际安装 (支持) 情况，所以无法分析。

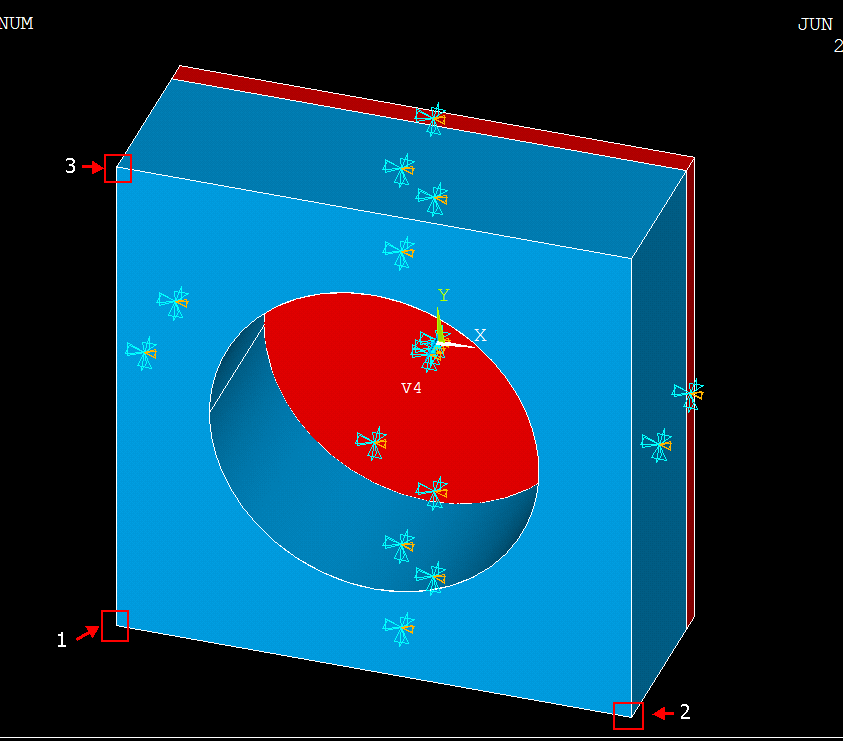

  假设你的设备是自由状态的，可以按如下办法设置约束：下图中：
  http://muchongimg.xmcimg.com/dat ... _1465347597_705.png
    分别对  3 个点施加约束 (按照你的图中的坐标系)：
    点 1 约束：  Ux, Uy, Uz    (约束模型的 Ux, Uy, Uz)
    点 2 约束：  Uy, Uz    (与点 1 一起，约束模型的 ROTz, ROTy)
    点 3 约束：  Uz    (与点 1 一起，约束模型的 ROTx))
ansys热应力边界约束-3
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : w114h2294249_1465224896_994.png
    • 2016-06-08 08:57:00, 40.51 K
4楼2016-06-08 09:07:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风的叶

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by shgao20 at 2016-06-08 09:07:17
你还是没有说明你的模型的实际安装 (支持) 情况，所以无法分析。
  假设你的设备是自由状态的，可以按如下办法设置约束：下图中：
  http://muchongimg.xmcimg.com/data/bcs/2016/0608/w114h3644138_1465347597_7 ...

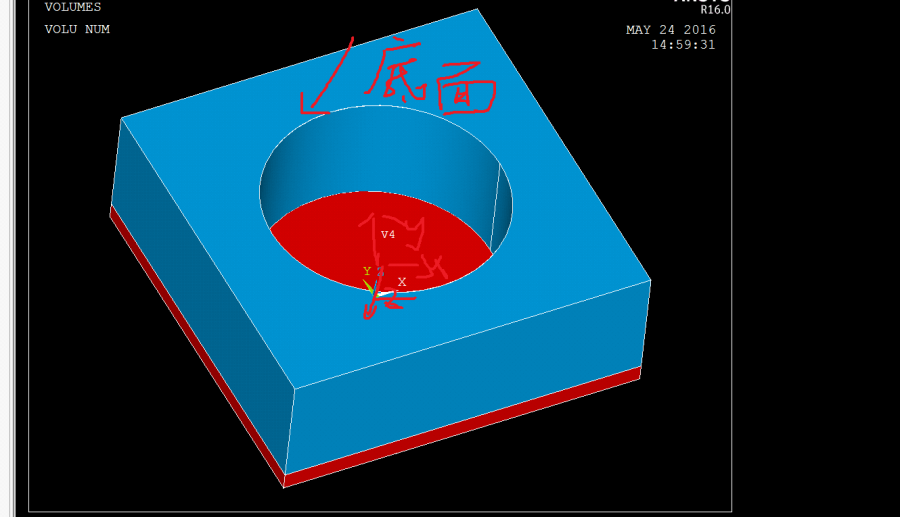

再次感谢您的回复！上次问了导师说，目前大多数是底面约束住，那针对这种情况我是对底面直接施加ux,uy,uz为0的约束就可以吗？按照您上面的约束方式，有没有什么更好的方法，仿真结果更符合实际呢，模型图如下，上表面为底面，需施加约束，谢谢您的回复,端午节快乐哈~
ansys热应力边界约束-4
模型图
赞一下 回复此楼
5楼2016-06-08 15:51:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你一直说要使分析结果符合实际，但却一直没有提供你的设备的实际安装 (支持) 情况，那么怎么回答你呢？
  既然你的导师提供了办法，就按你导师说的去做就行了。
赞一下(1人) 回复此楼
6楼2016-06-09 12:40:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

随风的叶

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by shgao20 at 2016-06-09 12:40:36
你一直说要使分析结果符合实际，但却一直没有提供你的设备的实际安装 (支持) 情况，那么怎么回答你呢？
  既然你的导师提供了办法，就按你导师说的去做就行了。

不管怎么说，非常感谢您的回复~我导师只知道实际安装时底面约束，他不清楚ansys该怎么设置，所以我想请教下您，对于上述情况的底面约束在ansys该怎么加呢？打扰您了，再次感谢您~端午节快乐~
赞一下 回复此楼
7楼2016-06-09 13:31:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
实际情况底面是如何约束的？
比如说：是整个底面被粘结到另一个物体 (架子) 或地面上？或通过几个螺钉固定在另一个物体或地面上？或底面的一部分与另一个物体粘结或螺钉固定？等等。
实际情况不同，需要施加的约束条件也不同。如果你对底面施加完全约束，靠近底面处的变形很小，而应力会比较大。
赞一下(2人) 回复此楼
8楼2016-06-10 09:18:07
