helloadg新虫 (初入文坛)
|
[求助]
有没有做过ansys结晶器内热力耦合模拟的？求助啊，如何实现结晶器壁对铸坯的约束作用
|

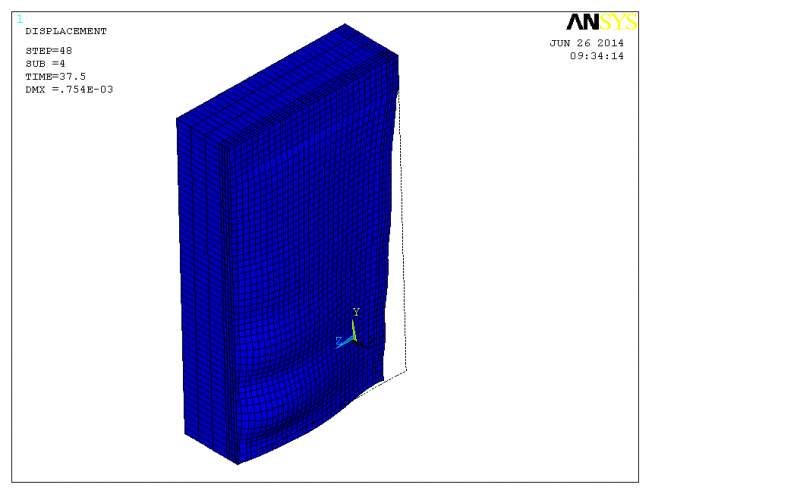

我做的三维 板坯结晶器内 温度场和 应力场的 耦合 采用 间接耦合方法。取四分之一模拟 ，温度场 加载的边界稍微有点复杂 温度变化比较大，在做应力计算时 对称面采用全约束，与结晶器 接触面 不知道如何处理，如果 与结晶器接触面 采用 自由表面 无约束，计算出的结果 自由面 宽面 是膨胀的 窄面是收缩的 但应该都收缩才对 ，与实际不相符，如何 约束 铸坯宽面 不穿透结晶器 ，如果对结晶器 建模 铸坯面与 结晶器面 建立 接触单元 计算 老是不收敛 单元结构破坏 但是热应变 量 很小才对 只有零点几毫米的位移变化 但是 还是出现单元结构破坏 不收敛 计算中 出现 大量的There are n small equation solver pivot terms 这种小主元警告 求大神帮忙 我应该如何实现 铸坯 与结晶器接触面的约束 让他 只能收缩 不能膨胀 膨胀就会被约束。也就是 实现 单向 位移 约束 比如 只约束x负方向 可以 运动 而正方向不能运动。如何实现 弄了 好长时间了 也找不到 办法 求 求帮忙啊 就只有这点金币了 全给了 求帮助 计算完后变形放大五十倍效果图.jpg |
