[求助] FLUENT气固固三相流化床模拟,加入第三相后床内原有颗粒被吹走 已有1人参与

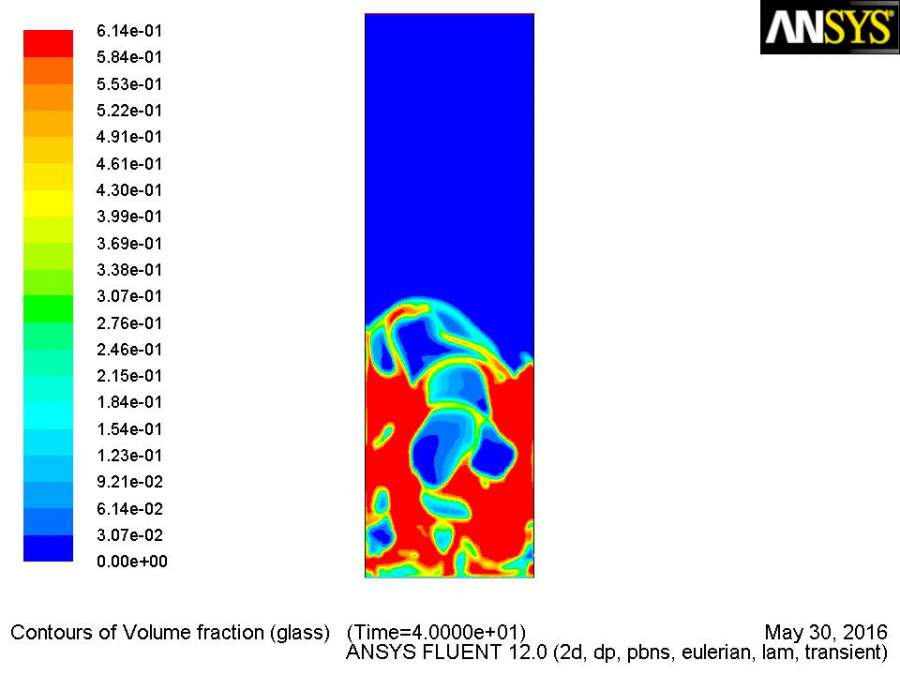

气固固三相流化床模拟,首先获得稳定的气固两相流场,如下图为粗颗粒固相1的体积分布

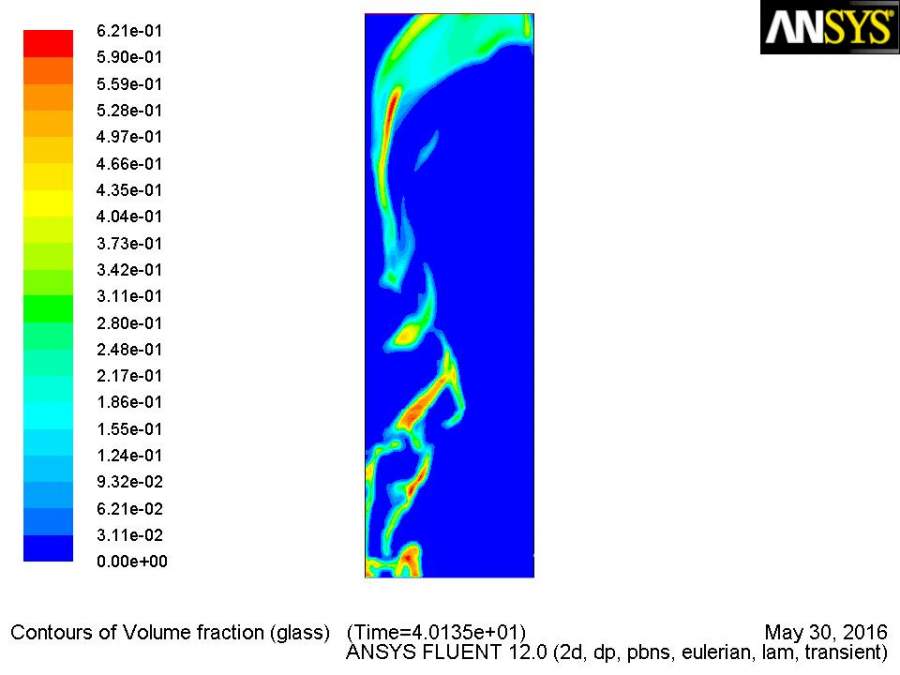

随后从侧壁面加入第三相固体(细颗粒固相2),计算几步后发现粗颗粒固相1被吹走了,如下图为粗颗粒固相1的体积分布所示

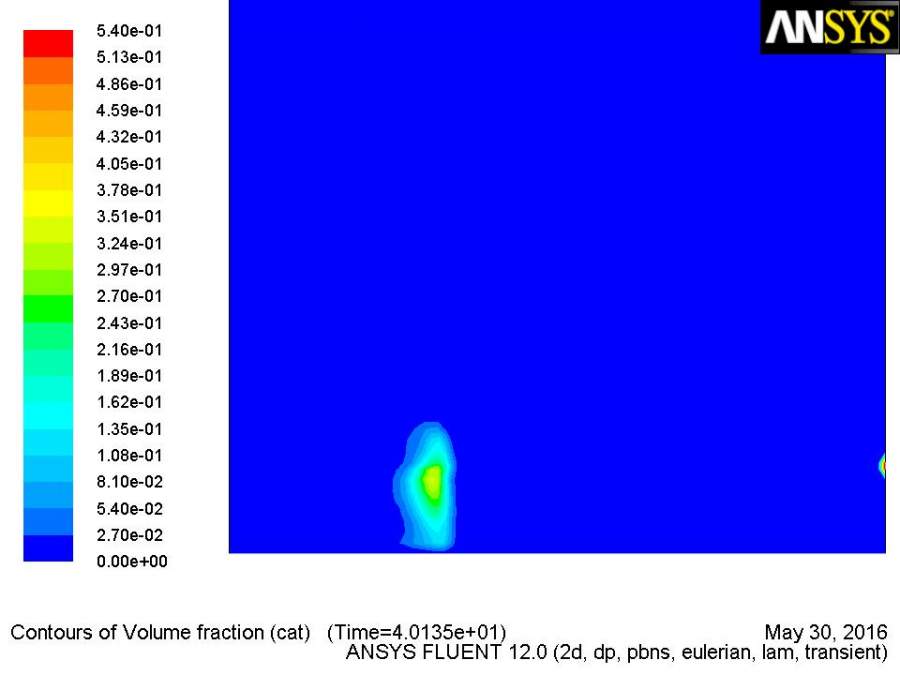

如下图细颗粒固相2的体积分布也出现异常

流化气速以及侧壁气速均不超过两种颗粒的带出速度。暂时找不出问题所在,求指点,多谢。@wuming524
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)

感谢参与,应助指数 +1
本帖内容被屏蔽

2楼2016-05-30 22:26:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freeloop

银虫 (初入文坛)

引用回帖:
2楼: Originally posted by shimgmg at 2016-05-30 22:26:52
我这里看不到图啊

重新添加了下图片,请问能看到了吗?
FLUENT气固固三相流化床模拟,加入第三相后床内原有颗粒被吹走


FLUENT气固固三相流化床模拟,加入第三相后床内原有颗粒被吹走-1


FLUENT气固固三相流化床模拟,加入第三相后床内原有颗粒被吹走-2

3楼2016-05-30 22:47:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
freeloop: 金币+10, 有帮助, 虽然没什么用,但是感谢回答。 2016-06-03 09:29:28
本帖内容被屏蔽

4楼2016-05-30 23:00:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freeloop

银虫 (初入文坛)

引用回帖:
4楼: Originally posted by shimgmg at 2016-05-30 23:00:44
出口设置时候可以设置固相回流,另外壁面条件wall设置时候选择reflect

多谢,但是出口边界调整过并没有用。另,壁面条件按照文献设置,气相无滑移,固相部分滑移,麻烦请问选择reflect是什么意思?
5楼2016-05-30 23:21:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shimgmg

禁虫 (著名写手)

本帖内容被屏蔽

6楼2016-05-31 11:41:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freeloop

银虫 (初入文坛)

引用回帖:
6楼: Originally posted by shimgmg at 2016-05-31 11:41:17
reflect是离散相模型里面的边界条件,就是颗粒接触wall时类似反弹...

原来如此 用的欧拉-欧拉模型计算 所以没有设置过颗粒相
7楼2016-05-31 12:21:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yun1995

新虫 (初入文坛)

请问您的问题解决了吗?  我的课题有些根你的相似 不知可否能加个QQ给我一些指导? 517807093

发自小木虫IOS客户端
8楼2018-06-26 23:35:58
