[求助] 固定床气固反应的fluent模拟

请问：固定床气固反应（固体为负载型金属小颗粒）用fluent模拟采用什么模型比较合适？是将小颗粒画出来（固体颗粒堆积且量多，网格基本无法画），还是用选用欧拉模型？

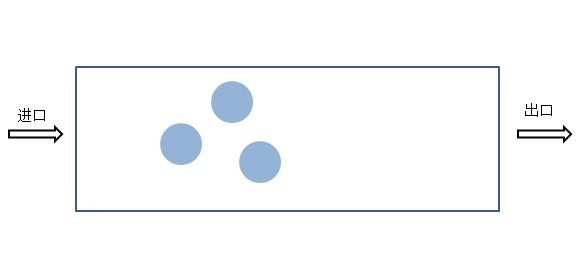

   另外固定床.jpg（先简单画三个小颗粒试试）这个图如何画出网格？颗粒内部为固体区域，与外部有热量交换，壁面上有化学反应存在，请各位大侠说明如何画网格？

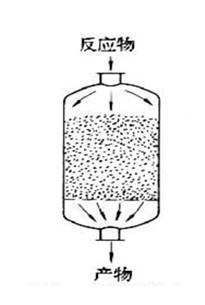

固定床



固定床小颗粒
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
将科学向更深更细的方向延伸
1楼 2012-04-16 11:05:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

六本木

新虫 (小有名气)

【答案】应助回帖

★
zhangguangping: 金币+1, 感谢交流！ 2012-05-09 16:56:21
引用回帖:
4楼: Originally posted by 水中燕子 at 2012-04-17 15:25:29:
多孔介质本身是不参与反应的，这样我选择参与反应的material中如何设置这些物质？

对于这块我没有具体做过，但是你可以把研究对象定在气体上，化学反应以源项的形式添加至气体的守恒方程中
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

水中燕子
5楼2012-04-18 13:23:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水中燕子

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 六本木 at 2012-04-17 14:51:46:
试一下多孔介质模型，设置可以参考user‘s guide

多孔介质本身是不参与反应的，这样我选择参与反应的material中如何设置这些物质？
赞一下(1人) 回复此楼
将科学向更深更细的方向延伸
4楼2012-04-17 15:25:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sunnyboy

禁虫 (正式写手)
本帖内容被屏蔽
2楼2012-04-17 08:42:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六本木

新虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
zhangguangping: 金币+2, 谢谢应助！ 2012-05-09 16:56:03
试一下多孔介质模型，设置可以参考user‘s guide
赞一下 回复此楼
3楼2012-04-17 14:51:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水中燕子

新虫 (初入文坛)
祈求各位的解答啊~~~~
赞一下 回复此楼
将科学向更深更细的方向延伸
6楼2012-04-19 14:33:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

030301029

捐助贵宾 (正式写手)

【答案】应助回帖

★ ★
zhangguangping: 金币+2, 谢谢指教！ 2012-05-09 16:56:40
不需要画催化剂颗粒的网格，那样，是fluent模拟不了，那就是围观模拟了。
可以考虑采用多孔介质模型处理催化剂。
理论采用欧拉模型可以处理催化剂，但是颗粒的悬浮，怎么处理？倒是一个难题。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

水中燕子
7楼2012-05-09 10:54:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水中燕子

新虫 (初入文坛)
送鲜花一朵
引用回帖:
7楼: Originally posted by 030301029 at 2012-05-09 10:54:20:
不需要画催化剂颗粒的网格，那样，是fluent模拟不了，那就是围观模拟了。
可以考虑采用多孔介质模型处理催化剂。
理论采用欧拉模型可以处理催化剂，但是颗粒的悬浮，怎么处理？倒是一个难题。

但是问题是这不是催化剂颗粒，这是反应物的一种，采用多孔介质的话，能否将气体与此介质发生反应呢？需要加什么类型的宏去定义UDF？
赞一下 回复此楼
将科学向更深更细的方向延伸
8楼2012-05-10 09:28:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水中燕子

新虫 (初入文坛)
送鲜花一朵
引用回帖:
5楼: Originally posted by 六本木 at 2012-04-18 13:23:56:
对于这块我没有具体做过，但是你可以把研究对象定在气体上，化学反应以源项的形式添加至气体的守恒方程中

你说的这句好很有启发，但是您能再提出一些见解吗？化学反应你什么源项的形式加到守恒方程中？包括反应速率、传热、传质，，另外如果选用颗粒作为多孔介质的话，那能否看出颗粒上组分的变化呀？
赞一下 回复此楼
将科学向更深更细的方向延伸
9楼2012-05-10 09:33:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水中燕子

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 030301029 at 2012-05-09 10:54:20:
不需要画催化剂颗粒的网格，那样，是fluent模拟不了，那就是围观模拟了。
可以考虑采用多孔介质模型处理催化剂。
理论采用欧拉模型可以处理催化剂，但是颗粒的悬浮，怎么处理？倒是一个难题。

对采用欧拉模型的话，将固相的速度定义为0，是可以实现颗粒的固定的
赞一下 回复此楼
将科学向更深更细的方向延伸
10楼2012-05-10 09:35:53
