[求助] fluent-颗粒的速度及瞬态坐标 已有1人参与

各位大神:小弟做的是3D流化床气固两相流动,用的是fluent里面的欧拉-欧拉双流体模型,瞬态计算过程,里面也没有涉及到任何DPM模型以及injection。想问一下如何获取这上万个的固体颗粒在某一时刻三个方向(u,v,w)的速度呢?不想用速度矢量图进行描述,想得到每个颗粒某一时刻的三维速度具体的数据,该如何获得呢?难道还要使用udf函数吗?udf又是怎么编辑呢?万望得到大家的指点!  跪谢!!
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
小味儿: 金币+10, ★★★很有帮助 2015-10-15 21:12:47
无法得到每一个颗粒的动量信息。因为欧拉模型中不计算单一颗粒的运动行为
2楼2015-10-15 14:20:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小味儿

至尊木虫 (职业作家)

引用回帖:
2楼: Originally posted by 死天 at 2015-10-15 14:20:34
无法得到每一个颗粒的动量信息。因为欧拉模型中不计算单一颗粒的运动行为

您好,也就是说欧拉模型得不到具体每一个颗粒的相关信息,因为把它当做了拟流体来对待。如果是欧拉-拉格朗日下的dpm模型或者dem模型就可以得到颗粒的空间位置了呗。

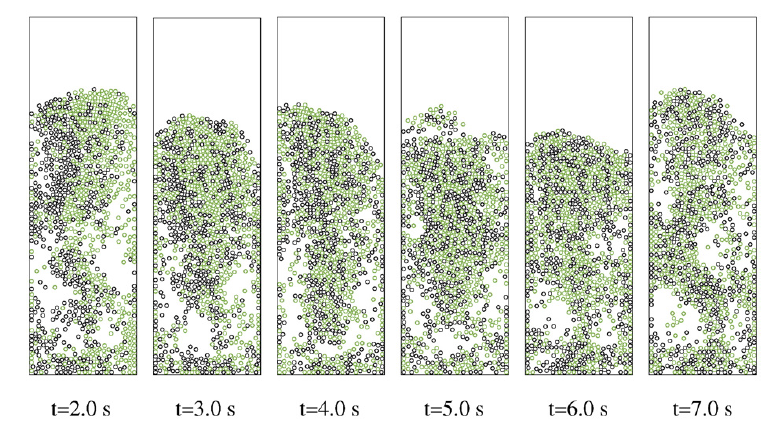

  但我们现在做的是欧拉欧拉,想得到如图的情况咋办呢?就是想用具体的不同颜色的球形颗粒来进行可视化体现,不用体积云图,该如何实现如图的模拟图片呢?求您指点。(注:我们没有试验,就无法进行相机拍照了)
fluent-颗粒的速度及瞬态坐标

3楼2015-10-15 21:21:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东岳流体

新虫 (小有名气)

引用回帖:
3楼: Originally posted by 小味儿 at 2015-10-15 21:21:26
您好,也就是说欧拉模型得不到具体每一个颗粒的相关信息,因为把它当做了拟流体来对待。如果是欧拉-拉格朗日下的dpm模型或者dem模型就可以得到颗粒的空间位置了呗。
  但我们现在做的是欧拉欧拉,想得到如图的情况 ...

impossible
CFD中国http://cfd-china.com
4楼2015-10-15 22:14:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

引用回帖:
3楼: Originally posted by 小味儿 at 2015-10-15 21:21:26
您好,也就是说欧拉模型得不到具体每一个颗粒的相关信息,因为把它当做了拟流体来对待。如果是欧拉-拉格朗日下的dpm模型或者dem模型就可以得到颗粒的空间位置了呗。
  但我们现在做的是欧拉欧拉,想得到如图的情况 ...

图里的颗粒相图是基于DEM计算得到的,而不是欧拉模型
5楼2015-10-16 09:04:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

引用回帖:
3楼: Originally posted by 小味儿 at 2015-10-15 21:21:26
您好,也就是说欧拉模型得不到具体每一个颗粒的相关信息,因为把它当做了拟流体来对待。如果是欧拉-拉格朗日下的dpm模型或者dem模型就可以得到颗粒的空间位置了呗。
  但我们现在做的是欧拉欧拉,想得到如图的情况 ...

另外再说明一下,基于欧拉模型和拟热动能理论的颗粒直径相对计算域和网格来说不能过大,因为要被作为拟流体计算。

因此想要用图片来表现单一颗粒的在颗粒群中的运动行为是没有科学依据的。

一般我们都是用颗粒群的宏观行为来进行分析对比。
6楼2015-10-16 09:06:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

king930394

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by 死天 at 2015-10-16 09:06:30
另外再说明一下,基于欧拉模型和拟热动能理论的颗粒直径相对计算域和网格来说不能过大,因为要被作为拟流体计算。

因此想要用图片来表现单一颗粒的在颗粒群中的运动行为是没有科学依据的。

一般我们都是用颗 ...

请问颗粒粒径与网格的比例,会落在哪个值上,才是合理有效的计算法呢?
7楼2015-10-22 12:52:11
