版块导航: 正在加载中...

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

>论坛更新日志 (377)
>基金申请 (289)
>导师招生 (124)
>虫友互识 (110)
>休闲灌水 (107)
>招聘信息布告栏 (98)
>有奖起名 (77)
>能源 (30)
>电化学 (25)
>环境 (25)
>考博 (15)
>论文投稿 (7)
>教师之家 (6)
>硕博家园 (5)
>找工作 (5)
>博后之家 (4)

返回列表

405096682

金虫 (小有名气)

应助: 1 (幼儿园)
金币: 282.2
红花: 1
帖子: 274
在线: 54小时
虫号: 4131685
注册: 2015-10-10
专业: 流体力学

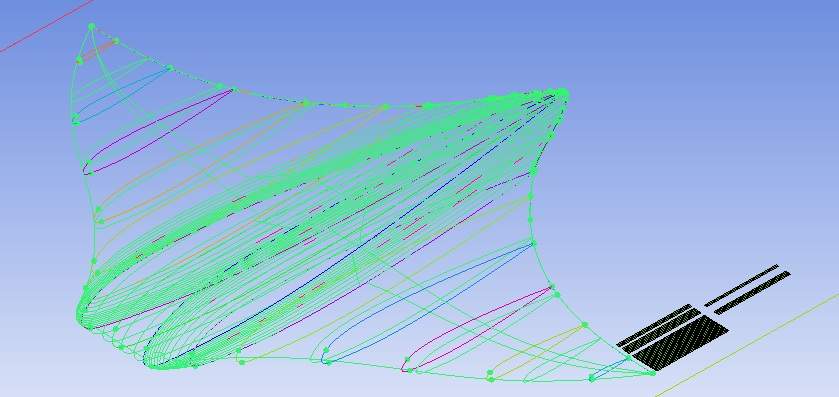

[求助] ICEM划分网格，用Determinant2x2x2检查负网格如图，怎么破已有4人参与

模型是对称的，可是负网格只出现在一侧。检查association没有问题。请大神看看，从那些角度可以消除负网格。


回复此楼

» 猜你喜欢

怎么看青基中了没有啊已经有6人回复
国社科又开始会评了，不知道这次命运如何已经有11人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有3人回复
售SCI文章，我:8O.5.5.1O.54,科目全,可十急已经有3人回复
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急已经有3人回复
售SCI文章，我:8O.5.5.1O.54,科目全,可十急已经有3人回复
有多少人是今天查系统知道结果的？已经有19人回复
基金未中，这种答复是模板吗？已经有7人回复
哪位高人中了，把查询到的截图贴出来让我看看，让我长长见识已经有7人回复
面上意见出来了已经有23人回复

» 本主题相关价值贴推荐，对您同样有帮助:

能用ICEM或者MESH划分网格，然后做FLUENT流场分析吗？已经有5人回复
求助各位大哥大姐，这个几何用ICEM如何划分BLOCK，谢谢了（ICEM网格）已经有2人回复
workbench进入icem划分网格，划完后返回wkRetrying at higher relevance 已经有1人回复
一种多通道圆环结构，该如何用ICEM划分网格，求指教已经有1人回复
一种多通道圆环结构，该如何用ICEM划分网格，求指教已经有0人回复
iCEM 结构网格，这种内嵌式几何体如何划分网格呀? 已经有13人回复
求助螺旋管的网格划分详细步骤，用icem和 gambit ，包括建模过程。上传视频更好已经有7人回复

1楼 2016-04-20 21:23:29

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

回帖支持 ( 显示支持度最高的前 50 名 )

笄蛭涡虫分裂

铁虫 (小有名气)

应助: 8 (幼儿园)
金币: 38.8
红花: 1
帖子: 88
在线: 56.7小时
虫号: 4276948
注册: 2015-12-09
专业: 工程热物理相关交叉领域

【答案】应助回帖

感谢参与，应助指数 +1

可以发给我，我喜欢调网格

赞一下(4人)

回复此楼

» 本帖已获得的红花（最新10朵）

405096682

7楼2016-04-21 20:59:04

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

jiachaolis

铜虫 (小有名气)

应助: 7 (幼儿园)
金币: 184.1
红花: 2
帖子: 134
在线: 51.5小时
虫号: 3307685
注册: 2014-07-04
性别: GG
专业: 动力学与控制

【答案】应助回帖

感谢参与，应助指数 +1

是不是画轴对称图形，X坐标有负值，导致体积为负

赞一下(1人)

回复此楼

付出就会有收获

6楼2016-04-21 17:42:25

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

笄蛭涡虫分裂

铁虫 (小有名气)

应助: 8 (幼儿园)
金币: 38.8
红花: 1
帖子: 88
在线: 56.7小时
虫号: 4276948
注册: 2015-12-09
专业: 工程热物理相关交叉领域

引用回帖:

12楼: Originally posted by 笄蛭涡虫分裂 at 2016-04-22 18:38:46
1.三维应该用3*3*3检查
2.发现没有负网格，但是网格质量非常差

用2*2*2也可以
你看看Angle和Aspect ratio的质量都非常差，把这两个质量提上去才行

赞一下(1人)

回复此楼

13楼2016-04-22 18:43:56

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

莫口

金虫 (正式写手)

应助: 10 (幼儿园)
金币: 1298.4
散金: 900
红花: 5
帖子: 368
在线: 118.4小时
虫号: 1325874
注册: 2011-06-18
性别: GG
专业: 流体力学

【答案】应助回帖

建议你把飞行器模型作个简化：把尾部的台阶用两个短一点的面连接起来。
这种处理在翼形计算中用得比较多，对计算影响不太大，但网格质量会提高很多。

此外，机翼端面也没作处理，建议作个Y形剖分，质量也应该会提高一些。

赞一下(1人)

回复此楼

卑鄙是卑鄙者的通行证，高尚是高尚者的墓志铭。

18楼2016-04-25 14:42:13

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

普通回帖

405096682

金虫 (小有名气)

应助: 1 (幼儿园)
金币: 282.2
红花: 1
帖子: 274
在线: 54小时
虫号: 4131685
注册: 2015-10-10
专业: 流体力学

用Cblock画的网格

赞一下

回复此楼

2楼2016-04-20 21:25:26

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

haoshuai641

木虫 (正式写手)

应助: 128 (高中生)
金币: 5346.9
红花: 13
帖子: 950
在线: 174.7小时
虫号: 3557109
注册: 2014-11-24
性别: GG
专业: 流体力学

【答案】应助回帖

感谢参与，应助指数 +1

能不能把文件传上来，可能是对称过程出了问题，具体不好说。

赞一下

回复此楼

人生得意须尽欢

3楼2016-04-21 12:30:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

405096682

金虫 (小有名气)

应助: 1 (幼儿园)
金币: 282.2
红花: 1
帖子: 274
在线: 54小时
虫号: 4131685
注册: 2015-10-10
专业: 流体力学

引用回帖:

3楼: Originally posted by haoshuai641 at 2016-04-21 12:30:49
能不能把文件传上来，可能是对称过程出了问题，具体不好说。

前辈的联系方式留一下

发自小木虫Android客户端

赞一下

回复此楼

4楼2016-04-21 12:34:24

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

lgh544212821

金虫 (著名写手)

应助: 6 (幼儿园)
金币: 450.8
散金: 3402
红花: 7
帖子: 1384
在线: 384.6小时
虫号: 2337471
注册: 2013-03-11
性别: GG
专业: 工程热力学

有可能是关联有可能是节点设置

发自小木虫Android客户端

赞一下

回复此楼

上研的路很长也很短

5楼2016-04-21 14:21:00

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

405096682

金虫 (小有名气)

应助: 1 (幼儿园)
金币: 282.2
红花: 1
帖子: 274
在线: 54小时
虫号: 4131685
注册: 2015-10-10
专业: 流体力学

引用回帖:

7楼: Originally posted by 笄蛭涡虫分裂 at 2016-04-21 20:59:04
可以发给我，我喜欢调网格

前辈联系方式能不能留一下，我发给你

发自小木虫Android客户端

赞一下

回复此楼

8楼2016-04-22 15:44:24

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

405096682

金虫 (小有名气)

应助: 1 (幼儿园)
金币: 282.2
红花: 1
帖子: 274
在线: 54小时
虫号: 4131685
注册: 2015-10-10
专业: 流体力学

引用回帖:

3楼: Originally posted by haoshuai641 at 2016-04-21 12:30:49
能不能把文件传上来，可能是对称过程出了问题，具体不好说。

怎么把文件传上来呢

赞一下

回复此楼

9楼2016-04-22 15:48:20

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

405096682

金虫 (小有名气)

应助: 1 (幼儿园)
金币: 282.2
红花: 1
帖子: 274
在线: 54小时
虫号: 4131685
注册: 2015-10-10
专业: 流体力学

引用回帖:

3楼: Originally posted by haoshuai641 at 2016-04-21 12:30:49
能不能把文件传上来，可能是对称过程出了问题，具体不好说。

高级回复有

赞一下

回复此楼

» 本帖附件资源列表

欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
附件 1 : chengpinforicem_hebing_pingyipingmian_Ctext.prj

2016-04-22 15:49:37, 8.71 K

附件 2 : chengpinforicem_hebing_pingyipingmian_Ctext.atr

2016-04-22 15:49:38, 1.41 K

附件 3 : chengpinforicem_hebing_pingyipingmian_Ctext.fbc

2016-04-22 15:49:38, 310 bytes

附件 4 : chengpinforicem_hebing_pingyipingmian_Ctext.fbc_old

2016-04-22 15:49:38, 307 bytes

附件 5 : chengpinforicem_hebing_pingyipingmian_Ctext.blk

2016-04-22 15:49:39, 118.32 K

附件 6 : chengpinforicem_hebing_pingyipingmian_Ctext.tin

2016-04-22 15:49:40, 1.04 M

10楼2016-04-22 15:49:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

相关版块跳转我要订阅楼主 405096682 的主题更新

返回列表

最具人气热帖推荐 [查看全部]		作者	回/看	最后发表

[基金申请] 国社科又开始会评了，不知道这次命运如何 +7	雨打竹帘 2026-08-30	11/550	2026-08-31 23:16 by hittle2008
[找工作] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3	EZ67DG6CvcKL 2026-08-31	3/150	2026-08-31 22:23 by o3EMxHUAQDtS
[基金申请] 投票: 有多少人是今天查系统知道结果的？ +17	爱看书的可乐 2026-08-26	19/950	2026-08-31 21:30 by xiangy672
[基金申请] 哪位高人中了，把查询到的截图贴出来让我看看，让我长长见识 +6	yuleib84 2026-08-26	7/350	2026-08-31 19:46 by 鱼翔浅底1
[基金申请] 中青基了要发朋友圈吗？ +7	349506619 2026-08-28	7/350	2026-08-31 13:39 by 冼亮淀粉酶
[基金申请] 29号明天会评吗 +4	笨笨唐 2026-08-28	4/200	2026-08-31 09:30 by huixian257
[基金申请] 为什么到现在没收到通知？ +5	tannykie 2026-08-29	5/250	2026-08-30 21:05 by purplejack
[基金申请] 我就是申请一个面上项目而已，这评审意见是按照杰青的条件评的吧？ +6	gouxfjh 2026-08-28	11/550	2026-08-30 07:57 by gouxfjh
[基金申请] 国自然面上复盘~欢迎讨论 (金币+15) +15	晴天加油 2026-08-26	16/800	2026-08-29 18:28 by symmetry
[基金申请] 2026年叶企孙基金 +4	bud_bud 2026-08-27	7/350	2026-08-29 07:23 by foolishmani
[基金申请] 系统查不到 +11	董八千 2026-08-26	11/550	2026-08-28 18:06 by Leogzhya
[基金申请] 基金系统什么内容也没有 30+4	winsaint 2026-08-27	9/450	2026-08-28 11:06 by maolC
[基金申请] 为什么国际(地区)合作与交流项目没有放榜？ 10+3	majunge000 2026-08-26	11/550	2026-08-27 08:42 by 北京莱茵编辑
[基金申请] 2026年8月25日国自然放榜前突然收到列入评审专家邮件，有关系吗？ +25	木水思豆 2026-08-25	28/1400	2026-08-26 14:53 by draco1987
[基金申请] 为什么国自然不能直接公布 +4	bjdxyxy 2026-08-26	4/200	2026-08-26 13:12 by qingmu1201
[基金申请] 国合里面能看到了 +7	一怀馨秋 2026-08-26	7/350	2026-08-26 11:23 by zhaosm1982
[基金申请] 项目信息和经费信息在系统里都可以看到了 +6	wittyboy 2026-08-26	14/700	2026-08-26 10:55 by wittyboy
[基金申请] 国合可查了 +3	paperzjh 2026-08-26	3/150	2026-08-26 10:41 by LemmonTr
[基金申请] 今天务委会开完了，明天出结果吗 +19	angus9576 2026-08-25	23/1150	2026-08-26 10:03 by zp519
[基金申请] 牛来！米来！面来！ +8	beefly 2026-08-26	8/400	2026-08-26 08:37 by xuzhipiao

24小时热门版块排行榜

[求助] ICEM划分网格，用Determinant2x2x2检查负网格如图，怎么破 已有4人参与

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

【答案】应助回帖

» 本帖已获得的红花（最新10朵）

【答案】应助回帖

【答案】应助回帖

【答案】应助回帖

» 本帖附件资源列表

[求助] ICEM划分网格，用Determinant2x2x2检查负网格如图，怎么破已有4人参与
