[求助] gambit划分网格问题 已有1人参与

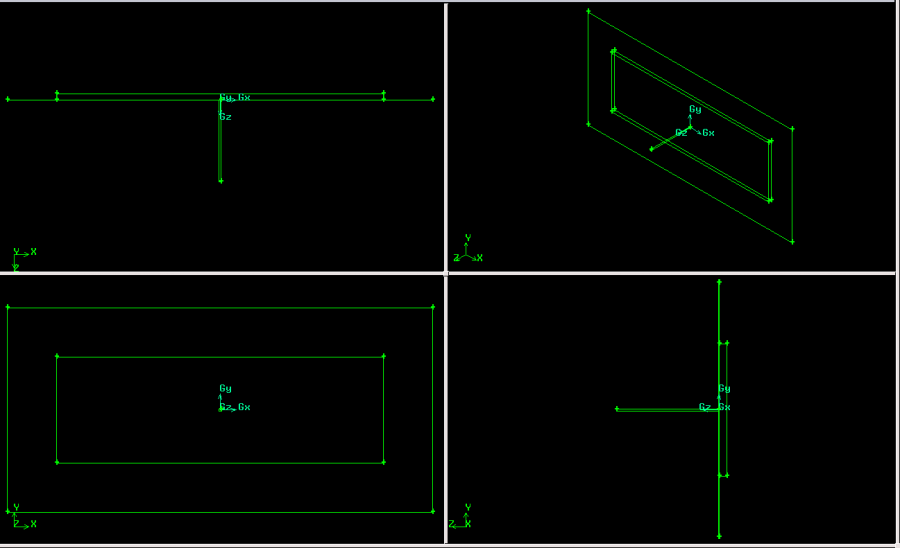

如图，该模型由细圆柱和两个长方体组成，流体由细圆柱的顶锻进入，从中间的很薄的间隙（只有0.025mm）流出，如何划分有效的网格gambit划分网格问题
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1-1.dbs
    • 2016-04-18 22:35:41, 1 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-04-19 08:59:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

倔强的石头12

新虫 (初入文坛)
引用回帖:
1楼: Originally posted by 倔强的石头12 at 2016-04-19 08:59:39
如图，该模型由细圆柱和两个长方体组成，流体由细圆柱的顶锻进入，从中间的很薄的间隙（只有0.025mm）流出，如何划分有效的网格1-1.dbs

EZ8_TB[5ERRB54GHCH0V0_H.png...

顶一下

发自小木虫IOS客户端
2楼2016-04-19 22:51:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

倔强的石头12

新虫 (初入文坛)
自顶 @wuming524

发自小木虫IOS客户端
回复此楼
3楼2016-04-19 22:51:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

忆水寒

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
倔强的石头12: 金币+5 2016-05-03 09:06:10
划分为6个体
圆柱被切为3个（上层，中间被长方体1切割，下层被长方体2切割）
长方体1然后被长方体2切割

首先画中间网格，铺两层，然后画圆柱上下层
长方体1很薄，铺两层

1-3是最终网格，最大扭矩度0.412，7万的网格
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : dbs.rar
    • 2016-04-21 11:19:31, 3.68 M
有些事情不是看到希望才去坚持，而是坚持了才会看到希望
4楼2016-04-21 11:25:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

倔强的石头12

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 忆水寒 at 2016-04-21 11:25:09
划分为6个体
圆柱被切为3个（上层，中间被长方体1切割，下层被长方体2切割）
长方体1然后被长方体2切割

首先画中间网格，铺两层，然后画圆柱上下层
长方体1很薄，铺两层

1-3是最终网格，最大扭矩度0.412， ...

首先，谢谢你的帮助，但是是不是版本不一样，我的gambit打开上面什么也没有，我的版本是2.2.30，其次圆柱是和长方体1接触，并没有贯穿两个长方体
赞一下 回复此楼
5楼2016-04-21 19:12:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

忆水寒

金虫 (小有名气)
引用回帖:
5楼: Originally posted by 倔强的石头12 at 2016-04-21 19:12:12
首先，谢谢你的帮助，但是是不是版本不一样，我的gambit打开上面什么也没有，我的版本是2.2.30，其次圆柱是和长方体1接触，并没有贯穿两个长方体...

应该是版本的问题，我的是2.4.6版本
赞一下 回复此楼
有些事情不是看到希望才去坚持，而是坚持了才会看到希望
6楼2016-04-21 20:10:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

倔强的石头12

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 忆水寒 at 2016-04-21 11:25:09
划分为6个体
圆柱被切为3个（上层，中间被长方体1切割，下层被长方体2切割）
长方体1然后被长方体2切割

首先画中间网格，铺两层，然后画圆柱上下层
长方体1很薄，铺两层

1-3是最终网格，最大扭矩度0.412， ...

你好，你前几天给我划分过网格，我对网格的参数设置还有疑问，请问能不能把gambit的jou文件发过来让我看看啊
赞一下 回复此楼
7楼2016-05-03 09:36:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

忆水寒

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 倔强的石头12 at 2016-05-03 09:36:49
你好，你前几天给我划分过网格，我对网格的参数设置还有疑问，请问能不能把gambit的jou文件发过来让我看看啊...

jou文件我没有保留
赞一下 回复此楼
有些事情不是看到希望才去坚持，而是坚持了才会看到希望
8楼2016-05-03 20:14:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

倔强的石头12

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 忆水寒 at 2016-05-03 20:14:04
jou文件我没有保留...

请问，“长方体1很薄，铺两层”，两层在哪里设置
赞一下 回复此楼
9楼2016-05-03 21:40:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

忆水寒

金虫 (小有名气)
引用回帖:
9楼: Originally posted by 倔强的石头12 at 2016-05-03 21:40:51
请问，“长方体1很薄，铺两层”，两层在哪里设置...

inter count
回复此楼
有些事情不是看到希望才去坚持，而是坚持了才会看到希望
10楼2016-05-04 21:10:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
