小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 腐蚀防护 » 氧化锌防腐测试
121/2返回列表12下一页
查看: 1682  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

沈娟1990

铜虫 (初入文坛)

[求助] 氧化锌防腐测试 已有1人参与

我是电化学小白，最近在做氧化锌防腐。阻抗测试方法是参考的文献上的，如下：
The cleaned steel specimens (1 cm2) were exposed to the 3.50 wt% NaCl solutions without and with X NPs for different immersion times.  The test was performed by IM6e electrochemical workstation (Zahner-Electrik, Germany) in a three electrode cell including steel specimen as working electrode, platinum as counter electrode and saturated Hg/HgO as reference electrode. The frequency range and perturbation of the measurements were 10 kHz-100 mHz and±10 mV, respectively.

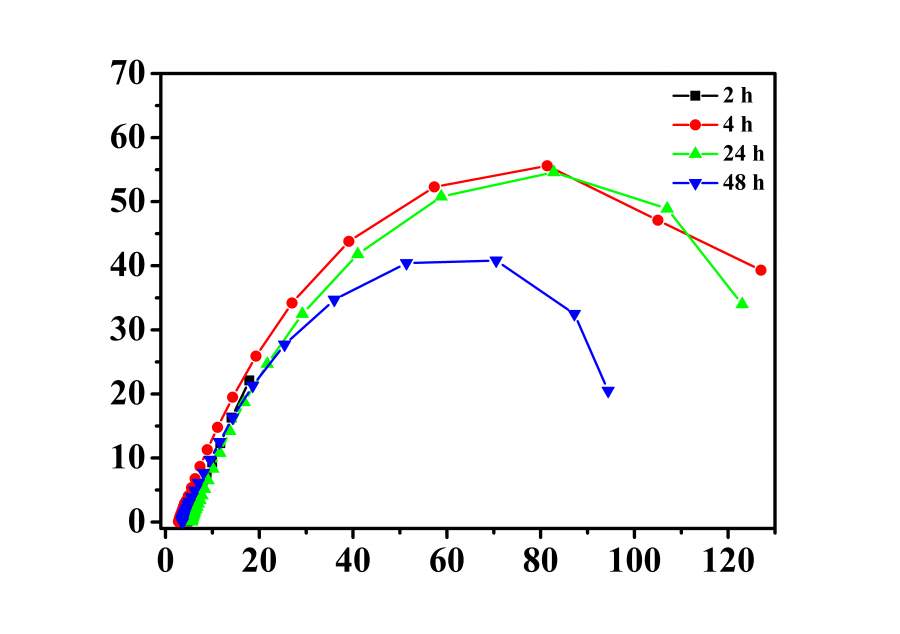

但是测试结果和文献中的数据在横纵坐标上有差异。图1为我测的数据。
文献上半圆的半径大概1000左右，而我测的才100左右。
想请教大神：我这样的数据有问题吗？

氧化锌防腐测试
回复此楼

» 猜你喜欢
用心做每件事！
1楼 2016-04-10 19:27:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
沈娟1990: 金币+10, ★有帮助 2016-04-13 09:15:09
阻抗曲线形状大体相同是好事，阻抗数值的比较需要比较归一化的数值而不是你测出的数值。所谓归一化的阻抗数值是指将测得的阻抗数值除以电极面积（暴露到溶液中的表观面积）。严格地，应该使用实际有效表面，对普通平板电极，用表观表面积也就可以了。只有考虑了电极表面后的阻抗数据，才有比较价值。
赞一下(4人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2016-04-11 16:17:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cxl318

铜虫 (小有名气)
如果单位没错，证明你的涂层耐蚀性不如文献

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

沈娟1990
3楼2016-04-10 20:10:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
8楼: Originally posted by 沈娟1990 at 2016-04-13 10:43:06
谢谢您耐心的回答！
我的工作电极是碳钢电极，浸入大小为的长2cm×宽1cm×厚0.5cm。那么我的表观面积就是0.5cm2吗？
另外对电极我是用的铂丝。我之前看别人说：对电极的面积与工作电极表观面积有联系，是这样吗？ ...

你的电极不是多孔的话，表观面积应该是2*1cm^2。
对电极大小会影响工作电极电极表面的电场分布的均匀性，一般要求对电极的表面不小于工作电极面积的2-3倍。你用Pt丝作对电极肯定是不合适的，但也不至于导致测得的阻抗数值小一个数量级。你用Pt片作对电极才能排除对电极的面积过小导致的影响。
  你的问题狠可能是电极本身就必须活泼，或者，电极封装有问题（电极引线与电极都暴露到溶液中），好好检查制样过程吧。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

沈娟1990
Themoreamanlearns,themoreheknowshisignorance!
9楼2016-04-13 11:16:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
10楼: Originally posted by 沈娟1990 at 2016-04-13 14:11:01
关于您是提出的：电极本身就必须活泼，或者，电极封装有问题（电极引线与电极都暴露到溶液中）。我的理解是：
我的工作电极就是直接定制的碳钢块（长4cm×宽1cm×厚0.5cm），只不过在测试前会用砂纸进行打磨，然后 ...

关键的问题，你如果将工作电极夹子与碳钢样品电极连接的？正规的测试需要将碳钢样品包埋，露出一个表面与电解液接触，最简单的办法也得用环氧胶密封碳钢电极，只露出一个表面与溶液接触，如果你不是这样做的话，测试的数据变动大，没有太大的比较意义。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

沈娟1990
Themoreamanlearns,themoreheknowshisignorance!
11楼2016-04-13 15:26:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

cxl318

铜虫 (小有名气)
注意坐标的单位！

发自小木虫Android客户端
回复此楼

» 本帖已获得的红花（最新10朵）

沈娟1990
2楼2016-04-10 20:10:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沈娟1990

铜虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by cxl318 at 2016-04-10 20:10:03
注意坐标的单位！

单位都是ohm。自己很疑惑
赞一下 回复此楼
用心做每件事！
4楼2016-04-11 10:40:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沈娟1990

铜虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by cxl318 at 2016-04-10 20:10:55
如果单位没错，证明你的涂层耐蚀性不如文献

可是我现在几乎算是在重复文献的作法，但数据要小十倍啊。不懂为啥
赞一下 回复此楼
用心做每件事！
5楼2016-04-11 10:42:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cxl318

铜虫 (小有名气)
楼上回答的不错！

发自小木虫Android客户端
回复此楼
7楼2016-04-11 18:38:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沈娟1990

铜虫 (初入文坛)
引用回帖:
6楼: Originally posted by Jackcd12 at 2016-04-11 16:17:03
阻抗曲线形状大体相同是好事，阻抗数值的比较需要比较归一化的数值而不是你测出的数值。所谓归一化的阻抗数值是指将测得的阻抗数值除以电极面积（暴露到溶液中的表观面积）。严格地，应该使用实际有效表面，对普通平 ...

谢谢您耐心的回答！
我的工作电极是碳钢电极，浸入大小为的长2cm×宽1cm×厚0.5cm。那么我的表观面积就是0.5cm2吗？
另外对电极我是用的铂丝。我之前看别人说：对电极的面积与工作电极表观面积有联系，是这样吗？
我在重复文献的测试方法，但测试结果和文献不一样，是不是因为对电极的表面积与工作电极的表面积不吻合，导致这样的测试结果？
赞一下 回复此楼
用心做每件事！
8楼2016-04-13 10:43:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沈娟1990

铜虫 (初入文坛)
送红花一朵
引用回帖:
9楼: Originally posted by Jackcd12 at 2016-04-13 11:16:30
你的电极不是多孔的话，表观面积应该是2*1cm^2。
对电极大小会影响工作电极电极表面的电场分布的均匀性，一般要求对电极的表面不小于工作电极面积的2-3倍。你用Pt丝作对电极肯定是不合适的，但也不至于导致测得的 ...

关于您是提出的：电极本身就必须活泼，或者，电极封装有问题（电极引线与电极都暴露到溶液中）。我的理解是：
我的工作电极就是直接定制的碳钢块（长4cm×宽1cm×厚0.5cm），只不过在测试前会用砂纸进行打磨，然后用丙酮洗，再烘干。我看文献中用碳钢电极的也是这样前处理，不知道这样做可以吗？
电极的封装：导线是直接从工作站引出来的导线（并没有引其他导线），电极暴露在溶液中的大小（长2cm×宽1cm×厚0.5cm）。
我这样的解释，除了您认为的对电极的问题，我还可以从那些方面检查自己的测试过程？
谢谢您！
赞一下 回复此楼
用心做每件事！
10楼2016-04-13 14:11:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
