ansys施加重力后的问题 已有5人参与
|

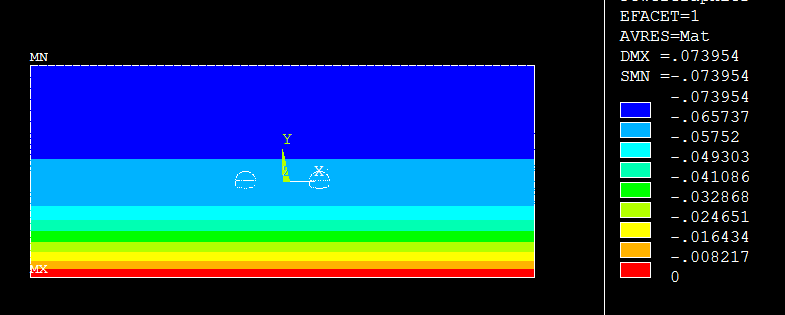

各位大神，我施加了重力后地层y方向位移量增大的太多，求大神指正，说明一下问题所在 跪谢！ R7DQ%J2~D7YOWY(Q)HV(VRD.png |
回复此楼» 猜你喜欢
有多少人是今天查系统知道结果的？
已经有17人回复
-
国自然面上复盘~欢迎讨论
已经有11人回复
-
为什么资助数各大高校都创新高，自己申请怎么就这么难
已经有7人回复
-
基金未中，这种答复是模板吗？
已经有6人回复
-
看板上这么多中的，有点像50人群里49个人都是骗子的那种感觉……
已经有6人回复
-
导师吐槽：我怎么摊上了这么个极品研究生！
已经有6人回复
-
青基如何破局
已经有4人回复
-
基金不中，共勉
已经有8人回复
-
怎么看青基中了没有啊
已经有5人回复
-
梦想
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 用ANSYS做桩土共同作用分析
已经有5人回复
- ANSYS做地下洞室开挖，施加初始地应力后，开挖计算不收敛
已经有2人回复
- ansys ls-dyna六辊冷轧薄板，板子没薄及上辊之间出现缝隙
已经有2人回复
- ansys吊装过程分析 如何做非线性 大神跪求
已经有3人回复
- 小女子跪求ANSYS高手看命令，只求顺利毕业
已经有11人回复
- ansys中beam3计算的一个问题
已经有3人回复
- ansys有限元分析教程
已经有3人回复
- ansys 加载求助
已经有3人回复
- 【求助】芯片在高过载应力下的受力仿真模拟
已经有0人回复
- 【求助】求助高手们，ANSYS中的重力怎么加啊？
已经有4人回复
2楼2016-03-27 15:14:15
|
您好 以下是我的计算地应力的命令流，可不可能是上部岩土体材料太软了呢？ !!!!!!!!添加边界条件!!!!!!! Csys,0 nsel,s,loc,x,150!选择x坐标是100的节点 nsel,a,loc,x,-150 d,all,ux nsel,s,loc,y,x-67 d,all,uy allsel,all acel,0,10,0!!!!加载重力 save !!!!!!!!施加重力!!!!!!! /solu !antype,static !time,1e-10!施加重力，缩短时间控制蠕变 cnvtol,f,5000,0.0005,0 cnvtol,u,10,0.001,2 pred,on lnsrch,on solc,on nropt,full,,off!牛顿拉普拉森处理 nlgeom,on !最好打开大变形选项 outres,all,all deltim,0.1,0.05,0.2 esel,s,type,,1 esel,a,type,,2 ekill,all allsel,all solve finish save |
3楼2016-03-27 17:12:49
4楼2016-03-27 18:54:50
5楼2016-03-27 18:56:51
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
6楼2016-03-28 07:33:17
蓝水卫士
木虫 (著名写手)
- 应助: 34 (小学生)
- 金币: 4193.2
- 散金: 363
- 红花: 14
- 帖子: 1218
- 在线: 548.8小时
- 虫号: 1158020
- 注册: 2010-11-29
- 性别: GG
- 专业: 固体力学
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
约束明显不对，土壤层的约束是很复杂的，你这样简单的约束肯定是不对的，要不就要取足够远的地方计算，然后截取你需要的边界… 发自小木虫Android客户端 |
7楼2016-03-29 09:18:41
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
如果你的长度单位是m，那么你的整个模型高度五六十米，那你下降和70mm，那是很正常的事！如果你的单位是mm，那么下降0.07mm也很正常！所以，你这是完全合理的… 发自小木虫Android客户端 |
8楼2016-03-29 09:38:23
