[求助]
ansys ls-dyna六辊冷轧薄板，板子没薄及上辊之间出现缝隙 已有1人参与
|
|

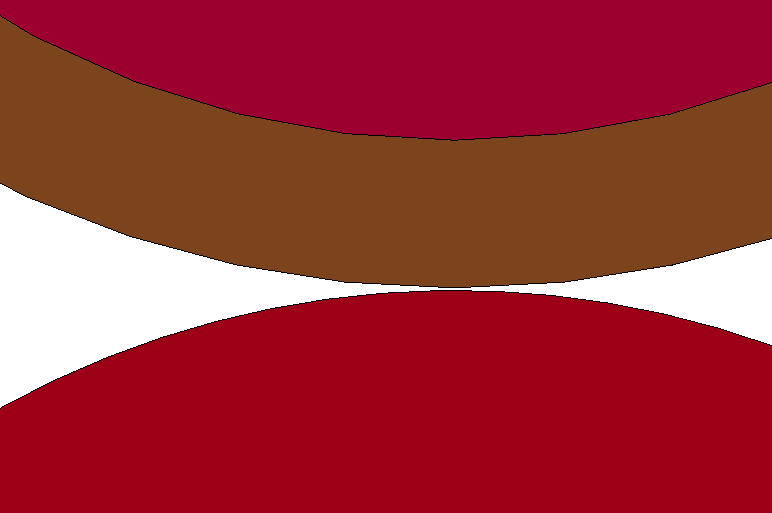

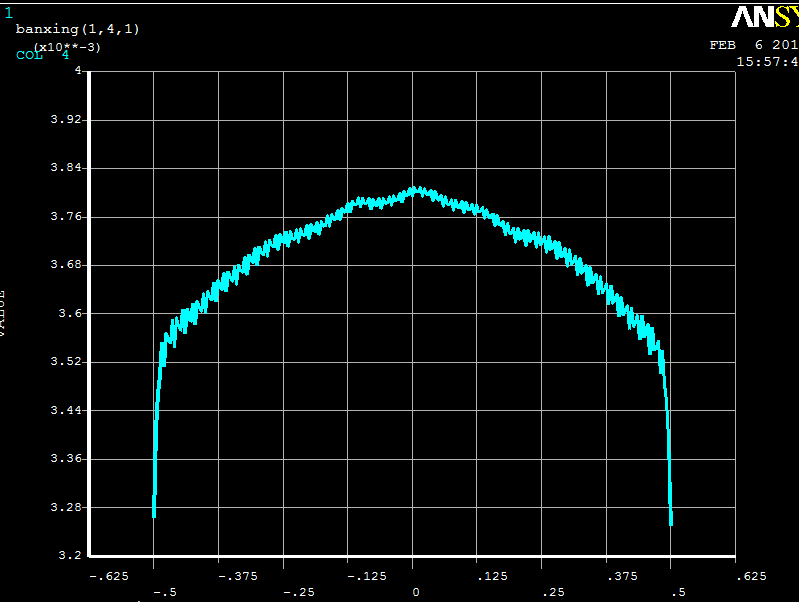

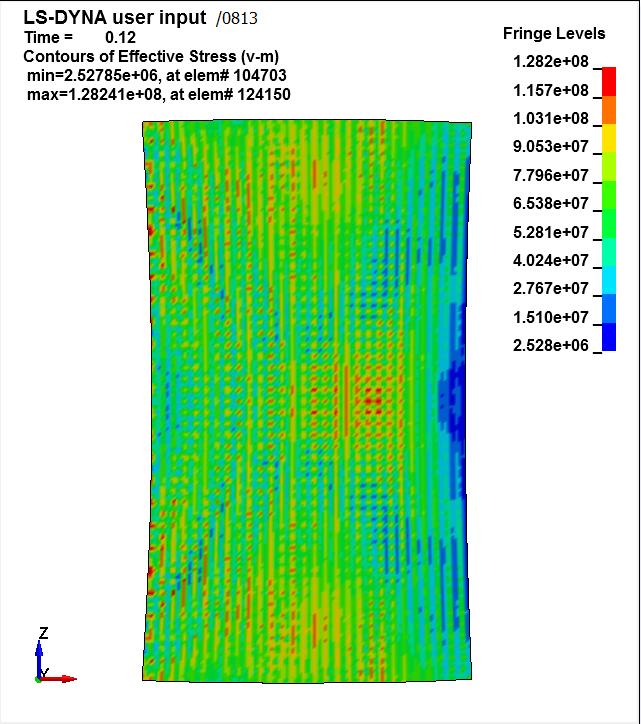

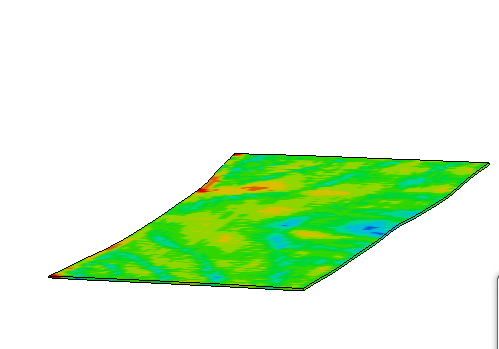

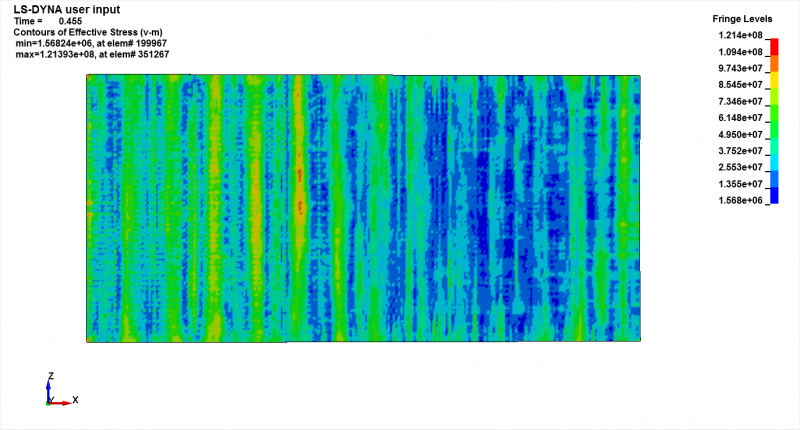

ansys ls-dyna模拟六辊冷轧薄板的问题 1.给定条件： 部件 材料 密度 弹性模量 泊松比 屈服强度 切线模量 轧件 弹塑性 7850kg/m3 2.1e5MPa 0.3 437MPa 13.7MPa 轧辊辊身 弹性 7850kg/m3 2.1e5MPa 0.3 轧辊辊颈 刚性 7850kg/m3 2.1e5MPa 0.3 上下支承辊约束所有平动，中间辊和工作辊因为要施加Y向弯辊力的原因，约束其x、z平动，然后将辊颈端面的y向约束。 2.轧制过程： 轧件以一定的初速度（6m/s）进入辊缝，首尾有前、后张力（100MPa）；工作辊辊颈施加角速度（对应线速度大小等于轧件速度6m/s）；工作辊和弯辊力的辊颈上施加一定的弯辊力（数值大概为180~300KN）。各接触之间采用库伦摩擦，取静摩擦系数0.3，动摩擦0.14。 3.仿真结果（没有施加弯辊力） 问题1：没有轧薄（单位系统是mm-kg-N，换成m-kg-N则不存在压不下，只是压下太小了，如问题2）。 问题2：最终厚度（3.2~3.8mm）与设定（4mm压下30%）差距过大，板子有明显的翘曲。下面是其某截面厚度曲线。 问题3：放大模型发现，过程中上工作辊与上中间辊、上中间辊与上支承辊之间有存在间隙的情况。但下部分轧辊不存在此问题。不知道是不是要考虑重力。  问题22.png  问题2.png  问题1.png  问题3.png  问题21.png |
