[求助] ICEM CFD网格划分 已有1人参与

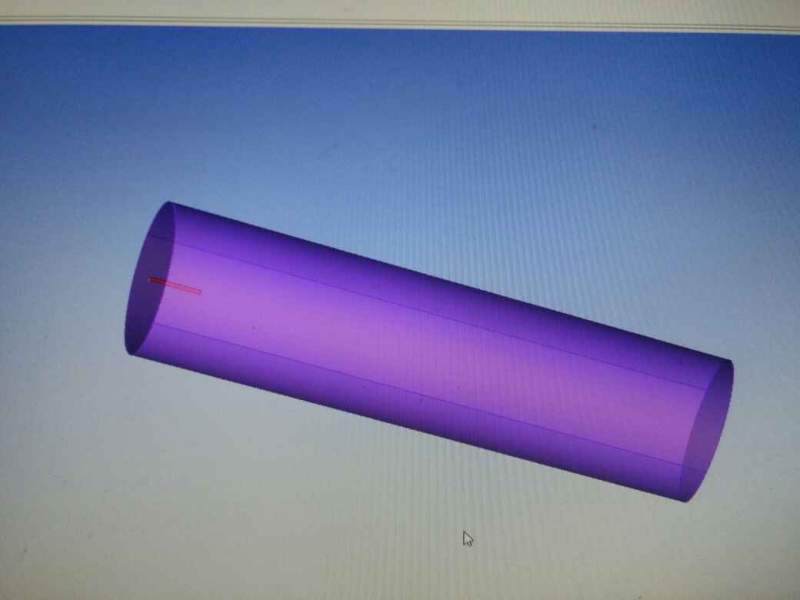

初学ICEM CFD,要画的模型如图,是带有圆柱形喷嘴的圆柱形釜,喷嘴尺寸很小,我想的是流体从喷嘴喷入釜内,所以喷嘴附近的网格要比较细,请各位大神指点啊,最好具体些!不胜感激!

ICEM CFD网格划分


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhao89765117

新虫 (初入文坛)

做两个O型剖分吧,里面的关联到喷嘴上,里面肯定很密的

» 本帖已获得的红花(最新10朵)

2楼2016-03-22 15:05:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浅浅笑王子

铁虫 (正式写手)

3楼2016-03-22 15:33:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

散漫守望

银虫 (正式写手)

O型剖分,网格密度有点大。
4楼2016-03-22 17:09:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

喵小贤

新虫 (小有名气)

送红花一朵
引用回帖:
2楼: Originally posted by zhao89765117 at 2016-03-22 15:05:01
做两个O型剖分吧,里面的关联到喷嘴上,里面肯定很密的

谢谢回复,是要把里面的小圆柱单独划出来O型剖分吗?

发自小木虫Android客户端
5楼2016-03-23 11:18:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

喵小贤

新虫 (小有名气)

引用回帖:
3楼: Originally posted by 浅浅笑王子 at 2016-03-22 15:33:54
做个轴对称的不行么

目前还不太懂利用对称性划网格

发自小木虫Android客户端
6楼2016-03-23 11:19:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

喵小贤

新虫 (小有名气)

引用回帖:
4楼: Originally posted by 散漫守望 at 2016-03-22 17:09:50
O型剖分,网格密度有点大。

希望大圆柱的网格密度不太大,但是小圆柱的网格密度大些

发自小木虫Android客户端
7楼2016-03-23 11:21:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浅浅笑王子

铁虫 (正式写手)

引用回帖:
6楼: Originally posted by 喵小贤 at 2016-03-23 11:19:40
目前还不太懂利用对称性划网格
...

就是一个平面,因为你的是模型是三维柱体

发自小木虫Android客户端
8楼2016-03-23 11:27:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

喵小贤

新虫 (小有名气)

引用回帖:
2楼: Originally posted by zhao89765117 at 2016-03-22 15:05:01
做两个O型剖分吧,里面的关联到喷嘴上,里面肯定很密的

亲,能不能说得更具体些,如何分块和关联?

发自小木虫Android客户端
9楼2016-03-28 10:27:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhao89765117

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
喵小贤: 金币+10, ★★★很有帮助 2016-03-30 16:27:52
做了一个简单的,你看看,你的小圆柱直径很小,中间的网格会很密,可能有更好的方法

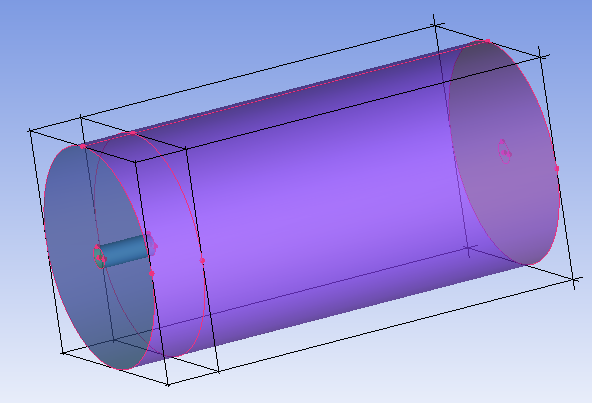

ICEM CFD网格划分-1
初始分块

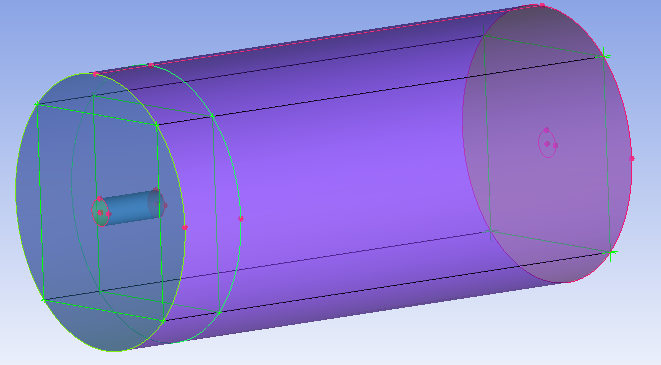

ICEM CFD网格划分-2
第一次关联对齐

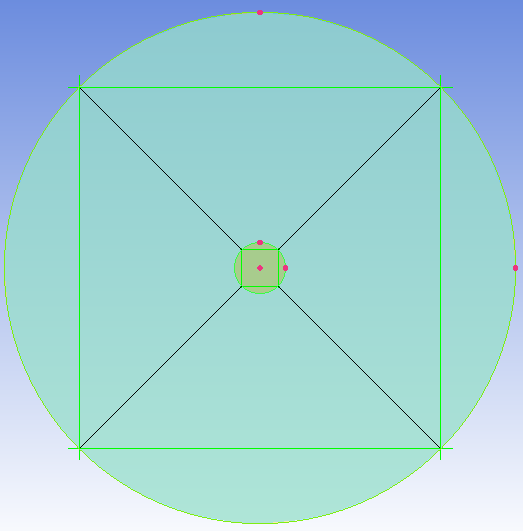

ICEM CFD网格划分-3
第一次O型剖分


ICEM CFD网格划分-4
第二次关联对齐

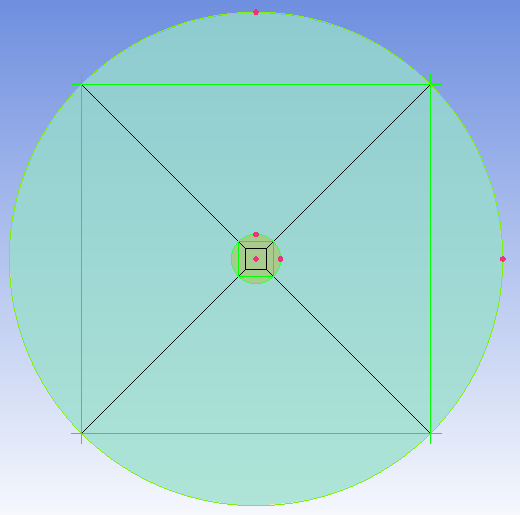

ICEM CFD网格划分-5
第二次O型剖分

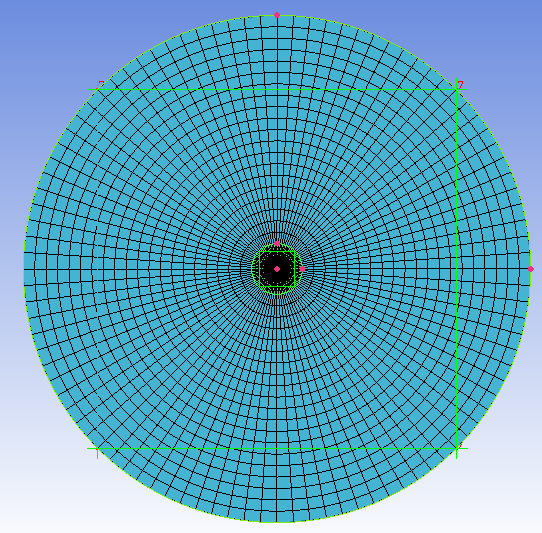

ICEM CFD网格划分-6
生成网格

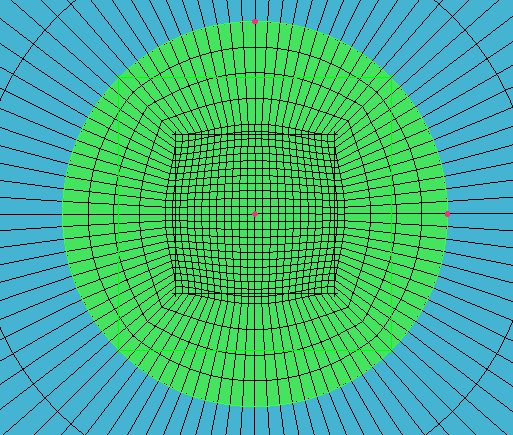

ICEM CFD网格划分-7
中心网格

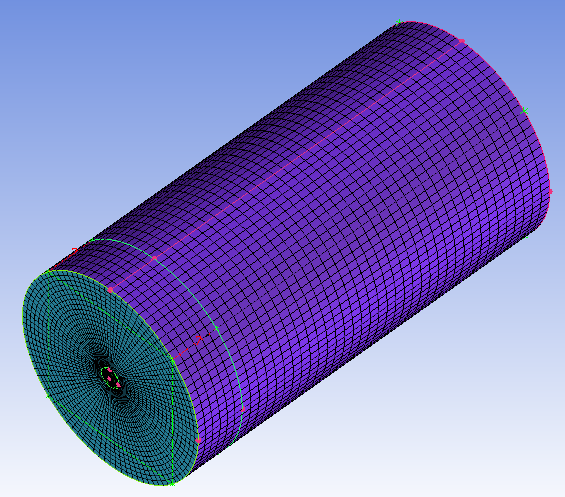

ICEM CFD网格划分-8
整体

» 本帖已获得的红花(最新10朵)

10楼2016-03-29 09:05:06
