[求助] 《ANSYS ICEM CFD网格划分技术实例详解》第四章弯管网格划分问题 已有3人参与

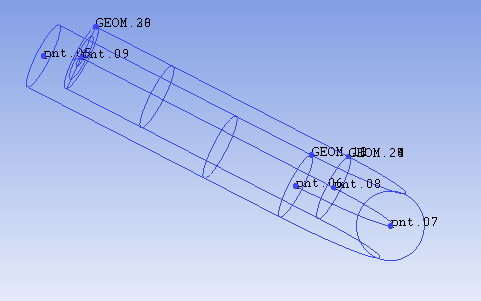

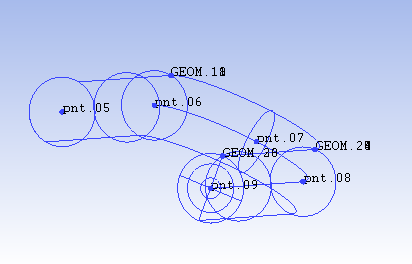

如图所示，我在ansys 15.0 中用《ANSYS ICEM CFD网格划分技术实例详解》中的例子划分网格，在创建surface过程中怎么也创建不了弯管入口的surface，出口的surface可正常创建，哪里出问题了，问题求大神指导小菜。

《ANSYS ICEM CFD网格划分技术实例详解》第四章弯管网格划分问题


《ANSYS ICEM CFD网格划分技术实例详解》第四章弯管网格划分问题-1
回复此楼

» 猜你喜欢
1楼 2014-12-03 23:09:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliang_601

捐助贵宾 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
把你的文件传上来，给看看那
赞一下 回复此楼
好男儿心怀像大海
2楼2014-12-05 08:47:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)
再创建一个呗
回复此楼
3楼2014-12-05 10:32:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buctlijia

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by luogangv at 2014-12-05 10:32:57
再创建一个呗

重新做了好几遍，都是按书上的步骤来的，但还是不行，肯定是某个环节出问题了，我是新手，自己查不到。
赞一下 回复此楼
4楼2014-12-05 13:05:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buctlijia

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by liliang_601 at 2014-12-05 08:47:10
把你的文件传上来，给看看那

我是按照书的步骤做的，做到创建进口与出口的哪一部，创建不了入口surface就没做下去了，麻烦你帮忙看一下，谢谢！
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : pipe.prj
    • 2014-12-05 13:08:36, 13.15 K
  • 附件 2 : pipe.tin
    • 2014-12-05 13:08:43, 19.3 K
5楼2014-12-05 13:09:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luogangv

木虫 (小有名气)

【答案】应助回帖

★ ★
buctlijia: 金币+2 2014-12-09 23:08:05
其实我也是新手，我自己试了一下，按书上的确实做不出，我又在入口建了一个圆周，再形成入口面。
赞一下 回复此楼
6楼2014-12-09 15:35:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buctlijia

铜虫 (初入文坛)
引用回帖:
6楼: Originally posted by luogangv at 2014-12-09 15:35:22
其实我也是新手，我自己试了一下，按书上的确实做不出，我又在入口建了一个圆周，再形成入口面。

这样啊，还是谢谢你。

[ 发自小木虫客户端 ]
赞一下 回复此楼
7楼2014-12-09 20:08:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

橙子皮爱辣椒

银虫 (小有名气)

【答案】应助回帖

★ ★
buctlijia: 金币+2, ★有帮助 2014-12-09 23:07:44
你可以先创建圆curve的surface，不要和他创建的顺序一样。至于究竟是为什么，我也不清楚。
赞一下 回复此楼
相遇，给予彼此一个最简单、温暖的拥抱。
8楼2014-12-09 21:59:26
