10楼: Originally posted by zhao89765117 at 2016-03-29 09:05:06
做了一个简单的，你看看，你的小圆柱直径很小，中间的网格会很密，可能有更好的方法

初始分块

第一次关联对齐

第一次O型剖分

第二次关联对齐

第二次O型剖分

生成网格

中心网格

整体
...

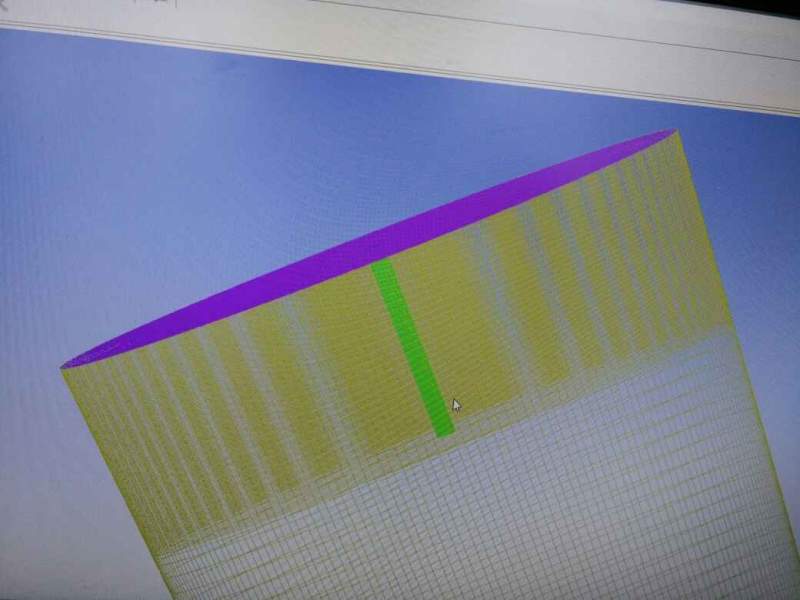

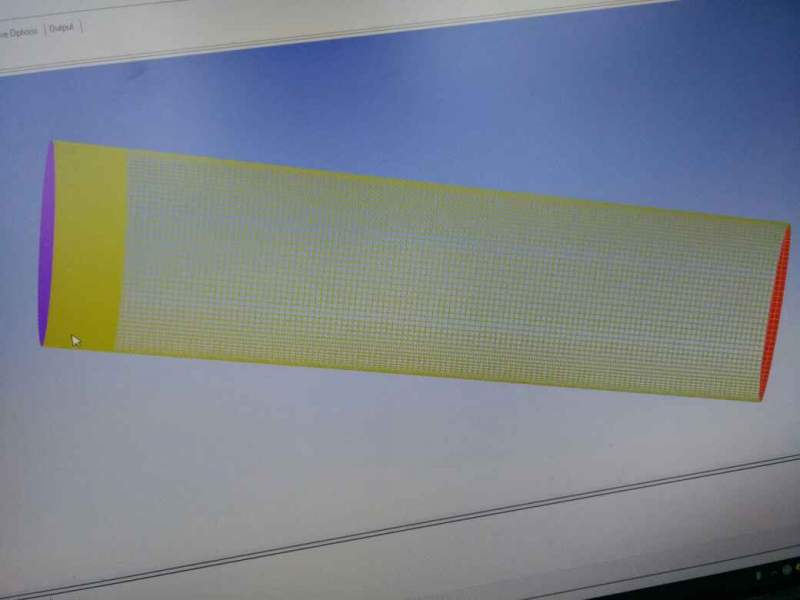

非常感谢你的回复，我照着你的方法画了网格，我对喷嘴进行网格加密，却使与喷嘴相同高度的周边网格也加密了，这是什么原因呢？另外再问一个低级问题，ICEM如何截图保存？
ICEM CFD网格划分


ICEM CFD网格划分-1



发自小木虫Android客户端
赞一下 回复此楼
11楼2016-03-30 16:26:59
