wfn画nbo轨道 求助
|
|

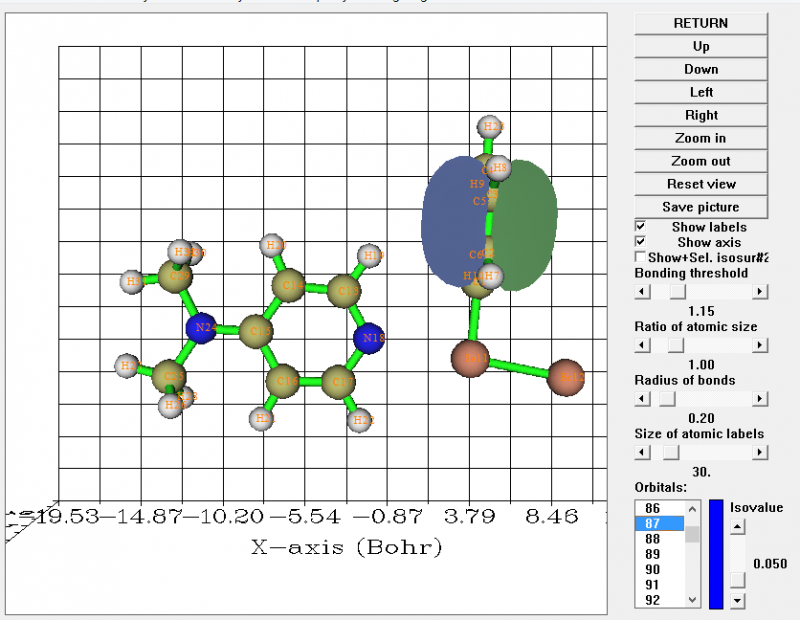

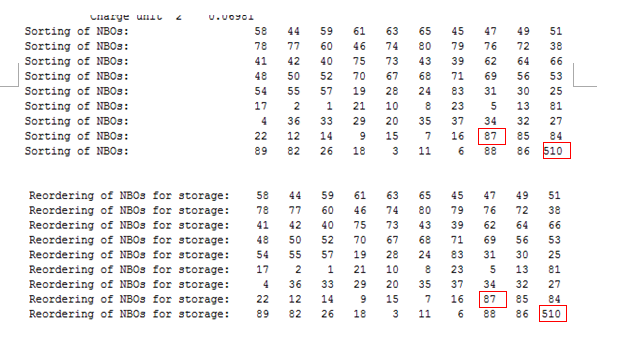

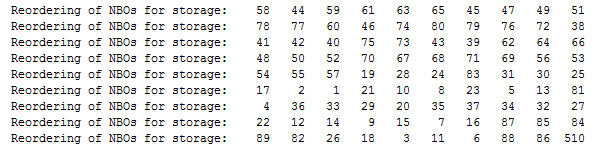

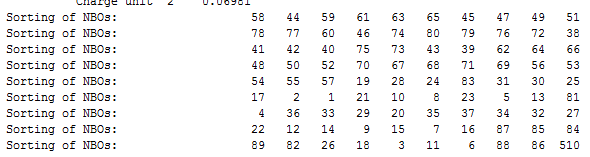

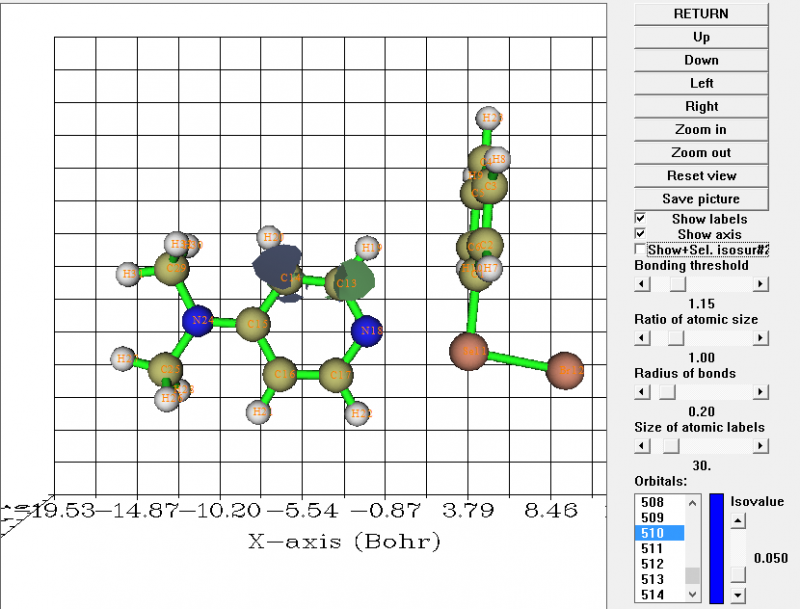

我想用wfn画nbo轨道。是参照使Sobereva写的《用Multiwfn绘制NBO及相关轨道 》里提到的方法，文中提到：“注意fch文件中的轨道编号和Gaussian的NBO 3.1模块(L607)显示的轨道编号不全一致，在存入fch文件时会进行重排，NBO模块输出信息末尾的Sorting of NBOs和Reordering of NBOs for storage部分显示的序号是重排前后的对应关系“。 我想画的是 87. LP ( 1) N 18 /510. BD*( 1)Se 11 -Br 12 E(2) =26.44 即 第 87号轨道 N的孤对电子与第 510 号轨道 Se-Br反键之间的轨道重叠作用。 检查了轨道重排前后的变化，发现没有这两个都没有发生重排。但是，在用wfn画这两轨道时，发现好像都不是对应的轨道，如下图表示：87号对应的却是 吡啶环上C13-C14的轨道，510号轨道却是苯环上的轨道。而且，两者之间没有轨道重叠的现象。 不知道是怎么回事？急求答案。  87号轨道  87和510轨道都存在的图  重排前  重排后  510号轨道  重排前后的比较 |
回复此楼» 猜你喜欢
国家级人才课题组招收2026年入学博士
已经有2人回复
-
香港科技大学（广州）诚招电催化方向博士生（2026秋入学）
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有142人回复
-
散金
已经有87人回复
-
浙江师范大学国家杰青杨启华教授团队招收2026年博士研究生
已经有34人回复
-
求助Cu2+1O的CIF文件(PDF: 05-0667)
已经有1人回复
-
KAUST（阿卜杜拉国王科技大学）MXene 器件方向博士后招聘
已经有0人回复
-
沙特阿拉伯阿卜杜拉国王科技大学（KAUST）电池方向博士后招聘
已经有0人回复
-
福州大学新能源材料与工程研究院招收2026年入学博士
已经有0人回复
-
南通大学电气与自动化学院2026年优秀博士招聘公告
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
xiemeng101
新虫 (小有名气)
- 应助: 4 (幼儿园)
- 金币: 1936.4
- 散金: 15
- 红花: 6
- 帖子: 191
- 在线: 286.9小时
- 虫号: 2684564
- 注册: 2013-09-27
- 专业: 污染控制化学
|
已找到原因：在《使用Multiwfn绘制NBO及相关轨道 (2)》中，Sobereva 写到： 注意fch文件中的轨道编号和Gaussian的NBO 3.1模块(L607)显示的轨道编号通常不一致。比如在NBO输出信息最后显示 Reordering of NBOs for storage: 7 8 3 1 2 4 6 5 9 38 ... 那么就是说明chk/fch文件里的1号轨道对应于NBO7，2号轨道对应NBO8，3号轨道对应NBO3，4号轨道对应NBO1...无论你用gview看这个chk文件，还是用Multiwfn看相应的fch文件，当你选比如第2号轨道，显示的都是NBO8。 是轨道的对应关系弄错了。希望这个问题对大家也有帮助。  |
2楼2016-01-26 14:49:50
