[求助] 关于ANSYS建模的问题 已有1人参与

小弟需要建立这样一个模型,一个面,本来为同一种单元类型,现在想把它用周期性阶梯状的线分开为两个面,分别定义为两种单元类型。
请问,这个在ansys中容易实现吗?该如何实现呢?

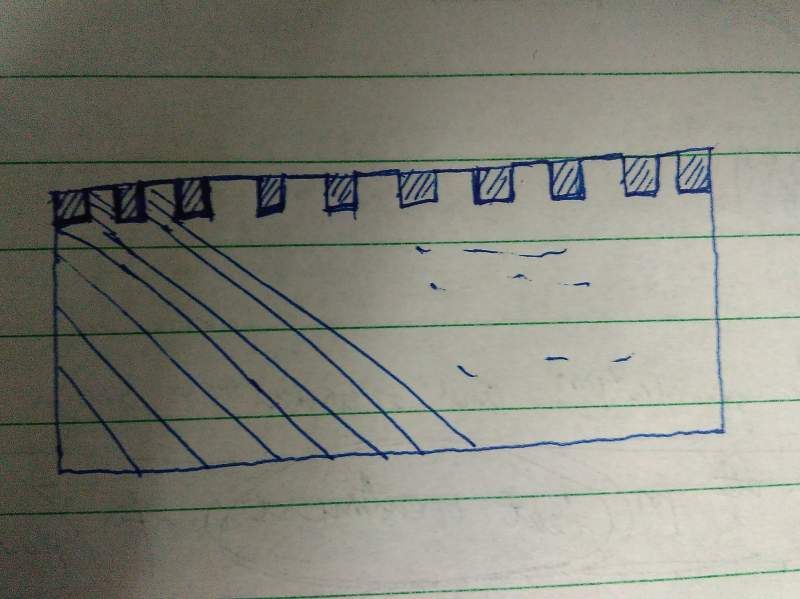

可能讲的不太清楚,附图一张!

关于ANSYS建模的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xdzhangchao

金虫 (小有名气)

引用回帖:
2楼: Originally posted by shgao20 at 2016-01-26 08:10:45
可以实现的,不难的。比如,你可以:
    先创建大面,再创建各个小面 (与大面重叠),然后使用 overlap 操作使小面从大面中分离出来 (大面减去小面,小面保持原状),再分别赋予不同的出来属性。菜单路径:
    Ma ...

谢谢!回答得很详细,顺便问您下,知道阶梯线的方程,能在大面上找到阶梯线的位置嘛?因为我模型比这个复杂。是不是必须先找到对应拐角的坐标才能实现啊?感觉好复杂。。。。

也就是说:能在ansys中准确画出我所画的图形嘛?然后再像您所说的overlap操作分开它们?

发自小木虫Android客户端
3楼2016-01-26 09:16:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 8 个回答

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
可以实现的,不难的。比如,你可以:
    先创建大面,再创建各个小面 (与大面重叠),然后使用 overlap 操作使小面从大面中分离出来 (大面减去小面,小面保持原状),再分别赋予不同的出来属性。菜单路径:
    Main Menu>Preprocessor>Modeling>Operate>Booleans>Overlap>Areas     !  执行 overlap 操作
    Main Menu>Preprocessor>Meshing>Mesh Attributes>Picked Areas            !  给面赋予单元属性
2楼2016-01-26 08:10:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

知道阶梯线的方程,就应该能够使用 APDL 命令绘制出阶梯线,如果它确实在大面上,位置也就知道了。
4楼2016-01-26 10:12:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xdzhangchao

金虫 (小有名气)

引用回帖:
4楼: Originally posted by shgao20 at 2016-01-26 10:12:22
知道阶梯线的方程,就应该能够使用 APDL 命令绘制出阶梯线,如果它确实在大面上,位置也就知道了。

您好!能详细解释下“已知方程,apdl怎么画出来嘛?”麻烦了。

发自小木虫Android客户端
5楼2016-01-26 11:35:31
