[求助] ANSYS建模半结构约束怎么加?

现在有一问题,困惑不解,是关于模拟材性试件的半结构的。试件为圆棒试件,我取1/8的结构,对称面上的约束该如何加?

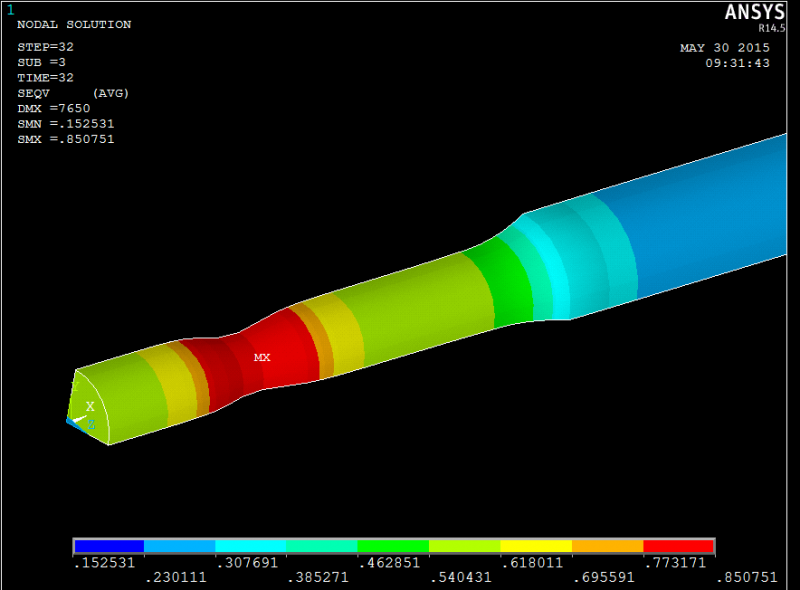

图上所示坐标系,我在YZ面上加X方向的约束,XY面加Z方向约束,XZ面加Y方向约束,结果颈缩并未出现在X=0的位置,这到底是怎么回事?是不是我约束加错了?

ANSYS建模半结构约束怎么加?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

金属材料表面科学与工程
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mxwq

新虫 (正式写手)

约束加错了...

[ 发自小木虫客户端 ]
2楼2015-05-30 10:27:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WYD1988

铁虫 (小有名气)

试了一下,1/2结构竟然有两个颈缩点,这是怎么回事?
金属材料表面科学与工程
3楼2015-05-30 10:40:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WYD1988

铁虫 (小有名气)

引用回帖:
2楼: Originally posted by mxwq at 2015-05-30 10:27:13
约束加错了...

那请问应该怎么加约束呢?求指点
金属材料表面科学与工程
4楼2015-05-30 10:41:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

WYD1988

铁虫 (小有名气)

自己来回答吧,最后原因并不是半结构约束的问题,上面加的约束是对的。经过几天的摸索,终于找到了原因,是因为颈缩点之前的应力应变数据太少导致的,具体为什么会这样,我也很难解释清楚,但是我把数据点从7个调到10个,就没有出现上述问题了。
金属材料表面科学与工程
5楼2015-06-03 15:05:47
