关于ansys电磁场建模的问题
|

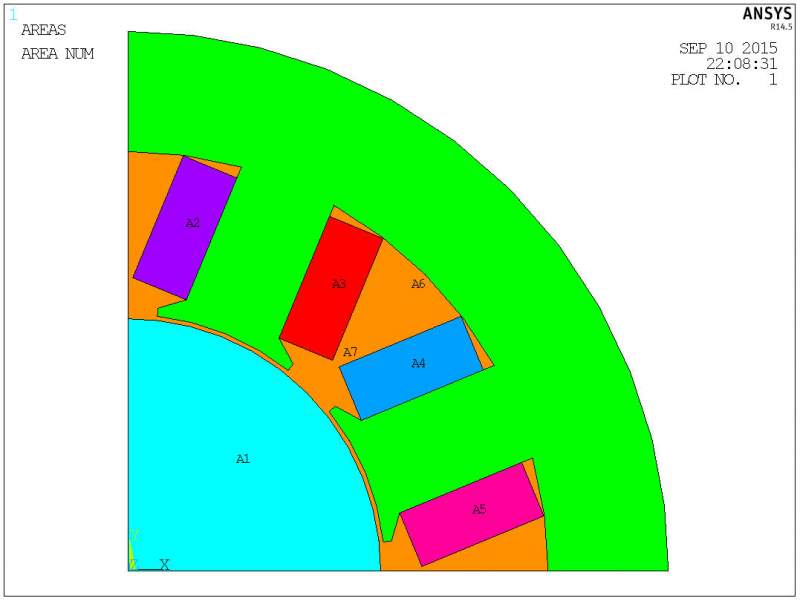

ansys电磁场建模的问题：一个关于x轴、y轴均对称的模型，为了简化分析，取模型的四分之一进行研究，如图file1所示。已对模型的x轴、y轴施加垂直对称边界条件的自由度约束（DSYM,SYMM,X,0 和DSYM,SYMM,Y,0），对模型的边界圆弧施加磁力线平行约束（D,ALL,AZ,0），对模型中的面积A2、A5施加垂直于纸面向里的电流载荷（BFA,2,JS,,,J和BFA,5,JS,,,J ），对面积A3、A4施加垂直于纸面向外的电流载荷（BFA,3,JS,,,-J和BFA,4,JS,,,-J）。因为只选取了模型的四分之一进行研究，为了得到正确的分析结果，现在还需要施加电流载荷使其关于x轴、y轴均反对称，这个能做到吗？如果能做到，请问相应的命令流操作或GUI操作是什么？小弟是新手，跪求大神不吝赐教，不胜感激！ file1.jpg |
