[求助] 核磁谱图分析求助！！ 已有2人参与

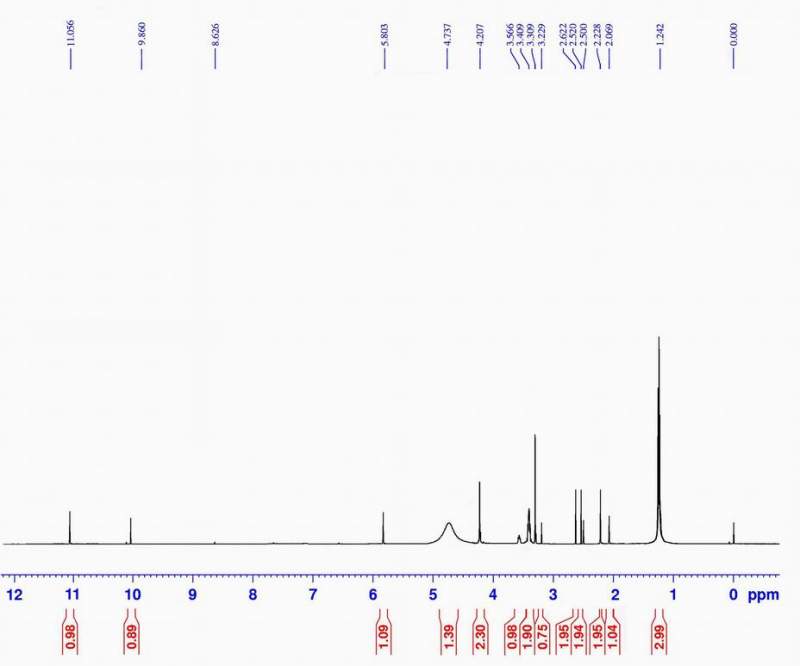

以下面这张图为例，图中上面的蓝色字体部分代表什么？下面的红色自己部分代表什么？这些都是从仪器上得到的吗？怎么知道其中一个化学键的相对含量？
希望大侠们帮助解答

核磁谱图分析求助！！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-12-23 17:59:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tj4587

铁杆木虫 (小有名气)
这……如果你是大学的，建议你去你们药学院请教一下，上边是化学位移值，是不同化学环境下质子的特征新号，下边是信号积分面积，可初步认为代表氢原子的个数（前提是起始的单一质子选的正确）

发自小木虫Android客户端
赞一下(1人) 回复此楼
三十而未立，四十能无惑乎？
2楼2015-12-23 18:48:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hydros

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
小新aa: 金币+5, ★★★很有帮助 2015-12-24 15:27:14
上面化学位移，下面积分面积。积分手动分析，其他仪器给出。积分面积和质子数成正比

发自小木虫Android客户端
赞一下 回复此楼
3楼2015-12-23 20:16:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

774783772

金虫 (小有名气)
蓝色应该是化学位移，红色是积分高度，也就是代表核磁谱图中原子个数

发自小木虫Android客户端
赞一下 回复此楼
争取让每一天都过的有意义
4楼2015-12-23 20:31:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小新aa

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by hydros at 2015-12-23 20:16:24
上面化学位移，下面积分面积。积分手动分析，其他仪器给出。积分面积和质子数成正比

那比如说某三个相邻质子峰代表甲氧基的中的三个质子，那这三个峰对应的积分面积之和比上所积分面积之和就是甲氧基在这个物质里面的相对含量吗
赞一下(1人) 回复此楼
5楼2015-12-24 14:46:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hydros

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小新aa: 金币+10, ★★★很有帮助, 谢谢哦 2015-12-24 15:26:36
引用回帖:
5楼: Originally posted by 小新aa at 2015-12-24 14:46:00
那比如说某三个相邻质子峰代表甲氧基的中的三个质子，那这三个峰对应的积分面积之和比上所积分面积之和就是甲氧基在这个物质里面的相对含量吗...

不对，要算含量需配制准确浓度，加外标。做的也是定量氢谱，这样才准确

发自小木虫Android客户端
赞一下 回复此楼
6楼2015-12-24 14:50:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

misterzhang

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
化学位移1点多的是CH3，2－3是CH2，3-4是甲氧基，10-12有可能是cooH基峰面积可以粗略计算含量，但是只是某个基团的H占整个分子的H的含量

发自小木虫IOS客户端
赞一下 回复此楼
7楼2015-12-24 14:59:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小新aa

银虫 (初入文坛)
引用回帖:
7楼: Originally posted by misterzhang at 2015-12-24 14:59:42
化学位移1点多的是CH3，2－3是CH2，3-4是甲氧基，10-12有可能是cooH基峰面积可以粗略计算含量，但是只是某个基团的H占整个分子的H的含量

图中红框框出来的是木质素中甲氧基的三个峰，从图中可以看到上面的是木质素经过处理后得到的图，甲氧基的积分面积变小了，能说明处理后的甲氧基的数量减少了吗？
核磁谱图分析求助！！-1
赞一下 回复此楼
8楼2015-12-24 15:25:54
