[求助] CFD后处理问题 已有3人参与

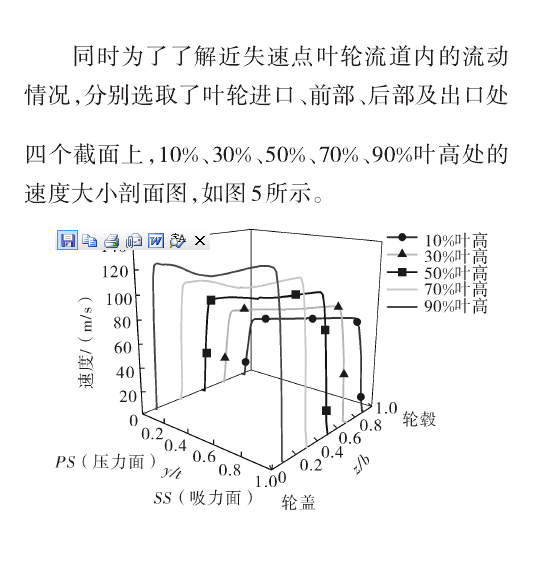

求助，有大神知道这种图用CFD-Post怎么截取点的数据（子午速度）和做图吗？万分感谢啦，本人就5个金币，全部拿出哈

CFD后处理问题
回复此楼

» 收录本帖的淘帖专辑推荐

数值模拟

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-12-14 21:43:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

匿名

本帖仅楼主可见
赞一下
10楼2015-12-16 17:50:29
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页
普通回帖

小伟在奋斗

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
先画一条直线，然后在chart里面把数据点映射到这个直线上，用export 把数据倒出来，用origin软件画曲线。大概就是这么一个流程
赞一下 回复此楼
好好搞科研
2楼2015-12-15 08:24:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
3楼2015-12-15 08:32:12
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

飞雪梦雨

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 小伟在奋斗 at 2015-12-15 08:24:11
先画一条直线，然后在chart里面把数据点映射到这个直线上，用export 把数据倒出来，用origin软件画曲线。大概就是这么一个流程

有了数据画图倒是好画，只是图上五条曲线的数据点的数值大小怎么取出来的这一点不懂。。。
赞一下 回复此楼
4楼2015-12-15 15:54:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞雪梦雨

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by Tsin1138 at 2015-12-15 08:32:12
CFD Post中有个Turbo是专门用于处理叶轮机械的，在那里可以截取任意叶高处的流场参数值，然后点击输出，这样就可以得到不同叶高处的流场速度。这个图可能是用Tecplot画的。

嗯嗯，这个软件的一些操作我知道，这个图上每条曲线上的点，是不是由沿流线方向一定的截面和一定叶高方向的截面相交而来的线上的取点？我就是在软件里面找不到这样的怎么操作，这个解决了，下面取点的数值和输出数据画图应该就容易了吧。大神会吗？
赞一下 回复此楼
5楼2015-12-15 15:58:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★ ★ ★
飞雪梦雨: 金币+3, ★有帮助 2015-12-21 17:05:03
本帖仅楼主可见
赞一下
6楼2015-12-15 16:18:08
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

飞雪梦雨

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by Tsin1138 at 2015-12-15 16:18:08
我觉得他应该是这样提取数据的，附件图片中的点构成两条曲线，分别是叶片吸力面和压力面，利用这些点就可以画出你说的那个图。否则“由沿流线方向一定的截面和一定叶高方向的截面相交而来的线上的取点”有点不实际 ...

嗯嗯，但是如果画出来那条线的话可以在线上取点的吧？这个streamwise方向是沿流线的吧，从入口到出口的，并不是压力面到吸力面的吧？ 我是刚学这个软件，不是很懂
赞一下 回复此楼
7楼2015-12-16 12:11:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
8楼2015-12-16 12:49:54
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

飞雪梦雨

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by Tsin1138 at 2015-12-16 12:49:54
是的...

不好意思啊，你说的是的是指从压力面到吸力面么？还是指就是沿流线的？
赞一下 回复此楼
9楼2015-12-16 17:19:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
