[求助] fluent DPM 粒子轨迹 后处理 已有3人参与

fluent 里面particle track得出的轨迹线,如何在后处理软件中打开,以便让图片更加美观~
遇到的问题详述如下:
一、粒子轨迹无法导入tecplot;
二、尝试使用CFD-post,本身flunet算例为二维算例,导入CFD-post之后自己变成三维的,很奇葩……

fluent DPM 粒子轨迹 后处理

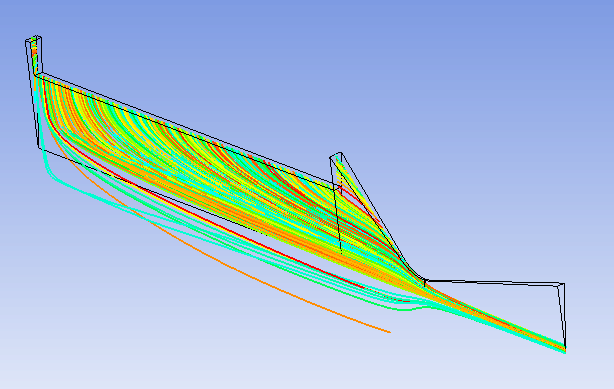

fluent DPM 粒子轨迹 后处理-1

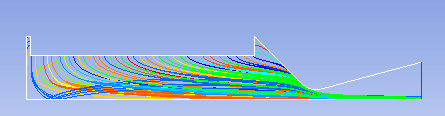

fluent中particle track图(2维).png


fluent DPM 粒子轨迹 后处理-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

omtvie

新虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
你能分享测试数据吗?谢谢

[ 发自手机版 http://muchong.com/3g ]
2楼2015-04-11 10:57:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changhengde

银虫 (初入文坛)

引用回帖:
2楼: Originally posted by omtvie at 2015-04-11 10:57:51
你能分享测试数据吗?谢谢

数据可能不大方便……抱歉。
你是否做过DPM方向的东西,有没有遇到相似问题?
3楼2015-04-13 08:43:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

omtvie

新虫 (初入文坛)

【答案】应助回帖

在另外一个帖子,已讨论过这个问题,看是否对你有帮助 http://muchong.com/bbs/viewthread.php?tid=8662729&fpage=2&target=blank

[ 发自手机版 http://muchong.com/3g ]
4楼2015-04-18 09:01:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

201100999

新虫 (初入文坛)

怎么在fluent中把三维气液分离器弄成透明的轮廓图,我的轨迹图显示不清楚呀,有色彩遮挡,求大神帮忙!

[ 发自小木虫客户端 ]
5楼2015-05-04 09:18:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changhengde

银虫 (初入文坛)

引用回帖:
5楼: Originally posted by 201100999 at 2015-05-04 09:18:09
怎么在fluent中把三维气液分离器弄成透明的轮廓图,我的轨迹图显示不清楚呀,有色彩遮挡,求大神帮忙!

不好意思,我算的都是二维……
6楼2015-05-13 20:26:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

changhengde

银虫 (初入文坛)

引用回帖:
4楼: Originally posted by omtvie at 2015-04-18 09:01:16
在另外一个帖子,已讨论过这个问题,看是否对你有帮助 http://muchong.com/bbs/viewthread.php?tid=8662729&fpage=2&target=blank

谢谢,我有时间去看一下。可行的话,20个金币都给你~
7楼2015-05-13 20:27:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

旮旯zyl

新虫 (初入文坛)

【答案】应助回帖

楼主,Post里面要打开particle track,貌似要读取一个文件,请问那个文件是fluent中保存的什么文件?是什么格式?
8楼2016-05-06 11:45:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

瞌睡虫Polo

铜虫 (初入文坛)

【答案】应助回帖

cfd-post变三维是因为fluent2D仿真时候选择了axisymmetric,其实是按照一个回转体处理的。如果不是回转体要按照planar处理并且在reference values里面设置depth
请叫我学术
9楼2018-05-25 23:33:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柏柏啊

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by 201100999 at 2015-05-04 09:18:09
怎么在fluent中把三维气液分离器弄成透明的轮廓图,我的轨迹图显示不清楚呀,有色彩遮挡,求大神帮忙!

用tecplot处理就可以
耶耶耶
10楼2018-12-19 11:09:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
