[求助] 求助ANSYS滑动摩擦分析，每次都是这样的结果，为什么 已有3人参与

求助啊，ANSYS新手，做滑动摩擦分析，每次都是这样的结果，为什么，我的设置有什么问题吗？



和一本ANSYS教材上的两物体滑动摩擦生热分析类似。
我限制下物体所有自由度，上滑块给了X方向的位移，无论给多小的位移，最后出来的结果两物体都跑的相距十万八千里。
分析步骤完全按照书里的步骤：1、施加约束条件：下固定块x,y两个方向自由度
                                                2、施加位移载荷：上滑块右边线给了x方向位移，从零点几到几百都试过；
                                                3、施加初始温度和恒定压力载荷
                                                4、求解设置载荷步（大变形打开，载荷步结束时间，关闭结构的动态惯性影响等）
新手啊

求助ANSYS滑动摩擦分析，每次都是这样的结果，为什么


求助ANSYS滑动摩擦分析，每次都是这样的结果，为什么-1


求助ANSYS滑动摩擦分析，每次都是这样的结果，为什么-2
回复此楼

» 猜你喜欢
1楼 2015-12-07 11:08:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

shgao20

专家顾问 (职业作家)

【答案】应助回帖

上下一起显示，由于下平板应力远小于上平板的应力，所有下平板显示的基本是一个颜色。要想看到下平板的应力变化，只能单独显示下平板。一个办法是：自己将两个平板单独显示的结果合并到一起，并加以说明。
    关于约束：应该是下平板的底边加约束比较合理。整个下平板加约束，它将不会发生弹性变形 (除了热膨胀外)，应力自然很小 (只有热应力)。
赞一下(2人) 回复此楼
32楼2015-12-16 08:47:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueszhou

新虫 (小有名气)
引用回帖:
3楼: Originally posted by shgao20 at 2015-12-07 17:22:27
或者说明一下是哪本书中的哪个例题。
从你提供的步骤来看，上下两个物体之间似乎没有创建接触，两个物体之间没有任何使它们产生摩擦的条件，所以上面的物体可以自由运动，一受力就会飞向远方。

我参照这个例子做的，不同的是，例子上是两个平面接触滑动。我的例子里，上滑块地面不是平的，是有点弧度的曲面。
求助ANSYS滑动摩擦分析，每次都是这样的结果，为什么-3
赞一下(1人) 回复此楼
6楼2015-12-09 14:37:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

小左儿

银虫 (正式写手)
大兄弟，给几个几何模型看好不，不知道上下滑块在哪儿
赞一下 回复此楼
微信公众号：CAE技术分享
2楼2015-12-07 16:45:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
或者说明一下是哪本书中的哪个例题。
从你提供的步骤来看，上下两个物体之间似乎没有创建接触，两个物体之间没有任何使它们产生摩擦的条件，所以上面的物体可以自由运动，一受力就会飞向远方。
赞一下 回复此楼
3楼2015-12-07 17:22:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alexpengchao

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
接触没设置好，另外建立压力模型时参数不要用pres 换成pressure，它和内部参数重复了
赞一下 回复此楼
4楼2015-12-07 23:18:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueszhou

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 小左儿 at 2015-12-07 16:45:29
大兄弟，给几个几何模型看好不，不知道上下滑块在哪儿

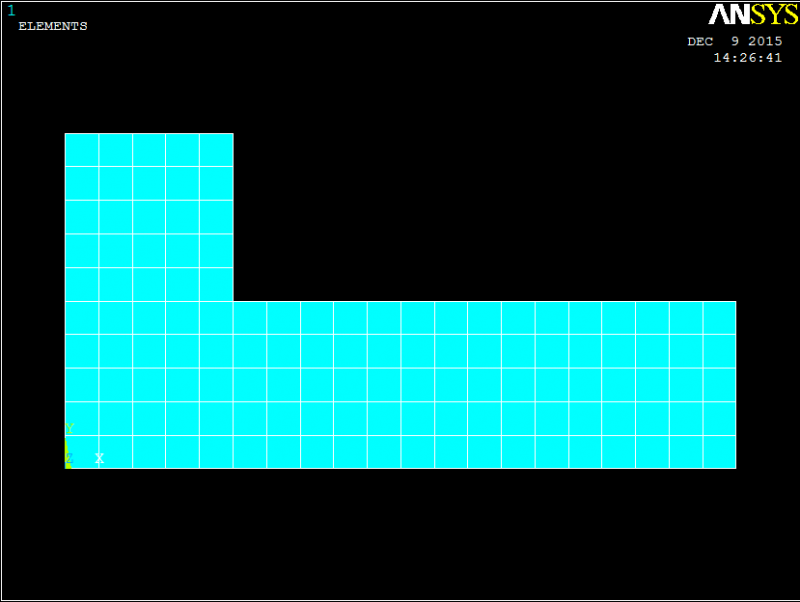

这是开始时的接触对，上下滑块。分析结束后，两滑块就飞了，相距十万八千里
求助ANSYS滑动摩擦分析，每次都是这样的结果，为什么-4
赞一下 回复此楼
5楼2015-12-09 14:35:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueszhou

新虫 (小有名气)
引用回帖:
3楼: Originally posted by shgao20 at 2015-12-07 17:22:27
或者说明一下是哪本书中的哪个例题。
从你提供的步骤来看，上下两个物体之间似乎没有创建接触，两个物体之间没有任何使它们产生摩擦的条件，所以上面的物体可以自由运动，一受力就会飞向远方。

创建了接触的
回复此楼
7楼2015-12-09 14:39:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueszhou

新虫 (小有名气)
引用回帖:
4楼: Originally posted by alexpengchao at 2015-12-07 23:18:08
接触没设置好，另外建立压力模型时参数不要用pres 换成pressure，它和内部参数重复了

接触应该不会没设置好吧，怎么看接触设置没设置好？
赞一下 回复此楼
8楼2015-12-09 14:45:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
还是看不出你是按照哪本书的哪个例子做的。
    也看不出你的模型，特别是接触是如何设置的。
赞一下 回复此楼
9楼2015-12-10 09:07:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueszhou

新虫 (小有名气)
引用回帖:
9楼: Originally posted by shgao20 at 2015-12-10 09:07:27
还是看不出你是按照哪本书的哪个例子做的。
    也看不出你的模型，特别是接触是如何设置的。

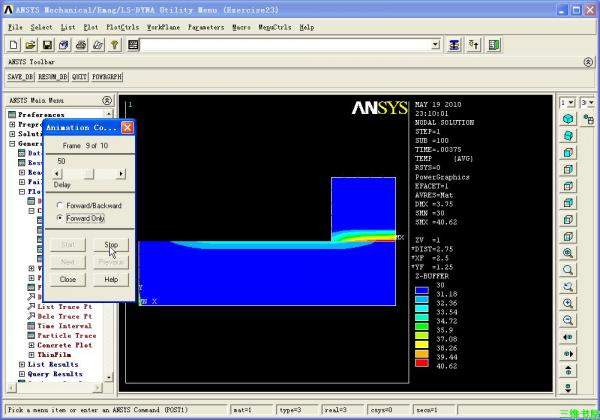

参照这个例子做的
http://wenku.baidu.com/link?url=I2wDoza40TSN60WsK-EPY_JsOdxTO84JY5SBhmnjtPUGG7hfhurzZ5myxWsk3HNBkXP4J03axGWoHQkAg5IY3S50h1Iueu0fRNyHo2IRNZi
求助ANSYS滑动摩擦分析，每次都是这样的结果，为什么-5
赞一下 回复此楼
10楼2015-12-10 13:46:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
