blueszhou

新虫 (小有名气)

引用回帖:
28楼: Originally posted by shgao20 at 2015-12-15 16:48:57
显示整个模型就应该是上下一起显示了。

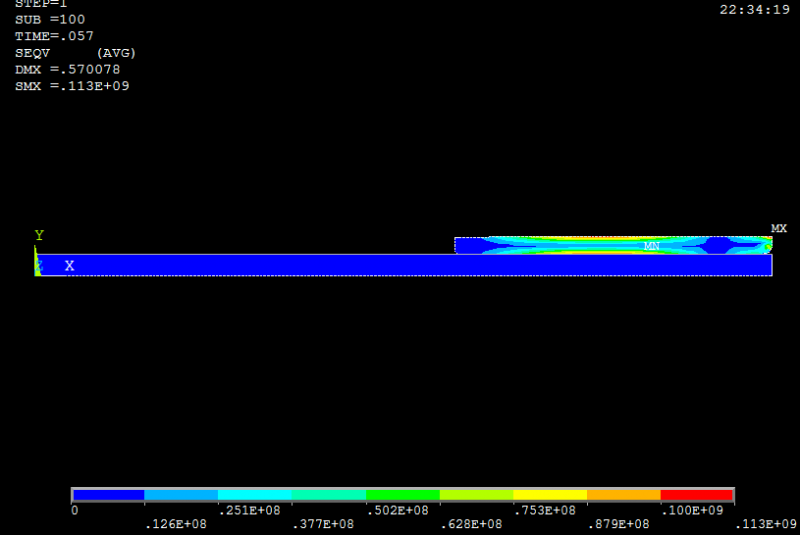

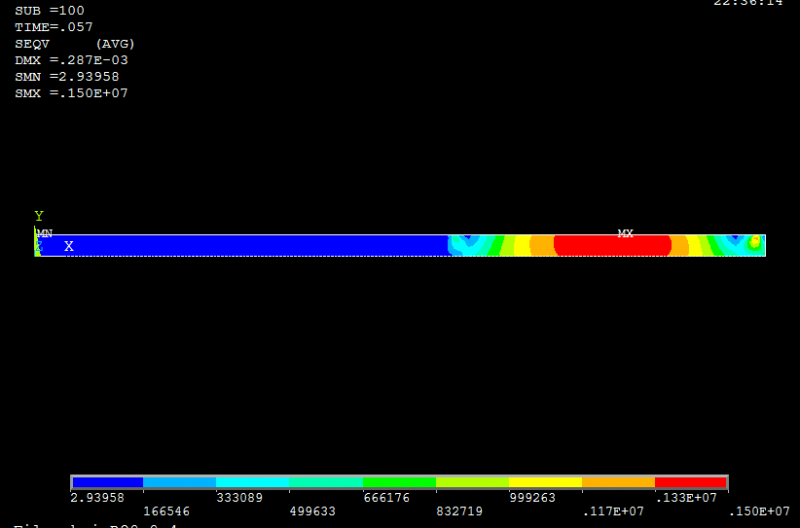

整体显示是就只显示上部分,单独显示下部分才有。怎么让同时显示?
求助ANSYS滑动摩擦分析,每次都是这样的结果,为什么


求助ANSYS滑动摩擦分析,每次都是这样的结果,为什么-1

31楼2015-12-15 22:39:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

上下一起显示,由于下平板应力远小于上平板的应力,所有下平板显示的基本是一个颜色。要想看到下平板的应力变化,只能单独显示下平板。一个办法是:自己将两个平板单独显示的结果合并到一起,并加以说明。
    关于约束:应该是下平板的底边加约束比较合理。整个下平板加约束,它将不会发生弹性变形 (除了热膨胀外),应力自然很小 (只有热应力)。
32楼2015-12-16 08:47:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueszhou

新虫 (小有名气)

引用回帖:
32楼: Originally posted by shgao20 at 2015-12-16 08:47:49
上下一起显示,由于下平板应力远小于上平板的应力,所有下平板显示的基本是一个颜色。要想看到下平板的应力变化,只能单独显示下平板。一个办法是:自己将两个平板单独显示的结果合并到一起,并加以说明。
    关于 ...

出现下平板应力远小于上平板应力,这样的结果是有问题的吗?正常吗?
33楼2015-12-16 09:38:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

建议不要约束整个下平板,只约束下平板的底边,结果会合理一些。
  另外,实际情况是什么样的?最好和实际情况一致。
34楼2015-12-17 08:17:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueszhou

新虫 (小有名气)

引用回帖:
34楼: Originally posted by shgao20 at 2015-12-17 08:17:42
建议不要约束整个下平板,只约束下平板的底边,结果会合理一些。
  另外,实际情况是什么样的?最好和实际情况一致。

我就是约束的下平板底边,实际情况怎么样我也不知道,所以做的模拟啊
35楼2015-12-17 19:37:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueszhou

新虫 (小有名气)

引用回帖:
34楼: Originally posted by shgao20 at 2015-12-17 08:17:42
建议不要约束整个下平板,只约束下平板的底边,结果会合理一些。
  另外,实际情况是什么样的?最好和实际情况一致。

二维模拟和三维模拟步骤有不同吗?二维分析后,我想看看三维模型分析结果会怎样,就画了三维模型进行分析,用同样的步骤模型又飞了,不能收敛。
36楼2015-12-18 15:49:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大正大厦

新虫 (初入文坛)

引用回帖:
36楼: Originally posted by blueszhou at 2015-12-18 15:49:22
二维模拟和三维模拟步骤有不同吗?二维分析后,我想看看三维模型分析结果会怎样,就画了三维模型进行分析,用同样的步骤模型又飞了,不能收敛。...

你好,你现在弄出来了吗,你上边说有解决飞出去,请问下,怎么做的,再者,现在收敛问题解决没有,
寻觅
37楼2015-12-30 22:10:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueszhou

新虫 (小有名气)

引用回帖:
37楼: Originally posted by 大正大厦 at 2015-12-30 22:10:33
你好,你现在弄出来了吗,你上边说有解决飞出去,请问下,怎么做的,再者,现在收敛问题解决没有,...

依旧挣扎中,飞出去是因为子步设置太少,收敛准则设置问题。
38楼2016-01-10 16:51:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wendinglut

新虫 (初入文坛)

求助,我也是从事滑动摩擦热分析的,http://muchong.com/bbs/viewthread.php?tid=10366071也有类似的问题
好好学习
39楼2016-05-31 22:10:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王文鼎

铜虫 (正式写手)

引用回帖:
6楼: Originally posted by blueszhou at 2015-12-09 14:37:30
我参照这个例子做的,不同的是,例子上是两个平面接触滑动。我的例子里,上滑块地面不是平的,是有点弧度的曲面。

...

楼主你好,我的和你类似,我的上滑块是三维粗糙表面,不知道怎么创建接触对,因为局部未接触,不能确定那些面接触。
读书人为天地立心,为生民立命,为往圣继绝学,为万世开太平。
40楼2016-06-01 08:37:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
