[求助] 求分析一AFM图 已有1人参与

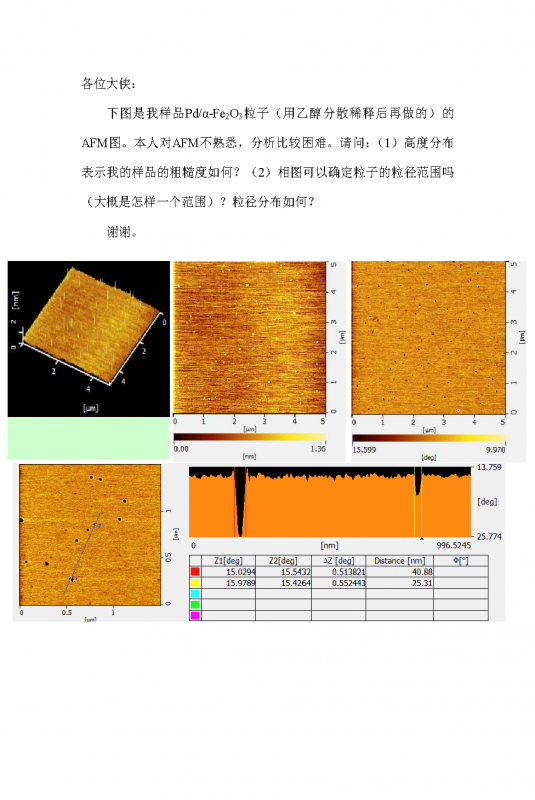

谢谢各位大侠帮忙分析一下我这菜鸟的一张AFM图。

求分析一AFM图
回复此楼
jwd
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dwysd

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
jwdxbjzh: 金币+10, 谢谢。 2015-11-23 08:50:38
粗糙度一般是对固体表面而言的,你的样品是分散在固体表面的粒子,左上和中上图应该是扫描结果的三维图和平面图,从左上和中上看,的确是一些纳米粒子存在。由于AFM的Z轴分辨率远高于平面分辨率,如果假设你的粒子是球星的,那么直径在1-2nm。但是我比较怀疑,1-2纳米的粒子应该团聚很严重的,不会分散的这么好吧!右上和左下不知道是什么图,但是图中都存在深度约为10nm左右的坑,由于坑的深度和宽度不知道,有可能比这深,但是AFM针尖下不去。为什么有坑,你自己研究吧。
2楼2015-11-22 23:13:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jwdxbjzh

至尊木虫 (职业作家)

引用回帖:
2楼: Originally posted by dwysd at 2015-11-22 23:13:40
粗糙度一般是对固体表面而言的,你的样品是分散在固体表面的粒子,左上和中上图应该是扫描结果的三维图和平面图,从左上和中上看,的确是一些纳米粒子存在。由于AFM的Z轴分辨率远高于平面分辨率,如果假设你的粒子是 ...

我的是粉体催化材料,直接是Fe2O3粉体负载Pd。拿的这种负载型粉体催化剂去做的。黑点应该是我的样品。金色的大面积应该是样品台。扫描电镜和透射电镜发现这种负载型催化剂粒子是很多米粒状的Fe2O3颗粒团聚成的球体。
jwd
3楼2015-11-23 08:47:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jwdxbjzh

至尊木虫 (职业作家)

我做了样品的SEM和TEM。麻烦结合它们分析一下AFM。
求分析一AFM图-1
SEM and TEM.png

jwd
4楼2015-11-23 08:50:17
