[求助] AFM图求助

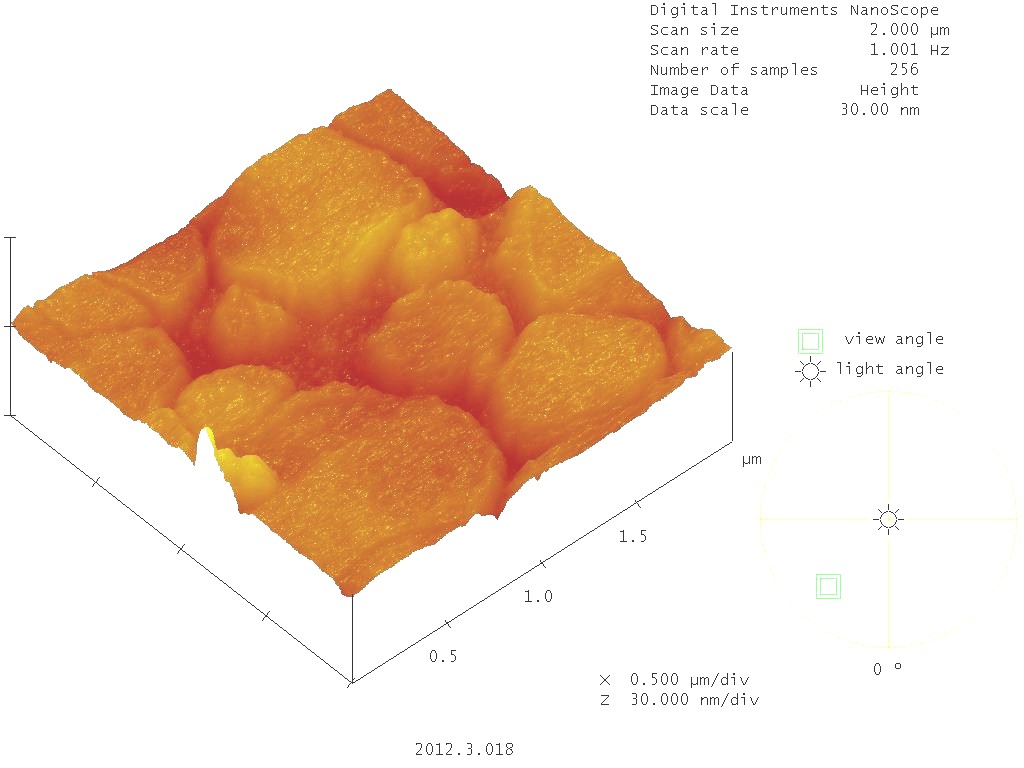

我做了PZT薄膜的AFM，如图，请高手帮我分析一下，那一颗颗的是什么啊，是晶粒么？晶粒有这么大么？一般都是很多突起的颗粒状，这个为什么这么平啊？求解答！金币不是问题。
回复此楼

» 收录本帖的淘帖专辑推荐

原子力显微镜（AFM）资源及问题集锦

» 猜你喜欢
1楼 2012-03-19 09:32:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jm3068

至尊木虫 (小有名气)

general

【答案】应助回帖

★
感谢参与，应助指数 +1
pcsmine: 金币+1, Si/SiO2/Ti/Pt，溶胶凝胶，Tapping mode 2012-03-20 09:46:26
首先你是在什么基底上做的薄膜，什么方法做的？ 测AFM时用的是Tapping mode吗？   若感觉结果不可信，可测SEM对比一下。
赞一下 回复此楼
abc
2楼2012-03-19 21:33:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mse507

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
pcsmine: 金币+1, 那么这一块块的是什么呢，退火温度700度，还要提高么？ 2012-03-20 12:06:47
这种形貌在Sol-Gel-derived 的PZT薄膜中很常见，特征尺寸和晶粒大小关系不大。有机物挥发导致薄膜严重收缩就会看到类似的现象。很平的区域很有可能是(001)取向的小晶粒聚集在一起。提高退火温度后就能看到晶界了。
赞一下(1人) 回复此楼
3楼2012-03-20 11:22:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mse507

木虫 (正式写手)

【答案】应助回帖

★
pcsmine: 金币+1, 厚度约600nm，为什么可以看到看到类似的形貌？ 2012-03-20 13:13:52
你试过你的PZT薄膜最低的退火温度吗? 如果能在500度晶化，那么700度足够高的了。还有你的膜多厚？如果超过2微米，那么获得500纳米的晶粒就很正常。实际上最直接的方法是看断面SEM来确定是否是一个晶粒。还有一个建议，你在400度以下热处理PZT薄膜，不做高温退火，然后观察表面，相信你会看到类似的形貌。
赞一下 回复此楼
4楼2012-03-20 12:58:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mse507

木虫 (正式写手)

【答案】应助回帖

★
pcsmine: 金币+1, 你的意思是说 这是裂纹？ 2012-03-20 16:20:59
有机物的挥发导致薄膜收缩严重就会导致类似的形貌。所以你在400度以下热处理就很有可能观察到类似的现象。
赞一下 回复此楼
5楼2012-03-20 13:24:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mse507

木虫 (正式写手)

【答案】应助回帖

★
pcsmine: 金币+1, 那你是怎样描述这种形貌的呢？ 2012-03-20 17:53:40
没有裂纹那么严重。不过这种形貌要尽可能避免，毕竟对电学性能如漏电是有负面影响的。我在BiFeO3薄膜中也观察到类似形貌，通常这样的膜漏电要高一些。
赞一下 回复此楼
6楼2012-03-20 17:17:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mse507

木虫 (正式写手)
The film is mainly composed of blocklike regions, which are about 500 -1000 nm in diameter and consist of smaller grains with blurry boundaries.
赞一下(1人) 回复此楼
7楼2012-03-21 08:55:45
