[求助]
做好了AFM测试结果，不会使用软件处理分析，求各位前辈帮助 已有2人参与
|
|

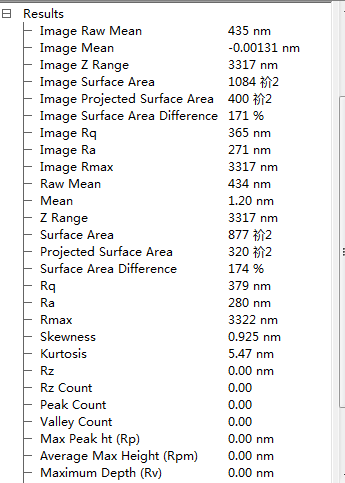

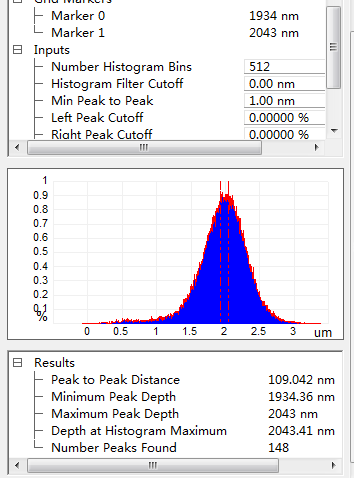

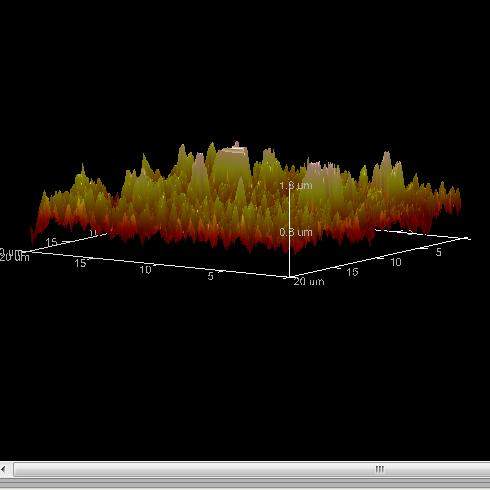

我的分析软件是Nanoscope Analysis ，想要得到样品的平均高度，和粗糙度问题，具体问题概括起来是： 1、Depth 深度和高度的意义一样么，由图片上的标尺显示高度从负八百纳米到正八百纳米，高度是算差值么？还是算高度频率分布直方图频率最大的一块 2、Rp值可以直接表示粗糙度么，在论文里要怎么用 3、看到有的前辈说可以处理图片，除去小部分最大峰与最小峰，这个要如何做？ 下面是导出的图片， 文献上的图片是导出的，但是标尺是怎么做的呢 总之：分析AFM的技能一片空白，如果各位前辈有技能书，攻略什么的，就太好了，（中文的XD）  3D.jpg  depth 数据.png  roughness result.png |
回复此楼» 猜你喜欢
招生负责_院士团队_学生高自由度成长_擅长学生培养
已经有5人回复
-
温州大学招收2026年入学博士研究生（化学、材料、环境）
已经有10人回复
-
金属材料论文润色/翻译怎么收费?
已经有200人回复
-
非晶合金
已经有2人回复
-
院士团队-每届学生都优秀-高自由度-团队氛围好
已经有0人回复
-
求调剂
已经有3人回复
-
化工学院（学院正式调剂群+联系方式）
已经有0人回复
-
化工学院（学院官方群）-院士团队招生-学生自由度高-培养模式成熟高效
已经有0人回复
-
黑龙江大学分析化学招调剂
已经有0人回复
-
武汉高校国家级人才团队招收材料，化学，纺织等专业硕士调剂生
已经有26人回复
-
纺大化工学院（官方群）-院士团队招生-学生自由度高发展好-培养模式成熟
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 采用人的样本实验最少要什么个样本？
已经有5人回复
- 如何通过AFM测试结果得到高度分布？
已经有8人回复
- 请问用AFM测试样品粗糙度时， 主要是看那个参数Rq,还是Ra?
已经有3人回复
- 请问用AFM测试纳米薄膜的摩擦性能怎样分析呢？
已经有22人回复
- 100金币求LC-MS测试分析用MassLynx V4.0软件
已经有12人回复
- 求助原子力显微软件，能打开后缀为mi，mnt文件的AFM分析软件。
已经有7人回复
aa251273997
新虫 (初入文坛)
- 应助: 2 (幼儿园)
- 金币: 136.8
- 帖子: 11
- 在线: 3.6小时
- 虫号: 1086496
- 注册: 2010-09-01
- 性别: GG
- 专业: 有机高分子功能材料
2楼2015-05-28 17:30:24
【答案】应助回帖
感谢参与，应助指数 +1
|
我的分析软件是Nanoscope Analysis ，想要得到样品的平均高度，和粗糙度问题，具体问题概括起来是： 1、Depth 深度和高度的意义一样么，由图片上的标尺显示高度从负八百纳米到正八百纳米，高度是算差值么？还是算高度频率分布直方图频率最大的一块 Depth 算的是能区分为两个平面的高度差。看你的样品表面都是各种颗粒，depth不能用。你指的是颗粒高度，可以直接用cross section 拉线量出来。 2、Rp值可以直接表示粗糙度么，在论文里要怎么用 Rp 指的是最高的十个点的粗糙度。全图的粗糙度一般用Rq或者Ra来说明 3、看到有的前辈说可以处理图片，除去小部分最大峰与最小峰，这个要如何做？ 需要用到Threshold 功能。 下面是导出的图片， 文献上的图片是导出的，但是标尺是怎么做的呢 你导出的是3D形貌图，不管2d还是3d在右侧的那一系列参数里都能选择把标尺导出。 总之：分析AFM的技能一片空白，如果各位前辈有技能书，攻略什么的，就太好了，（中文的XD） 你可以看一下Nanoscope Analysis 软件的Help 文档。你所用到的功能里面都有比较详细的介绍。 |
3楼2015-05-28 18:24:32
