[交流] 石墨烯的能带图问题

1.石墨烯能带结构
取闭合路径：G(0,0,0)-M(0,0.5,0)-K(-0.333,0.667,0)-G(0,0,0)
文献中能带图：
石墨烯的能带图问题
我用castep计算出来的图，差别很大，并没有k点相交，不知道问题出在哪里（建模时候p1对称性的取消？？）：
石墨烯的能带图问题-1
石墨烯的能带图问题-2

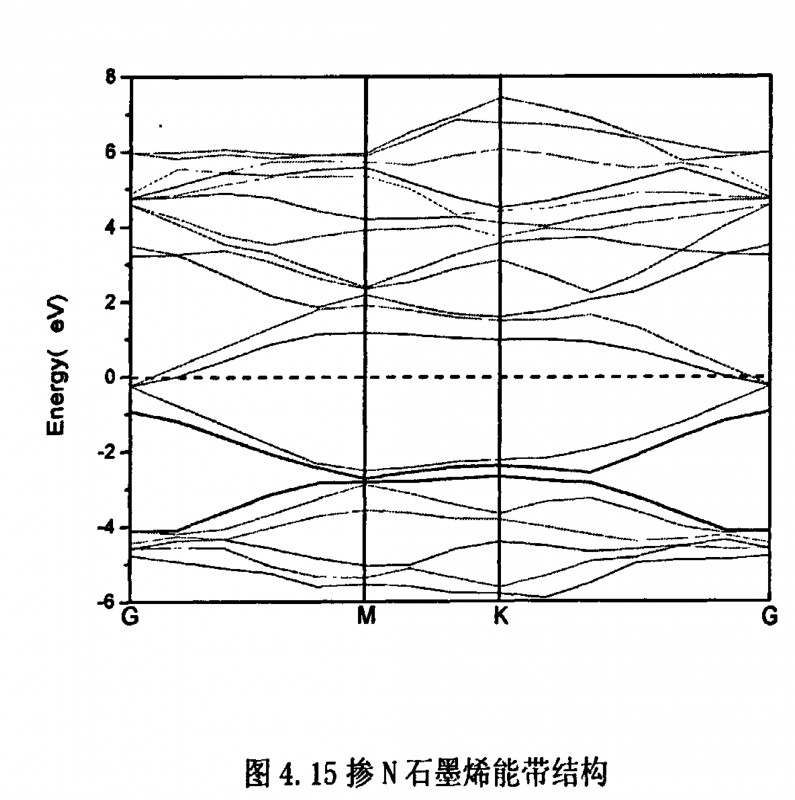

2.费米能级怎么判断出来的，尤其是对参杂石墨烯，价带顶怎么从图中看出来。详细见附图：
石墨烯的能带图问题-3
                                 费米能级升高了1eV

石墨烯的能带图问题-4
                               费米能级提高了约2.5eV

[ Last edited by applezju on 2015-11-24 at 23:17 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-11-19 20:18:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

我爱天津

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
头一次见石墨烯这样取高对称点的
人家都是取得 g m k g
你取的什么玩意啊

发自小木虫Android客户端
赞一下(1人) 回复此楼
22楼2015-11-19 21:08:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小奴隶

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你这能带计算时的高对称点取的有问题，，，，
赞一下(1人) 回复此楼
23楼2015-11-19 22:15:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwwemc

至尊木虫 (文坛精英)
★
applezju(金币+1): 谢谢参与
看看

发自小木虫Android客户端
回复此楼
3楼2015-11-19 20:34:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cat陈1515

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
石墨烯哪有取X点的，不懂你的k点选择

发自小木虫Android客户端
赞一下 回复此楼
24楼2015-11-19 23:28:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

applezju

木虫 (正式写手)
引用回帖:
22楼: Originally posted by 我爱天津 at 2015-11-19 21:08:56
头一次见石墨烯这样取高对称点的
人家都是取得 g m k g
你取的什么玩意啊

刚尝试计算，所以还不懂～知道了，谢啦

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
25楼2015-11-20 10:28:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu_wei07

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
只要高对称点取了就行，路径个人有个人的走法，但是一般默认K  M Gamma 三个点就行了 重复无意义
赞一下 回复此楼
26楼2015-11-20 12:56:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu_wei07

银虫 (小有名气)
你的X点就是K 点 ， K点的能隙才是0，就是到空间六边形的顶点
赞一下 回复此楼
27楼2015-11-20 12:58:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

方世超

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
取三个点就行了。你先画出第一布里渊区，自己你看就知道取那三个点了，一般原点，水平一个点，角上一个点，之后再回到原点。就行了。希望你能明白。不明白再说。
赞一下 回复此楼
28楼2015-11-20 17:14:35
