[求助] SU8胶光刻后通道尺度变大了，求解 已有2人参与

我将圆形硅片上旋涂了SU8胶，覆盖菲林掩膜在光刻机上进行光刻，刻出来的通道结构平滑，但是通道尺寸却变大了，有哪位虫友知道原因的，真心求解

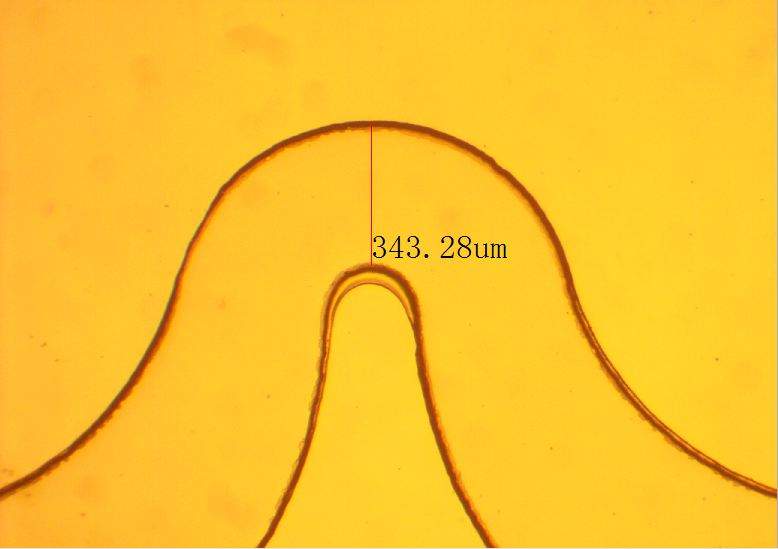

掩膜中的对应结构尺寸分别位550微米和280微米，光刻到掩膜上变成了607微米和343微米

SU8胶光刻后通道尺度变大了，求解


SU8胶光刻后通道尺度变大了，求解-1
回复此楼

» 猜你喜欢
1楼 2015-11-12 19:20:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanjiang

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
曝光参数不对吧。过曝了，或者是间隙设的不对。
赞一下 回复此楼
2楼2015-11-12 21:03:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

工工工龚

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zhanjiang at 2015-11-12 21:03:42
曝光参数不对吧。过曝了，或者是间隙设的不对。

曝光机自动对平的，应该不是间隙问题。而且曝光的图像边缘光滑完整，也不像过曝的样子吧？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2015-11-12 21:20:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dorrnm

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
显影时间过长会产生你说的这种现象

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

工工工龚
4楼2015-11-13 08:47:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhanjiang

木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 工工工龚 at 2015-11-12 21:20:56
曝光机自动对平的，应该不是间隙问题。而且曝光的图像边缘光滑完整，也不像过曝的样子吧？
...

我是说那个gap设的较大，或者曝光时间不对。边缘平整也有可能是过曝导致的呀。还有就是菲林版本身的精度就比较低。

发自小木虫Android客户端
赞一下 回复此楼
5楼2015-11-13 14:23:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

工工工龚

新虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by dorrnm at 2015-11-13 08:47:49
显影时间过长会产生你说的这种现象

我把显影时间缩短1分钟后，阳膜尺寸和掩膜尺寸十分接近，仅仅大了几微米，并且边缘光滑。感谢！

发自小木虫IOS客户端
赞一下 回复此楼
6楼2015-11-15 21:57:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杜氏阿少

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 工工工龚 at 2015-11-15 21:57:57
我把显影时间缩短1分钟后，阳膜尺寸和掩膜尺寸十分接近，仅仅大了几微米，并且边缘光滑。感谢！
...

请问除了显影时间还有其他的影响因素吗？我缩短了几分钟，还是没有变化
赞一下 回复此楼
7楼2022-07-18 15:15:04
