[求助] 求助各位大神怎么用gambit画出这种网格 已有3人参与

如题，要用gambit画车体流场网格

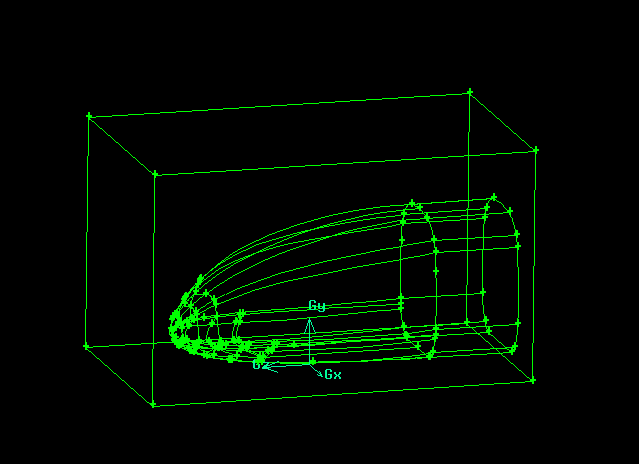

感觉难点是车头部分面网格与体网格的画法，所以我单独把车头部分截取了出来。但是文献中渐变的六面体网格还是不知道怎么画，希望得到各位大神指教。文件已经上传求助各位大神怎么用gambit画出这种网格


求助各位大神怎么用gambit画出这种网格-1
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1122.dbs
    • 2015-11-06 17:22:22, 3 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-11-06 17:22:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaofengle

铜虫 (初入文坛)
2楼2015-11-06 18:40:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哈士奇001

金虫 (小有名气)
动车站？

发自小木虫Android客户端
回复此楼
3楼2015-11-06 19:24:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaofengle

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by 哈士奇001 at 2015-11-06 19:24:02
动车站？

是明线会车
回复此楼
4楼2015-11-06 20:11:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
前面是O型网格，我不会用Gambit，如果这个几何用ICEM CFD的话，不是很难
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
5楼2015-11-07 12:32:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaofengle

铜虫 (初入文坛)
引用回帖:
5楼: Originally posted by achilFes1990 at 2015-11-07 12:32:12
前面是O型网格，我不会用Gambit，如果这个几何用ICEM CFD的话，不是很难

是的…gambit画网格很恼火，当然我也不是什么大神。icem上手据说比较久，所以想先用这个画完，边计算边学习icem

发自小木虫IOS客户端
赞一下 回复此楼
6楼2015-11-07 16:33:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

etsebain

银虫 (小有名气)
感觉可以学习一下gambit帮助文件中的飞机机身画法画
赞一下 回复此楼
quand on veut, on peut
7楼2015-11-09 09:45:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

复变函数

金虫 (小有名气)

【答案】应助回帖

标定线段上的网格点，能画出来，线条这么多估计要费些时间
赞一下 回复此楼
求索·······
8楼2015-11-10 13:16:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

涡振怎么振？

金虫 (小有名气)

【答案】应助回帖

这个用ICEM画不难。下面的网格图明显是用ICEM画出来的。用Gambit画拿去计算不现实
赞一下 回复此楼
云总会开，月终会明。
9楼2015-11-12 09:02:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
