[求助] 关于支座反力的疑惑 已有1人参与

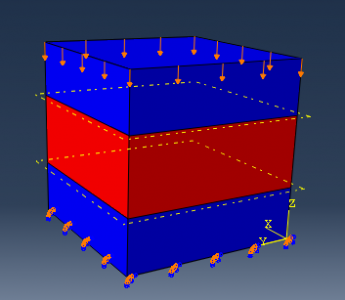

对于类似的塑形材料，上面施加一定的位移载荷，下端固定，但是多几个分析步，每个分析步的位移载荷一样，但求支座反力时，发现每个分析步的力越来越小，这是为什么呀？？而且当施加载荷为全长百分之5时，打开非线性开关后，就不收敛，，怎么办啊？求解，谢谢大家~~~

关于支座反力的疑惑
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2015-10-17 09:19:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

萧何就是我

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by kingspin at 2015-10-17 10:17:09
要求反作用力的话，你应该把上表面的节点和一个点建立link，通过这个点来施加位移载荷，这样这个点上的反作用力就是所有节点的反作用力的和了，这样绘制的位移与反作用力的曲线应该和你的材料本构基本一致的。至于5 ...

我也这样做过的，结果与所有结点的求解和是一样的。。主要是，我位移不变，反力却一直下降，在线弹性范围内的位移下，值就不会变化，，，可是位移载荷一旦稍微大了一些，这个值就是不确定的，而且相当大，后面减小为一半达到稳定（尝试了10步分析步），。我估计认为这是由于大变形的原因，但打开开关后，就不收敛，网格画密一点也不行，，，我就简单的设置了E，泊松比，屈服强度而已呀~~~~郁闷呀，网上也没见过有类似的问题出现，理论上很简单一个问题，我就是不知道为什么，，，，
赞一下 回复此楼
3楼2015-10-17 17:17:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 17 个回答

kingspin

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
萧何就是我: 金币+30, ★★★很有帮助 2015-10-17 18:01:37
要求反作用力的话，你应该把上表面的节点和一个点建立link，通过这个点来施加位移载荷，这样这个点上的反作用力就是所有节点的反作用力的和了，这样绘制的位移与反作用力的曲线应该和你的材料本构基本一致的。至于5%不收敛，这和你用的材料本构有关，是不是应变5%后就没刚度了？
赞一下 回复此楼
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
2楼2015-10-17 10:17:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingspin

木虫 (著名写手)
引用回帖:
3楼: Originally posted by 萧何就是我 at 2015-10-17 17:17:01
我也这样做过的，结果与所有结点的求解和是一样的。。主要是，我位移不变，反力却一直下降，在线弹性范围内的位移下，值就不会变化，，，可是位移载荷一旦稍微大了一些，这个值就是不确定的，而且相当大，后面减小 ...

只有屈服没有硬化模量的话过了屈服点材料的切线刚度就是0了，当然不收敛
赞一下(1人) 回复此楼
欢迎加入Digimat技术交流讨论群366061054，了解复合材料多尺度仿真技术
4楼2015-10-17 17:47:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

萧何就是我

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by kingspin at 2015-10-17 17:47:50
只有屈服没有硬化模量的话过了屈服点材料的切线刚度就是0了，当然不收敛...

谢谢，可是，文献中只有一个屈服强度啊，他们为什么可以得到很好的应力应变曲线，，而我的应力值确是不稳定的，，，
赞一下 回复此楼
5楼2015-10-17 17:58:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
