[求助]
这是什么金相组织？ 已有2人参与
|
|

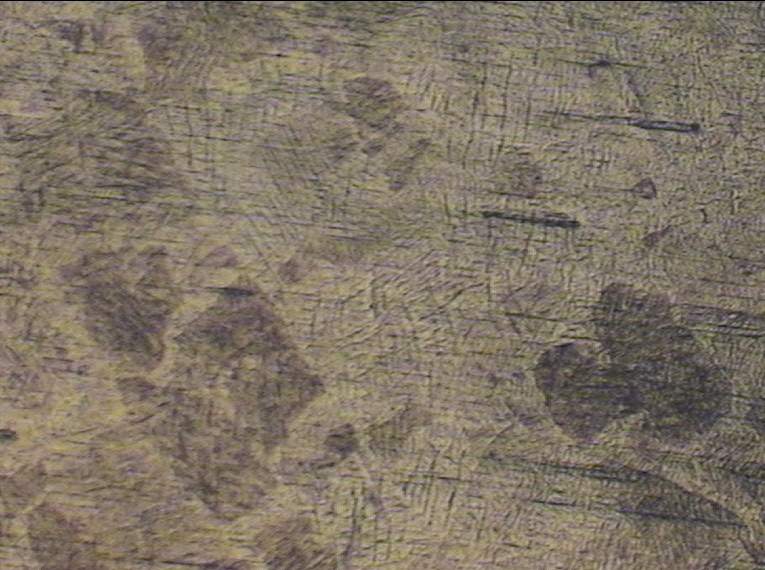

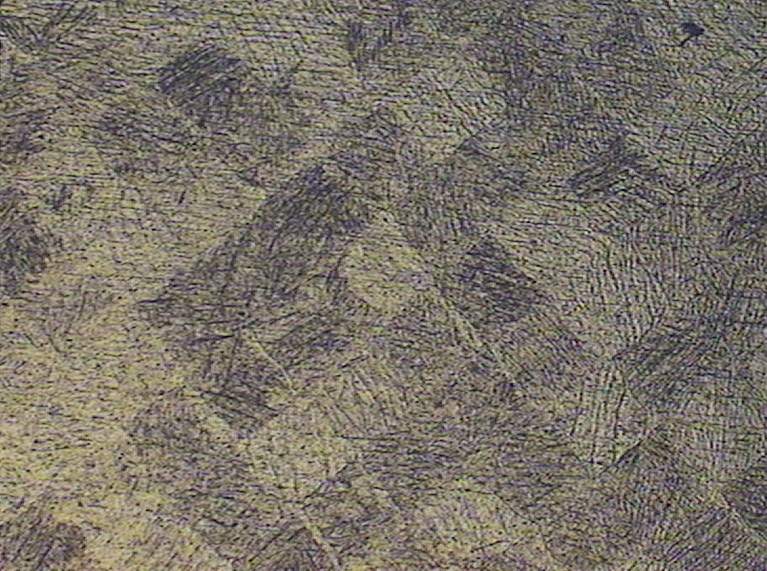

本人机械专业，对材料不太理解。 材料为TC4，加工方式是金属增材制造，图片为放大50倍的光镜图 两个零件只是扫描方式的工艺不一样。 请问这是两张图各什么金相组织啊？ 谢谢   2015-09-25_203107.jpg |
回复此楼» 猜你喜欢
基金申报
已经有5人回复
-
基金委咋了？2026年的指南还没有出来？
已经有7人回复
-
国自然申请面上模板最新2026版出了吗？
已经有17人回复
-
纳米粒子粒径的测量
已经有8人回复
-
疑惑？
已经有5人回复
-
计算机、0854电子信息（085401-058412）调剂
已经有5人回复
-
Materials Today Chemistry审稿周期
已经有5人回复
-
溴的反应液脱色
已经有7人回复
-
推荐一本书
已经有12人回复
-
常年博士招收(双一流，工科)
已经有4人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- TC4钛合金金相照片和SEM照片微观组织求助？
已经有8人回复
- 有谁知道这是什么组织吗？
已经有17人回复
- 请教关于温轧AZ31的金相组织，晶粒周围的是？
已经有8人回复
- 求助大家，低碳钢热处理后帮忙看看这是什么金相组织
已经有10人回复
- 麻烦大家给看下什么这是什么组织?
已经有4人回复
- 求看金相组织 这是马氏体还是贝氏体什么的？粗大树枝晶里的棒状粒子是什么？
已经有6人回复
- X80管线钢金相组织-焊缝区域与母材组织不正常，请各位大神帮忙看看怎么回事？
已经有5人回复
- 看看这是什么金相
已经有14人回复
- 这是什么金相组织？
已经有13人回复
- 有没有人告诉我这是什么组织？
已经有1人回复
- 跪求金相高手帮我辨别这些钴基金相图的组织？
已经有3人回复
- 哪位大神能帮忙看看这是铁碳合金的哪种组织？
已经有3人回复
- 请问是马氏体还是魏氏体或者其他的？（金相）
已经有10人回复
- 是否所有的金属晶体的金相都能看到晶粒和晶界？
已经有13人回复
- 大家帮忙看下我这个钛合金金相组织是什么？我做的是α钛合金！
已经有4人回复
- 金相组织分析
已经有3人回复
- 想问一个从这幅金相图上能看出什么？
已经有16人回复
- 请高手帮我判别一下这个是什么组织啊？
已经有11人回复
- 【求助】请问图片上的金相图是什么组织？
已经有2人回复
- 【求助】请问一下用什么方法判断这个相是什么？
已经有8人回复
- 【求助】这是什么金相组织？如何形成的？
已经有11人回复
2楼2015-09-26 09:29:42
3楼2015-09-26 09:30:55
kellercheng
新虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 1012.2
- 散金: 10
- 红花: 1
- 帖子: 102
- 在线: 39.1小时
- 虫号: 4071960
- 注册: 2015-09-14
- 专业: 金属材料
4楼2015-09-26 09:31:10
freehope
木虫 (正式写手)
- 应助: 107 (高中生)
- 金币: 1594.3
- 红花: 8
- 帖子: 474
- 在线: 107.8小时
- 虫号: 1346142
- 注册: 2011-07-15
- 性别: GG
- 专业: 金属材料的微观结构
【答案】应助回帖
感谢参与，应助指数 +1
|
典型的3d打印金相。每一个格子就是打印时候微区的多大小。白色和灰色是alpha和beta phase，具体我不清楚了，因为正好光镜和sem是相反的。你可以参考一些文献吧，里面说的很清楚的。 基本就是在alpha基体中析出beta的precipitates 发自小木虫IOS客户端 |
5楼2015-09-26 12:29:00
zbhwel
专家顾问 (知名作家)
-
专家经验: +782 - MM-EPI: 7
- 应助: 1730 (讲师)
- 贵宾: 0.259
- 金币: 23097.1
- 散金: 1738
- 红花: 272
- 沙发: 22
- 帖子: 5197
- 在线: 1050.7小时
- 虫号: 2249580
- 注册: 2013-01-19
- 性别: GG
- 专业: 金属结构材料
- 管辖: 材料工程
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
automanvx: 金币+10, ★★★★★最佳答案 2015-10-10 09:19:40
感谢参与，应助指数 +1
automanvx: 金币+10, ★★★★★最佳答案 2015-10-10 09:19:40
|
这是50倍的光镜图，看的不是很清楚！ 不知是专业人士磨抛、腐蚀的吗？ 具体3D打印的钛合金显微组织我看的不多，但普通钛合金，尤其是TC4组织，我几乎天天在看，对于这种组织还是头一次看到。所以，也不好妄加评论！ 但一般而言，TC4的光学组织是初生α+β转变组织（即alpha+beta 两相组织），其中初生α为等轴状的白色颗粒，次生α白色条状组织，残余的β为黑色相间的组织；SEM的组织中，各相形状不变，但颜色正好相反。 |
6楼2015-09-26 15:15:14
