求助~材料力学里卡式第二定理的应用范围
|
|

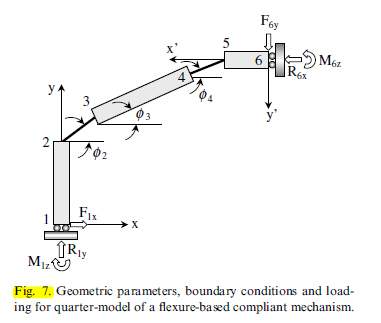

材料力学里的卡式第二定理只能应用在有固定端约束的线弹性体吗？对于一个弹性体的局部，它没有刚性位移，但也有可能没有固定端，此时是否还可以使用卡式第二定理呢？ 例如，对于柔顺桥式放大机构，其1/4模型如下图所示。这个弹性结构没有固定端约束，但也不存在刚性位移。对于1端，在y轴和转动方向上没有位移，但在x轴方向上有输入力产生的弹性位移。对于6端，在x'轴和转动方向上没有位移，但在y'轴上有弹性位移。 ![\"求助~材料力学里卡式第二定理的应用范围\"](\"https://muchongimg.xmcimg.com/data/bcs/2015/0909/w118h3124430_1441736055_889.jpg#opennewwindow\") 对于这个结构，是否可以采用卡式第二定理分析呢？ |
回复此楼» 猜你喜欢
紧急招收2026年秋季入学博士生1名（湘潭大学 固体废弃物低碳利用湖南省工程研究中心）
已经有20人回复
-
【急招】“双一流”高校-新能源材料课题组招收2026年秋季入学博士生1名(湘潭大学)
已经有22人回复
-
机械工程论文润色/翻译怎么收费?
已经有258人回复
-
【26年入学】红外半导体/电子信息/嵌入式视觉/诚招博士生 光电教育部重点实验室
已经有0人回复
-
【全奖博士/科研助理/博后招生】新加坡南洋理工大学机械与航空航天学院
已经有9人回复
-
【Ei稳定连续检索】-第七届机械工程与材料科学国际学术研讨会ICMEM2026
已经有0人回复
-
IEEE会议Ei收录-第五届自动化机器人与计算机工程国际学术会议-ICARCE 2026
已经有0人回复
-
祈祷面上基金能中
已经有129人回复
-
自用分享｜桌面深层文件夹分组映射工具 HyperDesk 免费体验版
已经有2人回复
-
生物流体博士后 (Simulation, Experiment, and Scientific Machine Learning)
已经有1人回复
» 本主题相关商家推荐: (我也要在这里推广)
peterflyer
木虫之王 (文学泰斗)
peterflyer
- 机械EPI: 4
- 应助: 20282 (院士)
- 金币: 146640
- 红花: 1374
- 帖子: 93091
- 在线: 7695小时
- 虫号: 1482829
- 注册: 2011-11-08
- 性别: GG
- 专业: 功能陶瓷
2楼2015-09-09 16:03:25
3楼2015-09-09 18:11:52
|
这篇论文看过，如果想得到弹性体非固定端的位移，可以在该部位添加一个虚拟力，然后根据固定端边界条件，重新构造静力学方程，得到U，然后对那个虚拟力求导，就能得到该部位的位移~ 发自小木虫IOS客户端 |
4楼2015-09-15 11:00:06
